Z41H高压铸钢闸阀

更新时间:2024-04-13 10:04:05

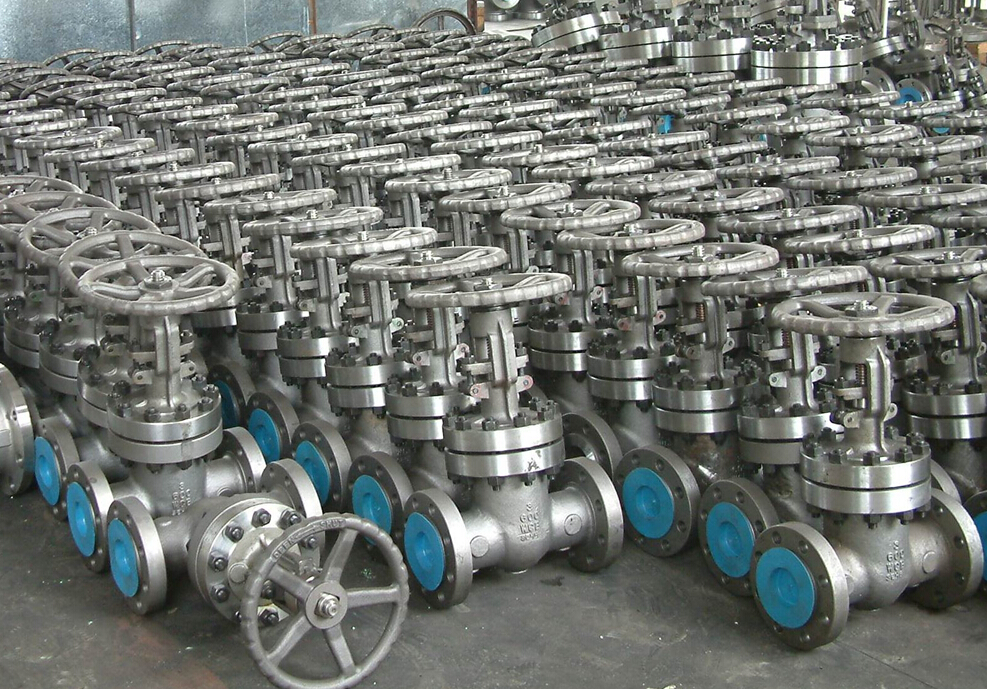

Z41H高压铸钢闸阀

  • 1、产品型号:Z41H。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6Mpa~25.0Mpa。
  • 4、适用温度:-20ºC~+150ºC~425ºC~550ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、不锈钢、铬钼钢。
  • 6、适用介质:水、油、蒸汽。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰、焊接。
  • 9、驱动方式:手动、伞齿轮、电动、气动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Z41H高压铸钢闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的管路系统上,作为切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。

产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

执行标准

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 HB/T9092

主要性能参数

型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Z41H-100C 100 10.0 ≤ 425 水、蒸汽、油品
Z41H-160C 160 16.0
Z41H-250C 250 25.0
Z41Y-100C 100 10.0
Z41Y-160C 160 16.0
Z41Y-250C 250 25.0
Z41Y-100I 100 10.0 ≤ 550 蒸汽、油品
Z41Y-160I 160 16.0
Z41Y-250I 250 25.0
Z41W-100P 100 10.0 ≤ 200 醋酸类
Z41W-160P 160 16.0
Z41W-250P 250 25.0

主要零部件材料

型号 材料
阀体、阀盖、闸板 阀杆 密封面 填料
Z41H-100C 碳素钢 铬不锈钢 堆焊铁基合金 石棉石墨或柔性石墨
Z41H-160C
Z41H-250C
Z41Y-100 堆焊硬质合金
Z41Y-160
Z41Y-250
Z41Y-100I 铬钼钢 铬钼钢 堆焊硬质合金 石棉石墨或柔性石墨
Z41Y-160I
Z41Y-250I
Z41W-100P 铬镍钼钛不锈钢 铬镍钼钛不锈钢 堆焊硬质合金 聚四氟乙烯
Z41W-160P
Z41W-250P

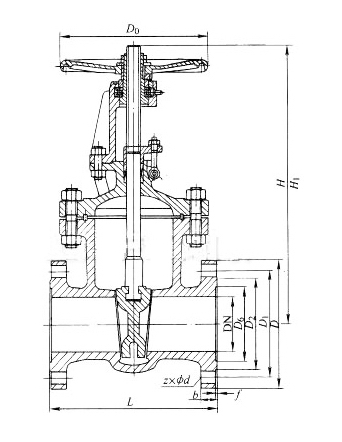

外形结构图

PN100主要外形尺寸(mm)

DN L D D1 D2 D8 b z×ød H H1 D0 重量 / kg
25 210 135 100 78 501 24 4×ø18 310 13
32 230 150 110 82 65 24 4×ø23 320 20
40 240 165 125 95 75 26 4×ø23 360 60
50 250 195 145 112 85 28 4×ø25 490 558 360 50
65 280 220 170 138 110 32 8×ø25 540 622 400 70
80 310 230 180 148 115 34 8×ø25 572 671 400 100
100 350 265 210 172 145 38 8×ø30 573 671 400 110
125 400 310 250 210 175 42 8×ø34 744 892 560 180
150 450 350 290 250 205 46 12×ø34 800 972 560 250
200 550 430 360 312 265 54 12×ø41 800 972 560 360
250 650 500 430 382 320 60 12×ø41 1050 1305
300 750 585 500 442 375 70 16×ø48 1200 1505

PN160主要外形尺寸(mm)

DN L D D1 D2 D8 b z×ød H H1 H0 重量 / kg
15 170 110 75 52 35 24 4×ø18 230 250 200 7
20 190 130 90 62 45 26 4×ø23 260 288 200 10
25 210 140 100 72 50 28 4×ø23 280 310 280 14
32 230 165 115 85 65 30 4×ø25 312 350 320 21
40 260 175 125 93 75 32 4×ø27 350 395 320 26
50 300 215 165 132 95 36 8×ø25 512 612 360 73
65 360 245 190 152 110 44 8×ø30 560 677 360 110
80 390 260 205 168 130 46 8×ø30 585 686 400 141
100 450 300 240 200 160 48 8×ø34 631 751 450 185
125 525 355 285 238 190 60 8×ø41 723 868 560 320
150 600 390 318 270 305 66 12×ø41 820 997 640 462
200 750 480 400 245 265 78 12×ø48 990 1224 720 711
PN250外形尺寸请联系我司技术部索取。
