Z61Y、Z41Y锻钢自密封闸阀

更新时间：2024-04-13 10:04:16

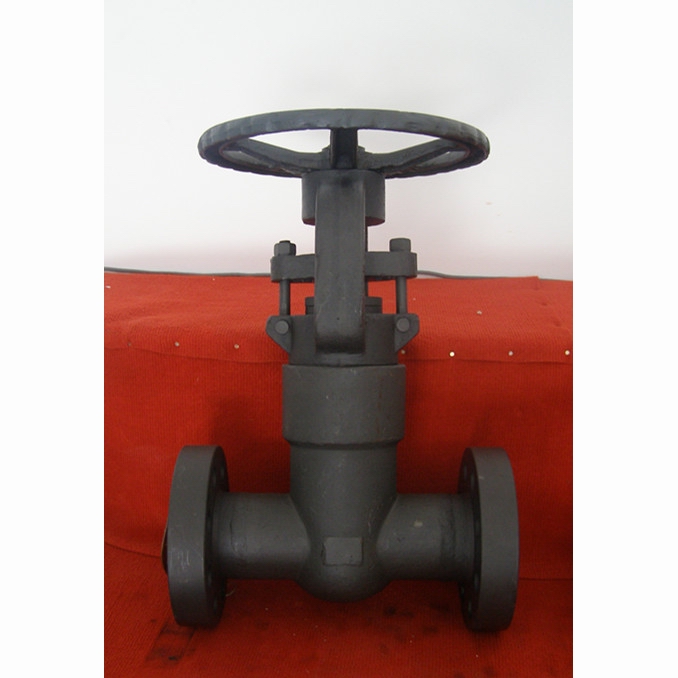

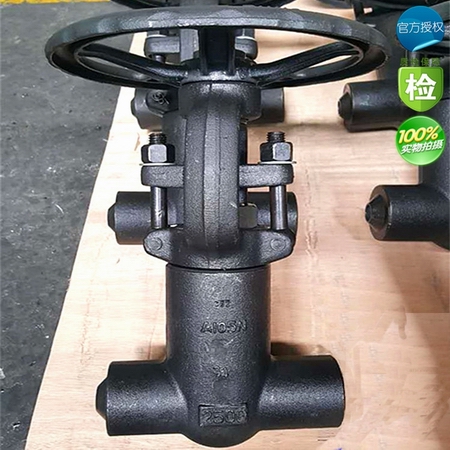

Z61Y、Z41Y锻钢自密封闸阀

  • 1、产品型号：Z61Y、Z41Y。
  • 2、公称通径：DN15～DN200。
  • 3、公称压力：16.0Mpa～42.0Mpa 900LB-2500LB。
  • 4、适用温度：-20ºC～+150ºC～425ºC～550ºC。
  • 5、阀体材质：锻钢、A105、A182、F11、F22。
  • 6、适用介质：水、油、蒸汽。
  • 7、结构形式：闸板式。
  • 8、连接方式：焊接、法兰、内螺纹、承插焊。
  • 9、驱动方式：手动、伞齿轮、电动、气动、液动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Z61Y、Z41Y锻钢自密封闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。

产品特点

●手轮采用可锻铸铁铸造，造型配合手握，适当增加摩擦力，方便开启。也可选择冲击式手轮。
●阀杆螺母采用高镍球铁，“T”形螺纹与阀杆配合传递力矩。
●阀盖上设有推力球轴承及油杯，可定期补充固体润滑油，减少启闭力矩，保持轻松启闭。填料压盖和压套分体设计，保证阀杆的同心度。
●合理的填料函设计，采用编结石墨、柔性石墨填料加中间填料套的组合，确保阀门无外泄漏，符合环保要求。
●阀门的阀体与阀盖的连接采用压力自紧密封结构，楔形密封环与四开环组合，压力越高密封越可靠。
●阀杆头部整体锻造，与阀瓣通过“T”型槽连接，保证强度。
●阀座采用焊接结构，密封面堆焊硬质合金，保证长时间工作安全可靠。
●闸板采用锻钢、弹性闸板，在高压力工况下具有一定的弹性补偿。使密封更加可靠。

设计与制造标准

●设计与制造：ANSIB16.34　API600　API602
●法兰尺寸：ANSIB16.5
●压力温度：ANSIB1.20.1
●结构长度：ANSIB16.10
●对焊连接尺寸：ANSIB16.11
●检验与试验：API598

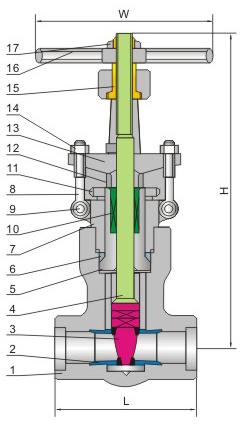

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 密封环 A276 410 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 密封座 A105N A182 F304 A182 F304(L) F316(L)
6 密封环 A276 304L A276 316(L)
7 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
8 活节螺栓 A193 B7 A193 B16 A193 B8(M)
9 圆柱销 A276 F420 A182 F304
10 填料 柔性石墨 PTFE
11 提升螺母 A194 2H A194 4 A194 8 A194 8M
12 轴承压盖 A276 F410 A182 F304
13 手轮 A105 A182 F304
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 阀杆螺母 A276-420
16 轴承压盖 A194 2H A194 4 A194 8 A194 8M
17 手轮 A197
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C～425°C -29°C～550°C -29°C～200°C
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。　CS=碳钢；AS=合金钢；SS=不锈钢；

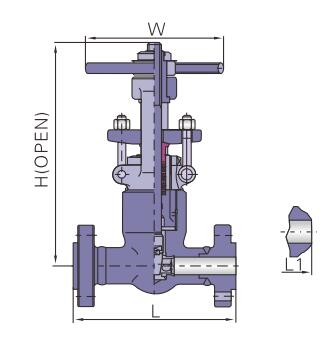

J61Y锻钢自密封闸阀外形结构图

J61Y锻钢自密封闸阀主要外形尺寸900LB-1500LB-2500LB

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 900～1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H（开） 900～1500Lb 216 250 270 320 350 445
2500Lb 321 321 321 373 406 495
W 160 160 180 200 250 280
重量 900～1500Lb 19.6 21.5 25.7 37.8 48.5 99.8
2500Lb 21.5 24.7 30.4 48.1 58.1 130

J41Y锻钢自密封闸阀外形结构图

J41Y锻钢自密封闸阀主要外形尺寸900LB-1500LB-2500LB

ANSI 900、1500、2500Lb
  ANSI 900Lb ANSI 1500Lb ANSI 2500Lb
NPS 2 3 4 6 8 2 3 4 6 8 2 3 4 6
L 368 381 457 610 737 368 470 546 705 832 451 368 457 610
H 520 650 750 800 940 615 705 925 1190 1525 520 735 890 1145
W 250 350 450 500 600 250 350 450 600 710 350 450 600 750

轻松地扭矩传递结构

手轮或冲击手轮通过阀杆螺母将扭矩传递至阀杆上，阀杆采用A182F6(1Cr13)锻造并调质处理，硬度达到HB220～250。为了减少力在传递过程中的损耗，阀杆螺母选用高镍球铁A439GR.D2或铜合金(高镍球铁具有一定的自润滑性)，硬度比阀杆小HB50左右。大口径、高压力阀门可在阀杆螺母上下加上推力轴承，同时设有油杯结构，可定期加入固体油脂，保持润滑，使阀门始终具有较轻的扭矩。

自密封结构

阀门填料选用柔性石墨、编结石墨和中间填料套的组合，既具有良好的密封性能又有一定的强度，确保阀门没有外漏，符合环保要求。阀门阀体与阀盖的连接采用压力自紧密封结构，楔形带槽的密封环（软钢或不锈钢）与四开环组合；阀体相应部位堆焊硬质和紧，迫使密封环在高压下变形实现可靠密封，压力越高密封越可靠。

整体锻造的阀杆头部

锻钢自密封闸阀适用于高温、高压的工况，由于介质温度不稳定，可能造成一定的温差，闸板容易产生卡紧现象，整体锻造的阀杆头部抗拉强度高，在闸板卡紧时加大拉力不会使阀杆头部断裂，造成闸板陷入阀体无法运作的后果。

整体锻造弹性闸板、焊接阀座

闸板采用整体锻造而成，通过机械加工，形成结构独特的弹性闸板，该闸板强度好，并有一定的弹性，在较为复杂的工况下具有其显著的优势。闸板对焊硬质和紧，在阀门出厂前密封面都留有一定的磨损余量，使用一段时间后密封面磨损，闸板自然下滑但仍能与阀座密封面完全接触，保证阀门的正常使用。阀座采用焊接形式，选用适合的电焊条或焊丝，通过对其进行焊前、焊后热处理，直接焊接在阀体上，可实现阀座的可更换性。
