DZ61H锻钢低温闸阀

更新时间:2024-04-13 10:04:06

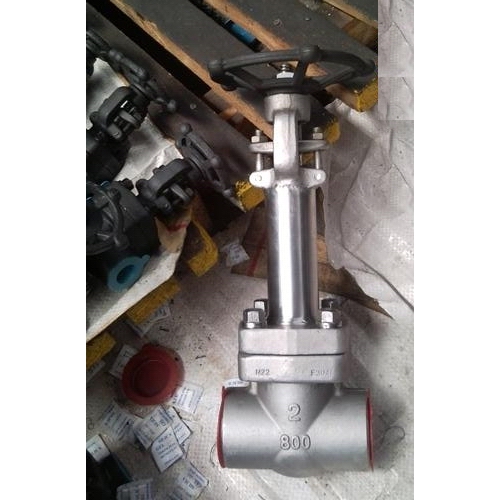

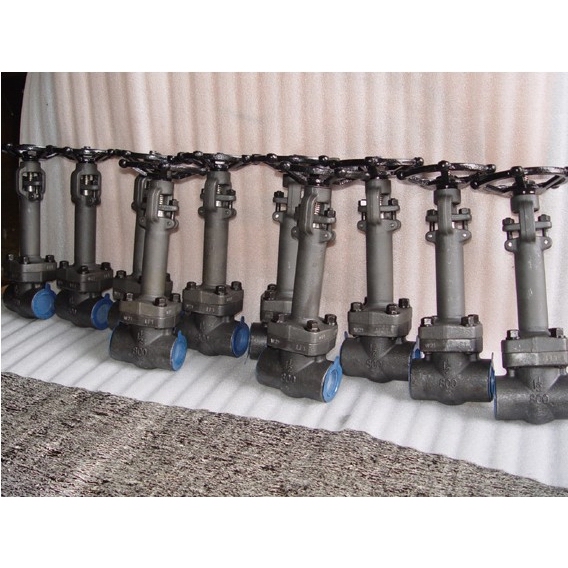

DZ61H锻钢低温闸阀

  • 1、产品型号:DZ61H、DZ11H。
  • 2、公称通径:DN15~DN50。
  • 3、公称压力:1.6Mpa~14.0Mpa 150LB-800LB。
  • 4、适用温度:-20ºC~-101ºC~-196ºC。
  • 5、阀体材质:锻钢、锻不锈钢、A105、A182、F22、F304。
  • 6、适用介质:液氮、乙烯、甲烷、液态天然气、二氧化碳等。
  • 7、结构形式:闸板式。
  • 8、连接方式:内螺纹、承插焊、法兰。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

DZ61H锻钢低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构,以保证填料函底部的温度保持在0℃以上。在闸板的进口侧设置泄压孔,防止阀体中腔的异常升压。阀门材料进行低温冲击试验,确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀,阀门零部件在精加工前进行深冷处理。

主要性能参数

型号 压力级 (LB) 工作压力 (MPa) 适用温度 (℃) 适用介质
DZ11H-150(Lb) 150 2.0 -196℃ 液氮、液氨、甲烷、乙烯、二氧化碳等
DZ11H-300(Lb) 300 5.0
DZ11H-600(Lb) 600 10.0
DZ11H-800(Lb) 800 14.0
DZ61H-150(Lb) 150 2.0 -196℃ 液氮、液氨、甲烷、乙烯、二氧化碳等
DZ61H-300(Lb) 300 5.0
DZ61H-600(Lb) 600 10.0
DZ61H-800(Lb) 800 14.0

零部件材料

型号 材料
阀体、阀盖、闸板 阀杆 密封面 填料
DZ11H-150(Lb) 低温钢、LCB、不锈钢 铬不锈钢 铬不锈钢或碳钢堆焊硬质合金 柔性石棉
DZ11H-300(Lb)
DZ11H-600(Lb)
DZ11H-800(Lb)
DZ61H-150(Lb) 低温钢、LCB、不锈钢 铬不锈钢 铬不锈钢或碳钢堆焊硬质合金 柔性石棉
DZ61H-300(Lb)
DZ61H-600(Lb)
DZ61H-800(Lb)

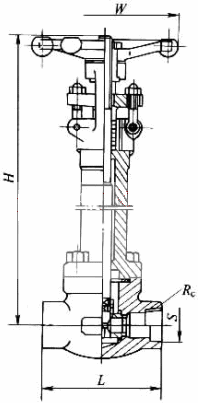

外形结构图

主要外形及结构尺寸 (mm)

DN S/mm T/in W/mm H(开)/mm 重量/kg
in mm JNSI JIS
½ 15 21.8 22.2 ½ 125 333 7.1
¾ 20 27.1 27.7 ¾ 125 360 9.4
1 25 33.8 34.5 1 160 407 13.5
32 42.6 42.2 160 475 15.0
40 48.7 49.1 180 475 17.8
2 50 61.1 61.1 2 200 551 28.0
