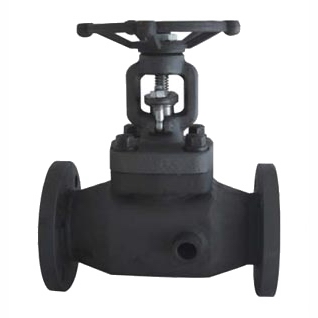

BZ41H锻钢保温闸阀

更新时间:2024-04-13 10:04:05

BZ41H锻钢保温闸阀

  • 1、产品型号:BZ41H。
  • 2、公称通径:DN15~DN100。
  • 3、公称压力:1.6Mpa~42.0Mpa 150LB-2500LB。
  • 4、适用温度:-20ºC~+150ºC~425ºC~550ºC。
  • 5、阀体材质:锻钢、锻不锈钢、A105、A182、F22、F304。
  • 6、适用介质:沥青、易结晶物。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

BZ41H锻钢保温闸阀主要用于石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

制造标准

设计与制造:GB12234
法兰尺寸:JB/T79 GB9113
压力温度:GB9131
结构长度:GB12221
检验与试验:GB13927

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM AS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276F316(L)
3 闸板 A276 410&403 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨+graphite 316夹PTFESS+PTFE
6 阀盖 A105 A182F22 A182F304(L) A182 F316(L)
7 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 410
14 销紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SHDG
16 手轮 A197
17 润滑垫片 A472 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸气、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃

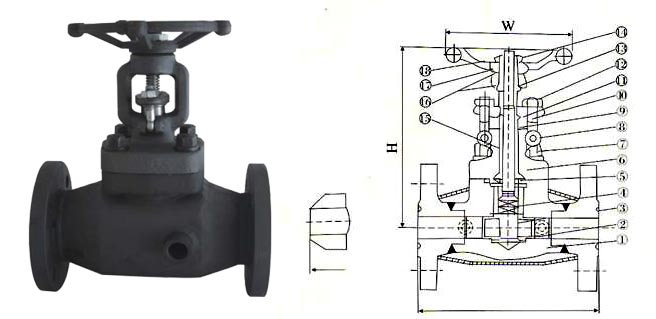

外形结构图

主要外形尺寸和重量

NPS 1/2 3/4 1 11/4 11/2 2
L(RF)
L1 (BW)
150 108 117 117 140 165 203
300 140 152 152 178 190 216
600 165 190 190 229 241 292
H(OPEN) 150/300 158 169 169 236 246 283
600 169 197 197 246 283 320
W 100 100 100 160 160 180
2-G 3/8 3/8 3/8 1/2 1/2 1/2
