Z961Y电站闸阀

更新时间:2024-04-13 10:04:10

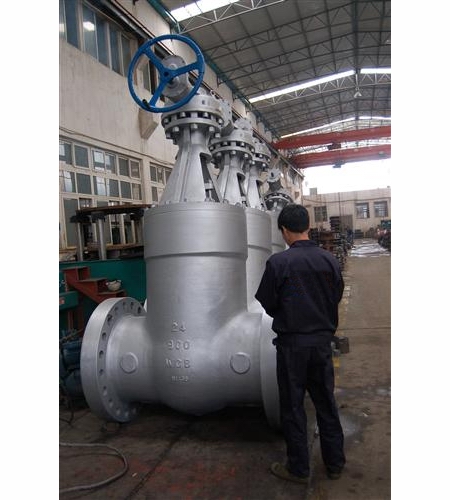

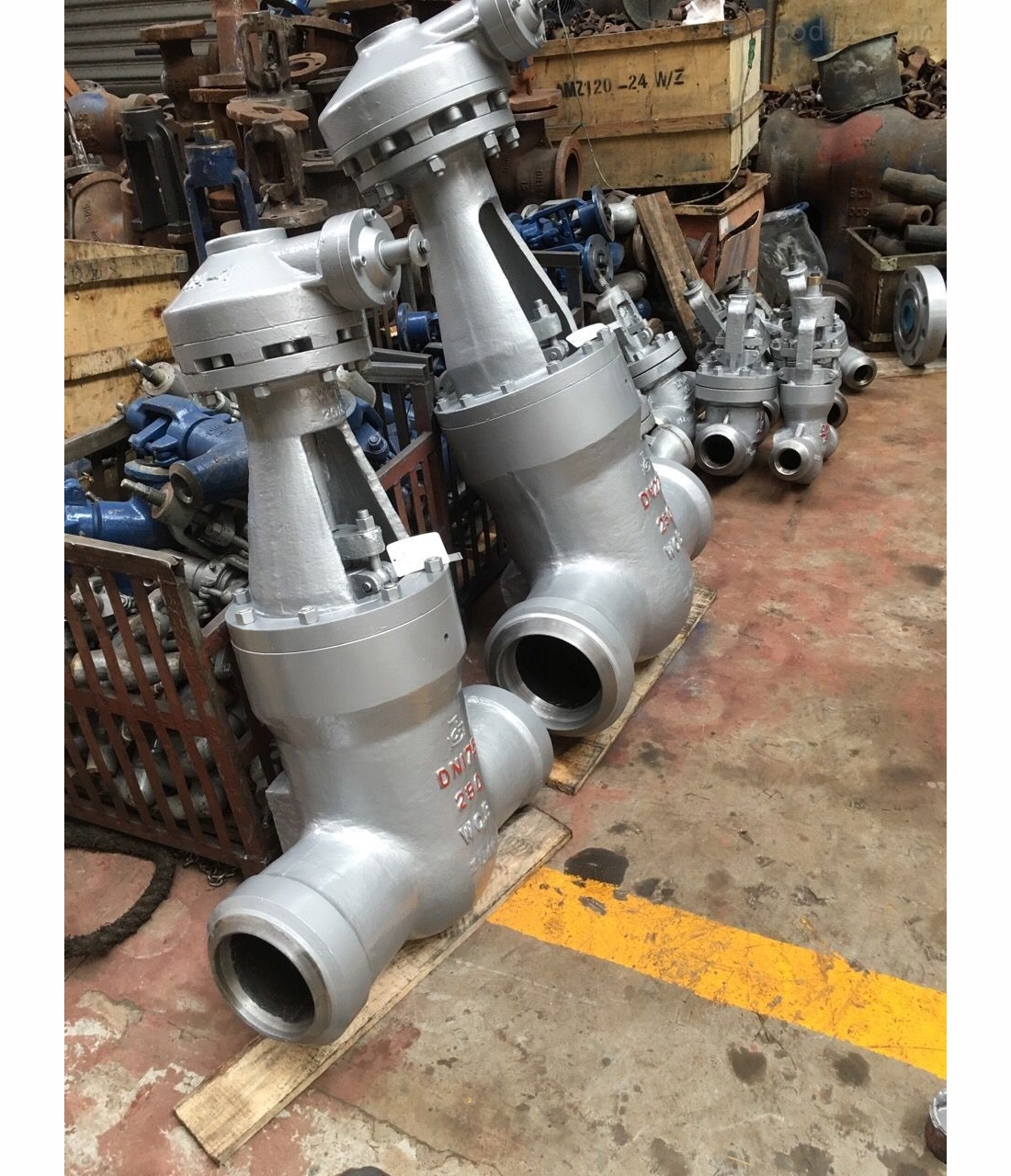

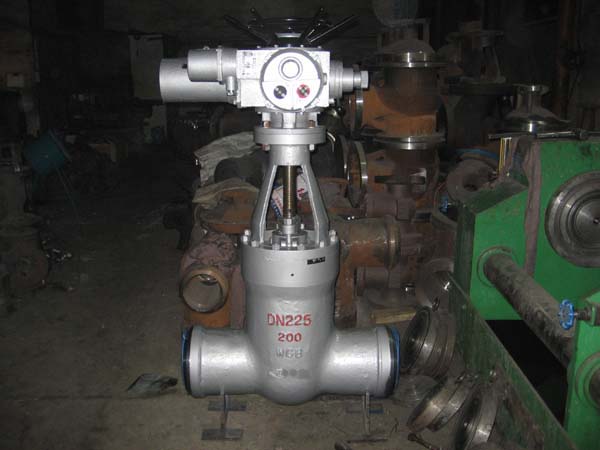

Z961Y电站闸阀

  • 1、产品型号:Z961Y。
  • 2、公称通径:DN50~DN800。
  • 3、公称压力:16.0Mpa~32.0Mpa~42.0Mpa。
  • 4、适用温度:-20ºC~+150ºC~425ºC~550ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、不锈钢、铬钼钢。
  • 6、适用介质:水、油、蒸汽。
  • 7、结构形式:闸板式。
  • 8、连接方式:焊接、法兰。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Z961Y电站闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型。其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

结构特点

1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮(伞形齿轮和正齿轮)传动、电动

主要零件的材料说明

零件名称 材料牌号
阀体 A216WCB A217WC1 A217WC6 A217WC9
闸板 A216WCB A217WC1 A217WC6 A217WC9
阀座 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
阀杆 1Cr17Ni2 1Cr17Ni2 SUH600 SUH600
20Cr1Mo1V1A 20Cr1MoVA
阀盖 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
WCB WC1 WC6 WC9
填料 增强柔性石墨
支架 WCB WCB WCB WCB
WC1 WC6 WC9
密封环 S软钢(增强柔性石墨) S软钢 F软钢
空杆螺母 45(ZCuZn25A16Fe3Mn3)
适用温度 ≤425℃ ≤450℃ ≤540℃ ≤570℃

产品型号

Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注:
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定,阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。

外形结构图

主要外形尺寸

PN DN D L H L1 L2
Z962H-250
Z960Y-250
Z962Y-P54100V
Z960Y-P54100V
50 43 216 840 363 197
65 57 254 915 363 197
80 67 305 950 363 197
100 84 406 1164 437 277
125 100 483 1402 437 277
150 125 700 1129 - -
175 158 711 1650 457 309
225 200 864 1650 554 309
300 280 1067 2106 764 398
Z960Y-320
Z960Y-P57170V
100 96 533 1236 437 277
125 118 610 1402 437 277
150 148 762 1403 526 283
175 148 762 1650 554 309
225 222 1041 1650 554 309
350 350 1250 2255 - -
