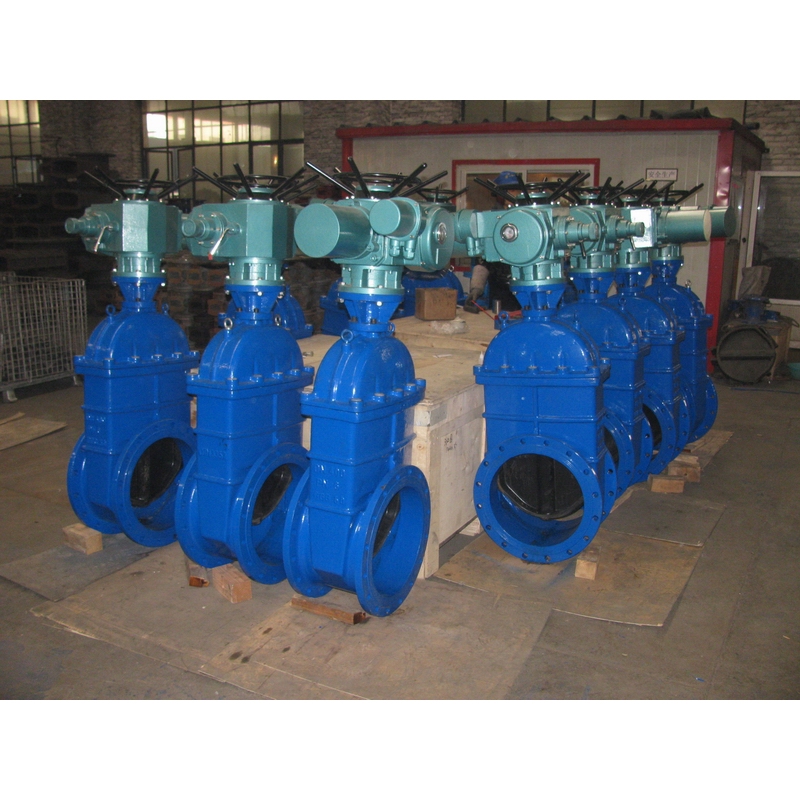

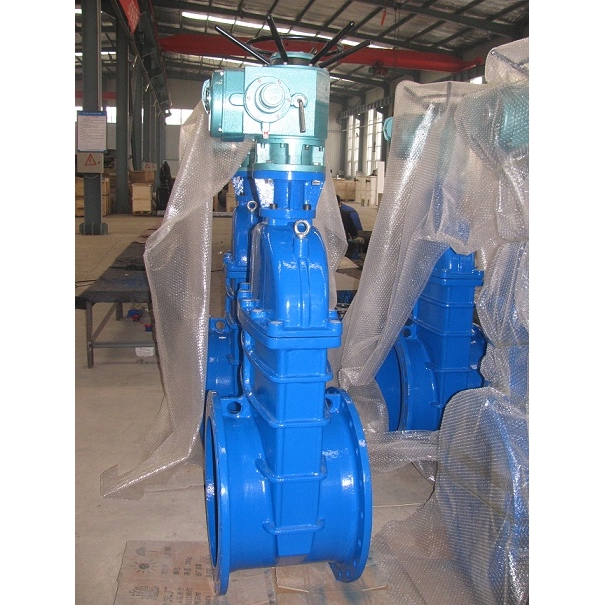

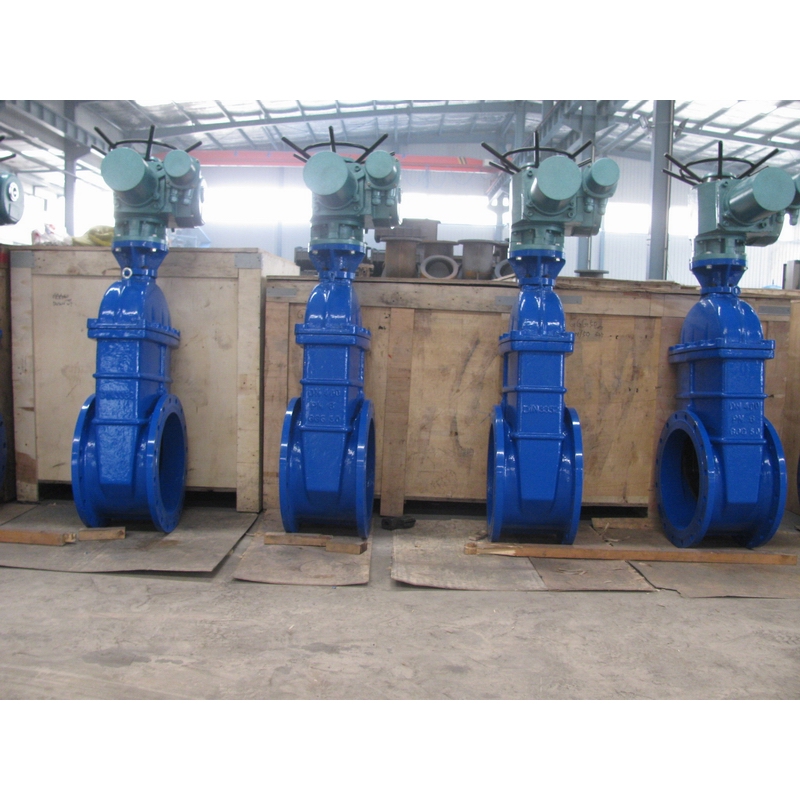

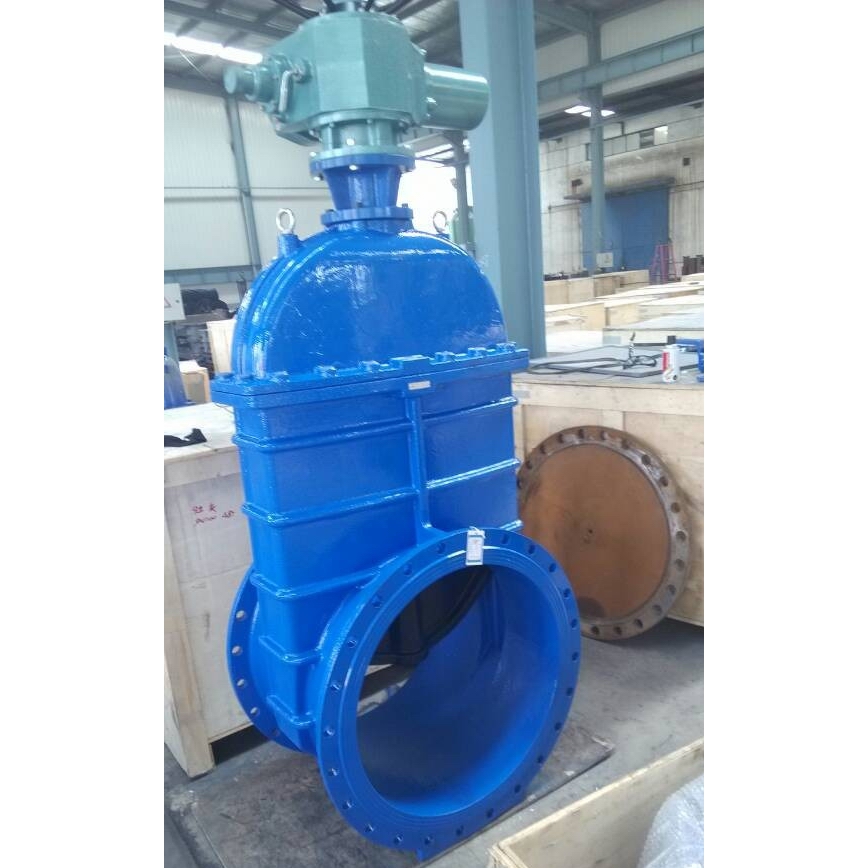

Z945X电动软密封闸阀

更新时间:2024-04-13 10:04:52

Z945X电动软密封闸阀

  • 1、产品型号:Z945X。
  • 2、公称通径:DN50~DN600。
  • 3、公称压力:1.0Mpa~2.5Mpa。
  • 4、适用温度:-20ºC~+150ºC。
  • 5、阀体材质:球铁、铸铁、铸钢。
  • 6、适用介质:水、油、气。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Z945X电动软密封闸阀可根据用户的要求配装各种电动执行机构,实现远距离控制及自动控制.具有灵敏、可靠、安装方便等优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

主要零部件材料

NO. 零件名称 材质
1 阀体 灰铸铁、球墨铸铁、铸钢
2 闸板 球墨铸铁外覆三元乙丙或丁睛橡胶
3 阀杆 不锈钢
4 阀盖 灰铸铁、球墨铸铁、铸钢
5 支架 灰铸铁、球墨铸铁、铸钢
6 电动头 铸铁、合金

主要技术参数

公称压力:1.0~2.5MPa  工作温度:0~120℃  法兰标准:GB/T17241.6 GB9113
公称通径:50~400mm 适用介质:水、油、气等  试验标准:GB/T13927 API598

外形结构图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
H 732 773 820 870 915 1003 1110 1263 1630 1550 1610 1900 1938 2120
