PZ941H,PZ941Y电动排渣阀

更新时间:2024-04-13 10:04:01

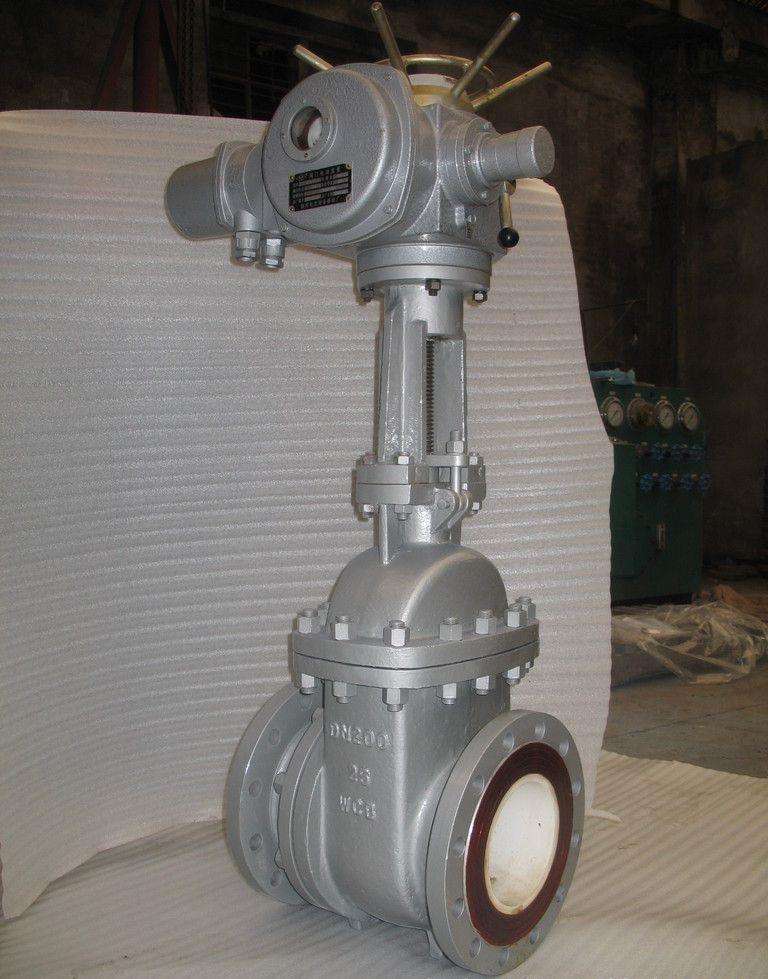

PZ941H,PZ941Y电动排渣阀

  • 1、产品型号:PZ941H、PZ941Y。
  • 2、公称通径:DN50~DN500。
  • 3、公称压力:1.6Mpa~6.4Mpa。
  • 4、适用温度:-20ºC~+150ºC~425ºC~550ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、不锈钢、铬钼钢。
  • 6、适用介质:水、油、蒸汽、灰渣、煤渣、矿浆。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

PZ941H、PZ941Y电动排渣阀适用于公称压力PN1.6~6.4Mpa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中的介质,电动排渣闸阀适用介质为:灰水混合物,渣水混合物(渣水比1:6,最大料度<50MM)。

主要特点与用途

1.我们吸收消化了国内外先进技术,并结合自身技术经验,设计了具有飞球特色的排渣系列阀门,其性能与使用寿命明显优于国内同类产品。
2.采用中法兰螺栓连接,支管两端为法兰连接结构。
3.启闭件采用半密封副强制密封,性能优良。
4.阀体内腔喷焊耐磨材料,密封副材料选用耐磨合金,耐磨性强、耐冲蚀、耐擦伤、摩擦力小、密封可靠。
5.阀体出口流道线型合理,不存渣,启闭灵活,不卡阻。
6.阀杆表面经调质及氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
7.中大口径设置滚动轴承,启闭轻松。

执行标准

设计与制造 结构长度 压力温度等级 连接法兰 试验与检验
GB12234 GB3595 GB12221 GB9131 JB/T74 HG20604 JG/T79 GB9113 HG20593-20635 GB13927 JB/T9092

零件材料

阀体 阀 盖 支 架 闸 板 阀 杆 阀 座 密封圈 填 料 阀杆螺母
WCB WCB WCB 耐磨合金 2Cr13 耐磨合金 增强柔性石墨 增强柔性石墨 ZCuA110Fe3

外形结构图

主要外形尺寸
