零件名称 | 材料牌号 | |||
阀体 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
闸板 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
阀座 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
阀杆 | 1Cr17Ni2 | 1Cr17Ni2 | SUH600 | SUH600 |
20Cr1Mo1V1A | 20Cr1MoVA | |||
阀盖 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
WCB | WC1 | WC6 | WC9 | |
填料 | 增强柔性石墨 | |||
支架 | WCB | WCB | WCB | WCB |
WC1 | WC6 | WC9 | ||
密封环 | S软钢(增强柔性石墨) | S软钢 | F软钢 | |
空杆螺母 | 45(ZCuZn25A16Fe3Mn3) | |||
适用温度 | ≤425℃ | ≤450℃ | ≤540℃ | ≤570℃ |

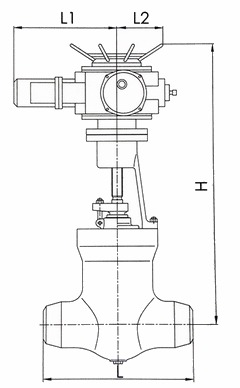

PN | DN | D | L | H | L1 | L2 |
Z962H-250 Z960Y-250 Z962Y-P54100V Z960Y-P54100V |
50 | 43 | 216 | 840 | 363 | 197 |
65 | 57 | 254 | 915 | 363 | 197 | |
80 | 67 | 305 | 950 | 363 | 197 | |
100 | 84 | 406 | 1164 | 437 | 277 | |
125 | 100 | 483 | 1402 | 437 | 277 | |
150 | 125 | 700 | 1129 | - | - | |
175 | 158 | 711 | 1650 | 457 | 309 | |
225 | 200 | 864 | 1650 | 554 | 309 | |
300 | 280 | 1067 | 2106 | 764 | 398 | |
Z960Y-320 Z960Y-P57170V |
100 | 96 | 533 | 1236 | 437 | 277 |
125 | 118 | 610 | 1402 | 437 | 277 | |
150 | 148 | 762 | 1403 | 526 | 283 | |
175 | 148 | 762 | 1650 | 554 | 309 | |
225 | 222 | 1041 | 1650 | 554 | 309 | |
350 | 350 | 1250 | 2255 | - | - |
