Z45X弹性座封闸阀

更新时间:2024-04-13 10:04:16

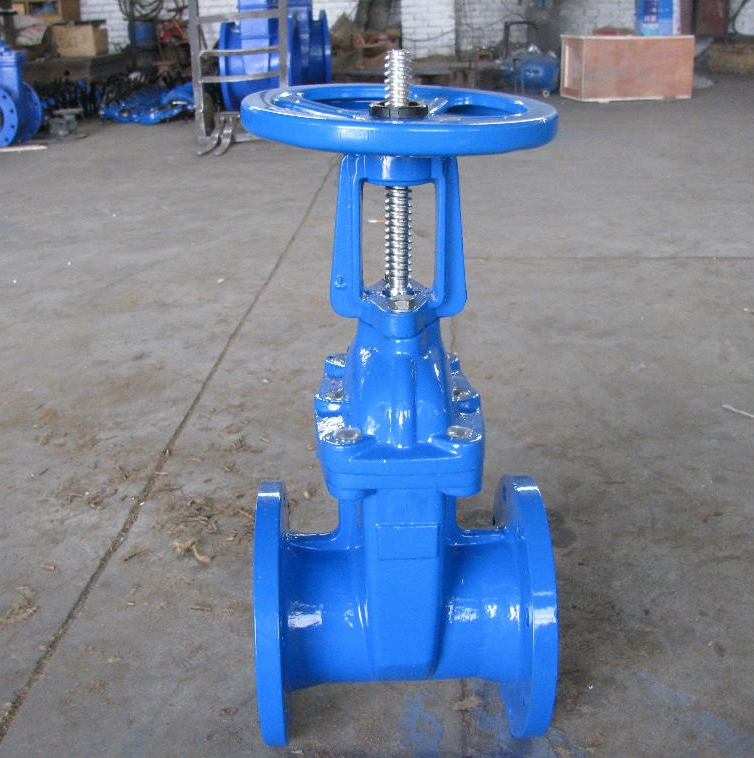

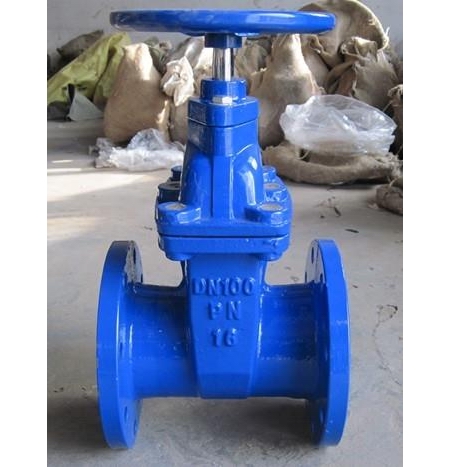

Z45X弹性座封闸阀

  • 1、产品型号:Z45X。
  • 2、公称通径:DN50~DN600。
  • 3、公称压力:1.0Mpa~2.5Mpa。
  • 4、适用温度:-20ºC~+150ºC。
  • 5、阀体材质:球铁、铸铁、铸钢、不锈钢。
  • 6、适用介质:水、油、气。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰、沟槽式。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

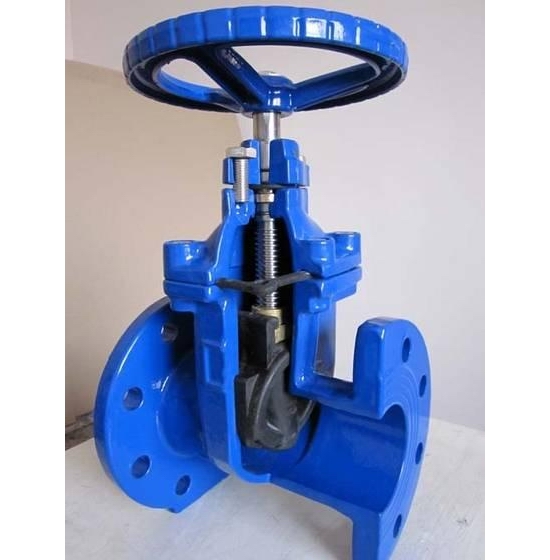

产品说明

Z45X弹性座封闸阀利用闸阀整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

压力试验

公称压力
PN (MPa)
强度试验  水密封/上密封试验  气密封试验
1.5 PN (MPa) 1.1 PN (MPa) 0.5-0.7 (MPa)
1.0 1.5 1.1 0.6 MPa
1.6 2.4 1.8
2.5 3.8 2.8

主要零部件材料明细表

序 号 零件名称 材质
1 阀体 灰铸铁、球墨铸铁、铸钢
2 闸板 球墨铁铁外覆三元乙丙或丁腈橡胶
3 内六角螺栓 碳化处理
4 密封圈 丁腈橡胶、三元乙丙
5 阀盖 灰铸铁、球墨铸铁、铸钢
6 阀杆 不锈钢
7 “O”形密封圈 丁睛橡胶、三元乙丙
8 止推轴承 锡青钢
9 螺栓 不锈钢
10 压盖 球墨铸铁、铸钢
11 防尘罩 丁腈橡胶
12 手轮(传动帽) 铸铁

技术参数

公称压力:1.0~2.5MPa  工作温度:0~120℃  法兰标准:GB/T17241.6 GB9113
公称通径:50~400mm 适用介质:水、油、气等  试验标准:GB/T13927 API598

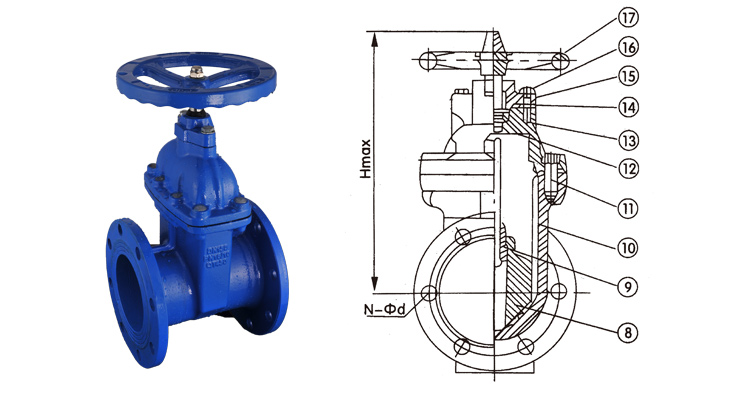

外形结构图

主要连接外型尺寸:(单位:mm)

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
Hmin(全关)  313 332 372 424 497 562 680 837 948 1010 1220 1280 1480 1665
Hmax(全开)  355 375 415 476 540 600 720 875 990 1050 1245 1310 1560 1750
