Z545X大口径软密封闸阀

更新时间:2024-04-13 10:04:17

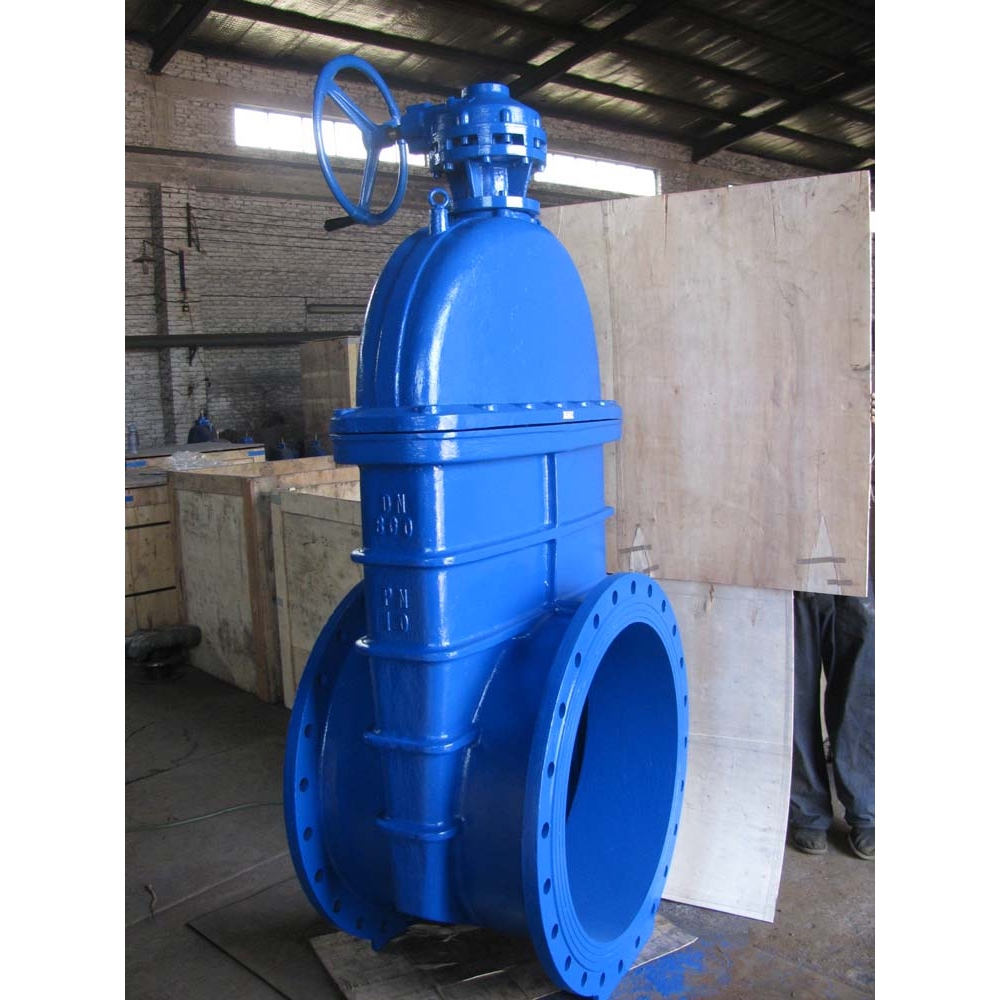

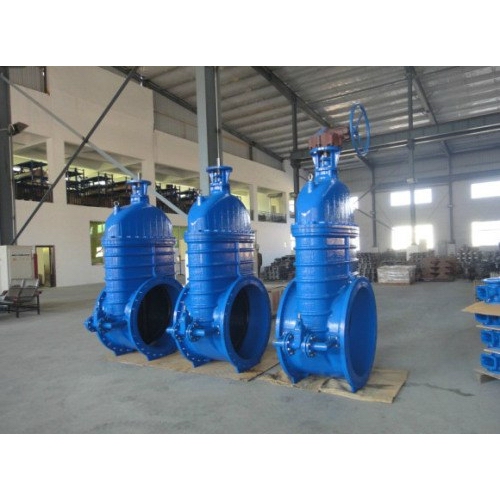

Z545X大口径软密封闸阀

  • 1、产品型号:Z545X。
  • 2、公称通径:DN50~DN600。
  • 3、公称压力:1.0Mpa~2.5Mpa。
  • 4、适用温度:-20ºC~+150ºC。
  • 5、阀体材质:球铁、铸铁、铸钢。
  • 6、适用介质:水、油、气。
  • 7、结构形式:闸板式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、伞齿轮、电动、气动、液动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Z545X大口径软密封闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能极佳,安全可靠,使用寿命长。可立式卧式安装,广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。

技术参数

公称压力:1.0~2.5MPa  工作温度:0~120℃  法兰标准:GB/T17241.6 GB9113
公称通径:50~400mm 适用介质:水、油、气等  试验标准:GB/T13927 API598

主要零部件材料

名称 材料
阀体 灰铸铁、球墨铸铁、铸钢
闸板 球墨铸铁外覆三元乙丙或丁腈橡胶
内六角螺栓 碳化处理
密封圈 丁腈橡胶
阀盖 灰铸铁、球墨铸铁、铸钢
阀杆 不锈钢
“O” 形密封圈 丁腈橡胶
止推轴承 锡青铜
螺栓 不锈钢
压盖 球墨铸铁、铸钢
防尘罩 丁腈橡胶
手轮(传动帽) 可锻铸铁

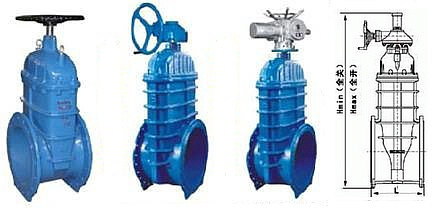

外形结构图

主要外形连接尺寸

DN 500 600 700 800 900 1000 1200
L 457 508 660 720 780 840 960
H(手轮) 1480 1665 2200 2800 2800 3000 3000
H(伞齿轮) 1650 1900 2350 2950 2950 3150 3150
H(电动) 电动装置可由用户指定
