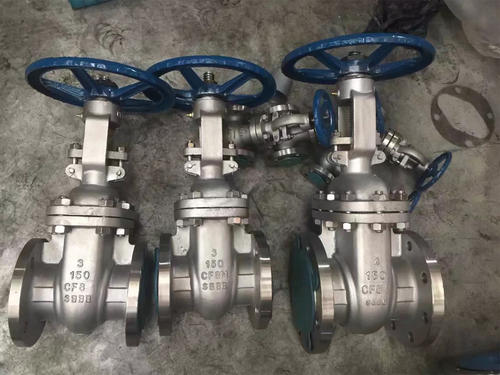

Z40H不锈钢美标闸阀

  • 1、产品型号：Z40H。
  • 2、公称通径：DN15～DN1000。
  • 3、公称压力：150LB-2500LB。
  • 4、适用温度：-20ºC～+150ºC～425ºC～550ºC。
  • 5、阀体材质：不锈钢、304、316、316L。
  • 6、适用介质：水、油、蒸汽。
  • 7、结构形式：闸板式。
  • 8、连接方式：法兰。
  • 9、驱动方式：手动、伞齿轮、电动、气动、液动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Z40H不锈钢美标闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力150LB-2500LB，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

产品特点

①产品设计制造符合美国国家标准ANSIB16.34，美国石油学会标准AP16D和API600要求。
②结构紧凑、体积小、刚性好、密封安全可靠。
③关闭件（闸板）采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
④公称通径大于等于NPS1011，压力级400磅级和公称通径大于等于NPSS611、压力级150～2500磅级的手动阀门，其操做装置中配有滚动轴承，启闭轻松。
⑤主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
⑥阀座可为更掀式阀座，可任意组合与关闭密封面材质配对，以满足工况要求，延长使用寿命。

产品标准

设计与制造 结构长度 法兰尺寸 对焊连接尺寸 压力温度等级 试验与检验
AP1 600 ANS1B16.10 ANS1B16.5a ANS1B16.25 ANS1B16.34 AP1598

压力试验

公称压力 强度试验 水密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5～0.7 60～100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873

主要零件材料及性能

壳体 ASTM A216WCB ASTMA351 CF8
闸板 WCB CF8 CF8M Monel
阀杆 F6a F304 F316 Monel F304
闸板密封面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
阀座密封面 13Cr STL STL 304 STL 316 STL Monel 304 STL STL
壳体 ASTM A351 CF3 ADTM A351 CF8M ASTM A351 CF8
闸板
阀杆 F304L F316 F316L
闸板密封面 304L 304L STL 316 316 STL 316L 316L STL
阀座密封面 304L STL STL 316 STL STL 316L STL STL

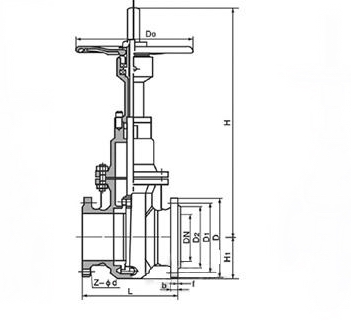

外形结构图

150LB主要尺寸和重量 Size Main Dimensions and Weight

DN 150Lb凸面法兰（RF） 主要尺寸 Dimensions（mm） 重量（kg） Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 108 89 60.5 35 11.2 4-16 169 100 5
20 3/4 117 98 69.9 43 12.7 4-16 192 100 6.1
25 1 127 108 79.2 51 14.2 4-16 230 120 9
32 11/4 140 117 89 63 16 4-16 246 120 12
40 11/2 165 127 98.6 73 17.5 4-16 283 150 17
50 2 178 152 120.7 92 19.0 4-19 323 150 23
65 21/2 190.5 178 139.7 105 22.4 4-19 347 180 45
80 3 230 190 152.4 127 24 4-19 383 200 50
100 4 229 229 190.5 157 24 8-19 457 200 63
125 5 254 254 216 186 24 8-22.5 632 250 89
150 6 267 279 241.5 216 25.4 8-22.5 635 250 108
200 8 292 343 298.5 270 28.4 8-22.5 762 280 171
250 10 330 406 362 324 30.2 12-25.4 892 300 263
300 12 356 483 431.8 381 32 12-25.4 1080 350 346
350 14 381 533 476.3 413 35 12-29 1295 350 488
400 16 406 597 539.8 470 36.6 16-29 1435 400 621
450 18 432 635 577.9 533 39.6 16-32 1626 400 814
500 20 457 398 635 584 43 20-32 1829 450 992
600 24 508 813 749.3 692 48.8 20-35 2175 500 1492
650 26 559 786 744.5 711 51.3 36-22.5 2235 550 1801
700 28 610 837 795.3 762 44.5 40-22.5 2310 600 1933
750 30 610 887 846 813 44.5 44-22.5 2695 600 2272
800 32 660 941 900 864 46 48-22.5 3708 -- --
900 36 711 1057 1009.7 927 52.3 40-25.4 3924 -- --
1000 40 812 1175 1120.6 1080 55.6 44-25.4 4318 -- --

 300LB主要尺寸和重量 Size Main Dimensions and Weight

DN 300Lb凸面法兰（RF） 主要尺寸Dimensions（mm） 重量（kg）
Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 140 95 66.5 35 14.2 4-16 169 120 5.2
20 3/4 152 117 82.5 43 16 4-19 193 150 6.3
25 1 165 123 89 51 17.5 4-19 230 150 8.6
32 11/4 178 133 98.5 63 19 4-19 246 160 14.3
40 11/2 190 155 114.3 76 20.6 4-22.5 283 180 15.6
50 2 216 165 127 92 22.4 8-19 330 200 30
65 21/2 241 190 149.4 105 25.4 8-22.5 368 240 44
80 3 283 210 168.1 127 28.4 8-22.5 394 280 61
100 4 305 254 200.2 157 31.8 8-22.5 473 300 77
125 5 381 279 235 186 35 8-22.5 660 350 125
150 6 403 318 269.7 216 36.6 12-25.5 711 400 153
200 8 419 381 330.2 270 41.2 12-25.4 813 400 286
250 10 457 444 387.5 324 47.8 16-28.4 1003 450 412
300 12 502 521 450.8 381 50.8 16-32 1137 500 576
350 14 762 584 514.4 413 54 20-32 1489 600 886
400 16 838 648 571.5 470 57.2 20-35 1580 650 1175
450 18 914 711 628.7 533 60.4 24-35 1017 700 1301
500 20 991 775 685.8 584 63.5 24-35 2228 700 1672
600 24 1143 914 812.8 692 70 24-41 2650 750 2556
650 26 1245 867 803.1 736.6 90.0 32-35 3219 -- --
700 28 1346 921 857.3 787.4 90.0 36-35 3378 -- --
750 30 1397 991 902.8 844.6 93.7 36-38 3530 -- --

600LB主要尺寸和重量 Size Main Dimensions and Weight

DN 600Lb凸面法兰（RF） 主要尺寸Dimensions（mm） 重量（kg）
Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 165 95 66.5 35 14.5 4-16 169 160 5.9
20 3/4 190 117 82.5 43 16 4-19 193 180 7.5
25 1 216 124 89 51 17.5 4-19 230 200 10.2
32 11/4 229 133 98.5 63 21 4-19 246 200 16.7
40 11/2 241 156 114.3 73 22.5 4-22 283 240 17.4
50 2 292 165 127 92 33 8-19 425 280 44
65 21/2 330 190 149.4 105 36 8-22 485 320 55
80 3 356 210 168.1 127 39 8-22 510 350 80
100 4 432 273 216 157 45 8-25 610 400 145
125 5 508 330 266 186 52 8-29 700 450 187
150 6 559 356 292.1 216 55 12-29 820 500 241
200 8 660 419 349.3 270 63 12-32 920 600 309
250 10 787 508 432 324 71 16-35 1080 650 522
300 12 838 559 489 381 74 20-35 1220 650 779
350 14 889 603 527 413 77 20-38 1473 700 1108
400 16 991 686 603 470 84 20-41 1651 800 1503
450 18 1092 743 654 533 90 20-45 1727 800 1939
500 20 1194 813 724 584 96 24-45 2019 800 2733
600 24 1397 940 838 692 109 24-51 2155 -- 4177
