T40H回转式调节阀

更新时间:2024-04-13 10:04:03

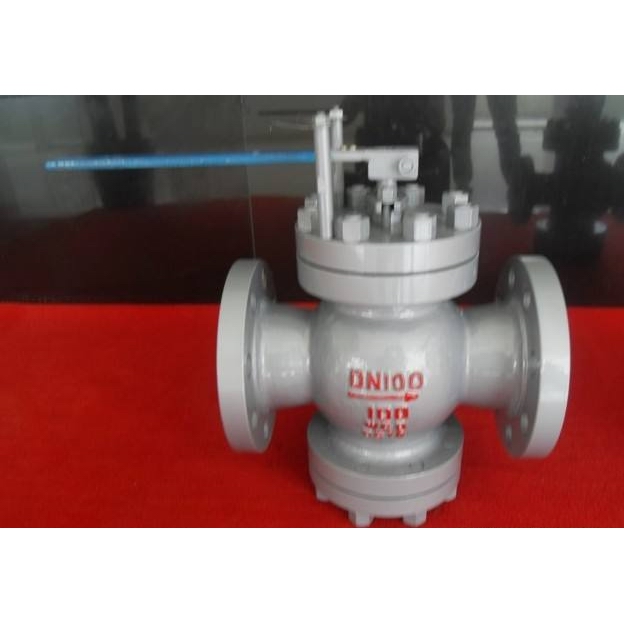

T40H回转式调节阀

  • 1、产品型号:T40H。
  • 2、公称通径:DN15~DN600。
  • 3、公称压力:1.6MPa~10.0MPa。
  • 4、适用温度:-29ºC~+450ºC。
  • 5、阀体材质:灰铸铁、铸钢、不锈钢。
  • 6、适用介质:水、蒸汽。
  • 7、结构形式:回转式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

T40H回转式调节阀由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上,通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小,从而实现调节流量的目的。

零件材料

零件名称 阀体 阀盖 阀座、阀瓣、阀杆
主要材料 灰铸铁、铸钢 灰铸铁、铸钢 不锈钢

性能规范

型号 工作压力(MPa) 适用温度(℃) 材质
T40H-16 1.6 ≤200 灰铸铁
T40H-25 2.5 ≤450 铸钢
T40H-40 4.0
T40H-64 6.4
T40H-100 10.0

外形结构图



主要外形尺寸

公称压力 尺 寸(mm)
(MPa) DN 20 25 32 40 50 65 80 100 125 150 200 250 300

1 6

L 160 180 200 220 250 280 310 350 400 450 500 650 800
L1 140 150 180 200 230 240 270 300 350 380 440 500 650
H 180 200 205 210 230 230 250 250 290 300 325 330 450
H1 90 100 107 113 120 125 140 150 190 205 270 270 330
L 160 180 200 220 250 280 310 350 400 450 500 650 800
L1 150 160 180 210 245 260 290 320 370 410 480 540 700
2 5

H 180 200 205 210 230 240 250 280 290 300 325 330 450
H1 90 100 100 120 120 130 150 150 190 205 270 270 335
L 180 200 220 240 270 300 330 380 450 500 550 650 800
L1 150 160 190 210 245 270 300 330 380 420 500 560 720
4 0

H 180 200 205 210 230 240 250 290 300 310 335 350 470
H1 90 100 110 113 120 130 150 170 190 210 220 290 360
L 180 200 220 240 270 300 330 380 450 500 550 650 800
L1 160 170 200 230 260 290 320 350 400 440 530 600 760
6 4

H 185 210 220 225 250 250 260 300 310 320 340 360 480
H1 100 110 110 135 35 140 160 180 200 220 230 300 370
L 180 200     300 315 380 400   450
L1 180 200     280   380 4700   414
10 0 H 150 165     240   270 280   360
H1 105 115     130   190 190   250
