ZDSJ电子式角型调节阀

更新时间：2024-04-13 10:04:01

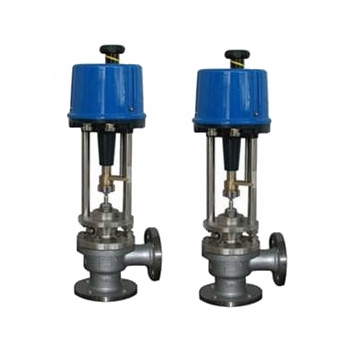

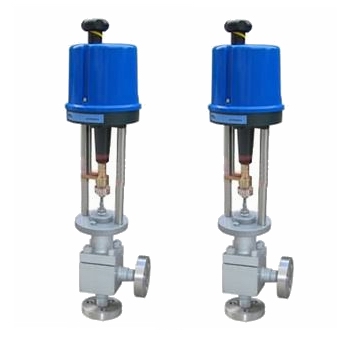

ZDSJ电子式角型调节阀

  • 1、产品型号：ZDSJ。
  • 2、公称通径：DN15～DN200。
  • 3、公称压力：1.6MPa～32.0MPa。
  • 4、适用温度：-29ºC～+550ºC。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：水、油品、蒸汽、气体、液体。
  • 7、结构形式：单座、套筒。
  • 8、连接方式：法兰、焊接、螺纹。
  • 9、驱动方式：电动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ZDSJ电子式角型调节阀由3810L型（或PSL系列）直行程电子式电动执行机构和角型调节阀体组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电子式角型调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小。电子式电子式角型调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。

阀体

阀体形式 角型铸造阀
公称通径 DN20～300mm
公称压力 PN1.6、2.5、4.0、6.4
法兰标准 GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式 单座、套筒型阀芯
流量特性 线性、等百分比

执行机构

执行器型号 3810L系列、PSL系列
主要技术参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

阀体参数

配电动执行器型号 PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL320
3810L SA-08 381LSA-30 381LSB-30 381LSB-50 381LSC-65 381LSC-160
公称压力
介质温度阀
体材料		 1.6MPa 常温-20℃～+200℃ 铸铁HT200
4.0MPa 常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
6.4MPa 常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

主要技术参数（高压型）

公称通径(mm) 6 10 15 25
阀座直径(mm) 3 4 6 4 5 7 8 10 6 7 8 10 12 7 8 10 12 16 20
流量系数Kv 0.04 0.1   0.1 0.4       0.4         1 1.6 2.5 4 6.3 8
  0.16 0.4 0.16   1 1.6 2.5 0.63 1 1.6 2.5 4
0.063 0.25   0.25 0.63
公称通径(mm) 32 40 50 65 80 100 125 150 200
阀座直径(mm) 16 20 30 20 38 30 50 38 65 50 80 65 100 65 125 100 150 125 200
流量系数 6.3 8 16 8 25 16 40 25 63 40 100 63 160 100 250 160 400 250 600
可调范围 Kv值<18时 R=20：1；Kv值>18时 R=30：1
公称压力 1.6、4.0、6.4、10、16、22、32MPa
阀芯形式 套筒导向单座柱塞型阀芯
流量特性 直线
作用形式 电开式、电关式
工作温度 普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰标准 符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产
控制信号 4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关)
电 源 S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关)

主要技术性能指标（普通型）

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径dn(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 6.5 10 16 25 40 63 100 160 250 400 630
行程mm 10 16 25 40 60 100 100
允许压差ΔMPa 6.1 3.8 2.3 1.4 1.0 2.3 1.6 1.0 0.8 0.6 0.4
基本误差% ±2.5
回差% 2.5
死区% 1.0
始终点偏差% ±2.5
额定行程偏差% 2.5
允许泄漏量Q Kv值的0.1%
可调范围 30:1
配电动执行器型号 PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL320
3810L SA-08 381LSA-30 381LSB-30 381LSB-50 381LSC-65 381LSC-160
泄 漏 率： IV 级， 小于额定流量的10-4
回 差 ： 配3810L 执行机构为2.0%； 配PSL执行机构为 1.0%
基本误差： 配3810L执行机构为±2.5%； 配PSL执行机构为±1.0%
注：测试使用的填料为标准聚四氟乙烯填料。

允许压差

公称通径(mm) 20 25 40 50 65 80 100 150 200 250 300
阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
执行机构 允许压差△P（MPa）
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204           4.31 2.76 1.76 1.04 0.69 0.44
PSL208                 1.86 1.23 0.78 0.50 0.35 0.20
PSL320                       1.26
0.87
0.49
0.32		 0.22
配PSL 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
381LSB-50           4.79 3.06 1.96 1.16 0.76 0.49
381LSC-65                 1.51 0.99 0.64 0.41 0.28
381LSC-99                       0.63 0.44 0.25 0.16 0.11

主要零件材料

本体材质为碳钢
1 阀体 WCB LCB WC9 电子式角型调节阀
2 阀座 304 304 304
3 阀芯 304 304 304
4 导向套 304 304 304
5 阀盖 WCB LCB WC9
6 阀杆 304 304 304
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 304 304
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M 电子式角型调节阀
2 阀座 304 316 316L
3 阀芯 304 316 316L
4 导向套 304 316 316L
5 阀盖 CF8 CF8M CF3M
6 阀杆 304 316 316L
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 316 316L

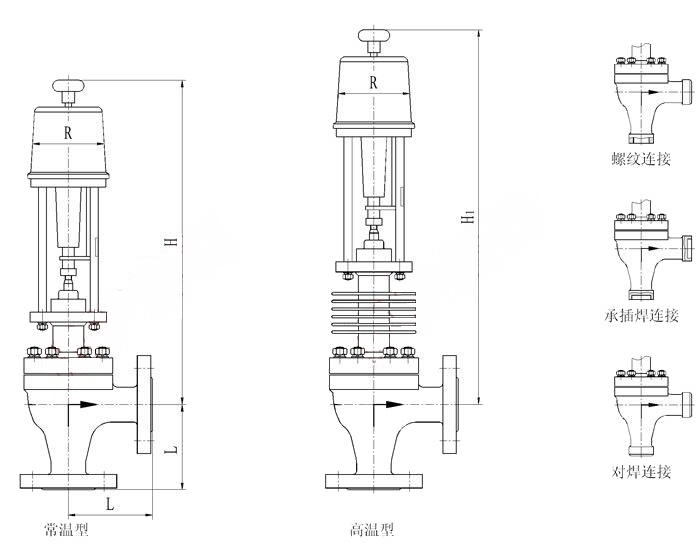

外形结构图

主要外形尺寸

称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 95 100 105 115 125 145 155 175 200 225 275 95 100
PN40 95 100 105 115 125 145 155 175 200 225 275 95 100
PN64 115 115 130 130 150 170 190 215 250 275 325 115 115
H PN16/25 119 119 122 140 157 169 179 200 230 250 304 365 420
PN40 123 123 134 152 157 191 201 216 240 270 325 380 400
PN64 135 135 142 160 177 196 206 227 257 277 331 410 430
H1 PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 373 495 495 495 700 700 700 725 725 725 725 725

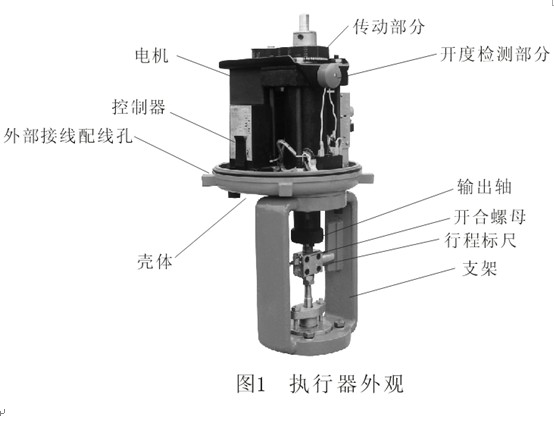

执行机构结构图


本执行器主要由以下几部分组成；
1、控制器：接受来自调节器的 DC4 ~ 20mA 或  DC1 ~ 5V 信号，控制执行器按预定模式工作。
2、传动机构：把电机的旋转运动变成动力输出轴的直线往复运动，实现调节阀的开关和调节功能。
3 、开度检测机构：将输出轴的直线运动位移（阀芯的开度）经齿条、齿轮反馈给电位器，由电位器转换成电信号再反馈给控制器，当来自调节器的输入信号和阀芯的开度信号之差为零时，电机将停止工作。
4 、联结机构：通过支架将执行器和被控阀门联结，并由开合螺母将执行器输出轴和阀杆连接，开合螺母上带有指针，支架上有标尺，可指示输出轴（或阀杆）的位移
5 、手动机构：本执行器还设计有手动机构，在断电情况下，根据需要可由手动操作来完成调节阀的开、关和调节功能。

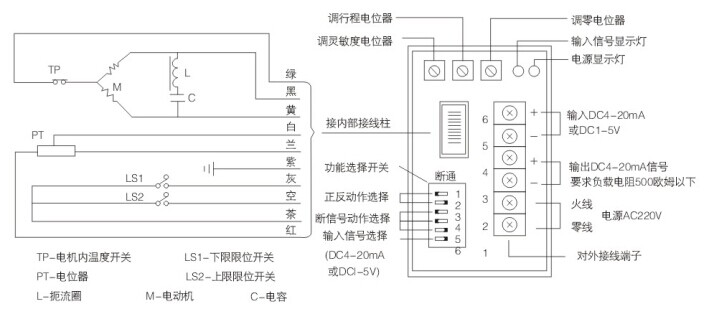

接线图

主要特点

3810L系列直行程电子式电动执行器是以220V交流单相电源做为驱动电源，接受来自调节器控制信号（DC4  ~  20mA  或 DC1  ~  5V），实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。
1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4  ~  20mA
（或DC1  ~5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单
方便。
1.2  执行器的关键部件  —  控制器，采用最先进的混合集成电路，用树脂密
封浇铸，外形为匣状，体积小，可靠性高。
1.3  驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4%。
1.4  具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5  用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。）
1.6  用状态选择开关可以设定（正、反动作。）
1.7  用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V。）
1.8  调整工作零点（始点）和行程（终点）简单易行。
1.9  当突然断电时，能确保阀芯自锁。
1.10  采用同步皮带转动，有效降低了噪音。
1.11  延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起
动保护，并可反向运行取消延时保护。
2         主要技术参数
2.1  电源：AC220V±10%，50HZ
2.2 耗电功率（额定负载时）
规格 A 型执行器  50VA；
规格 B 型执行器  150VA；
规格 C 型执行器  220VA。
2.3 输入信号：DC4 ~ 20mA 或 DC1 ~ 5V。
2.4  输出信号：DC4 ~ 20mA（负载电阻碍500Ω以下）。
2.5  控制精度：基本误差：±1%；回差≤1%；死区≤1%。
2.6  工作行程调整范围：“零点”：±25%；“行程”20% ~ 100%。
2.7  外部配线：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

直行程3810L、3410L系列

类别 3810L系列 3410L系列 额定输出力N 速度mm/s 最大行程mm
普通型 381LS A-08 341LS A-08 800 4.2 30
381LSA-20 341LSA-20 2000 2.1
381LSB-30 341LSB-30 3000 3.5 60
381LS B-50 341LS B-50 5000 1.7
381LSC-65 341LSC-65 6500 3.4 100
381LSC-99 341LSC-99 10000 2.0
381LSC-160 341LSC-160 16000 1.0
隔爆型 381LX A-08 341LX A-08 800 4.2 30
381LXA-20 341LXA-20 2000 2.1
381LXA-30 341LXA-30 3000 3.5 60
381LXA-50 341LXA-50 5000 1.7

角行程3810R、3410R系列

类别 3810R系列 3410R系列 额定输出力矩N.m 动作时间90o/S 最大转角
普通型 381RSA-02 341RSA-02 20 8.5 90º
381RSA-05 341RSA-05 50 17
381RSB-10 341RSB-10 100 18
381RSB-20 341RSB-20 200 36
381RSC-30 341RSC-30 300 24
381RSC-50 341RSC-50 500 42
381RSC-60 341RSC-60 600 48
381RSD-100 341RSD-100 1000 30
381RSD-150 341RSD-150 1500 42
隔爆型 381RXB-10 341RXB-10 100 18
381RXB-20 341RXB-20 200 36
