ZDLQ，ZAZQ电子式电动三通调节阀

更新时间：2024-04-13 10:04:09

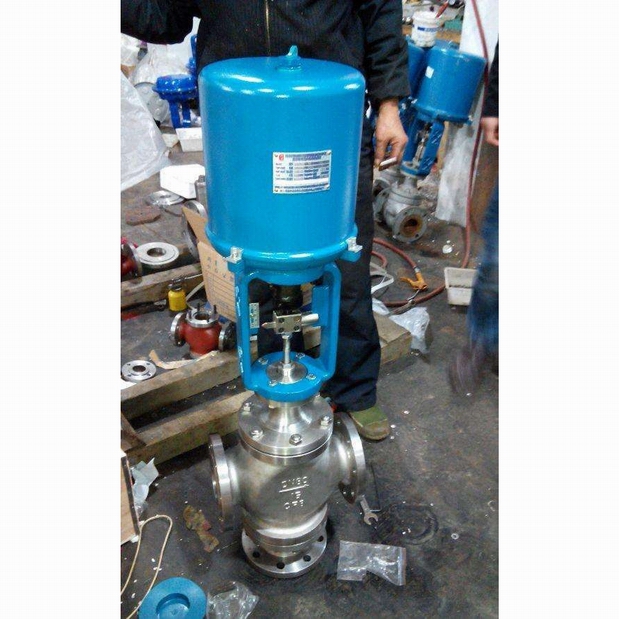

ZDLQ，ZAZQ电子式电动三通调节阀

  • 1、产品型号：ZDLQ、ZAZQ。
  • 2、公称通径：DN25～DN400。
  • 3、公称压力：1.6MPa～6.4MPa。
  • 4、适用温度：-29ºC～+550ºC。
  • 5、阀体材质：灰铸铁、铸钢、不锈钢。
  • 6、适用介质：水、蒸汽、油品、液体、气体。
  • 7、结构形式：三通分流、三通合流。
  • 8、连接方式：法兰。
  • 9、驱动方式：电动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ZDLQ、ZAZQ电子式电动三通调节阀是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽、油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

工作原理

三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯，采用阀芯侧面导向与阀座内表面导向和上衬套导向，因此导向面积大，工作可靠。流体对阀芯作用方向都处于流开状态，故阀工作性能稳定。三通调节阀有三通合流式调节阀（把两种流体经三通阀混合成一种流体）和三通分流式调节阀（把一种流体经三通阀分成两路流出）两种形式。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。三通调节阀它可以代替二台同时使用的二通调节阀，起分流或合流作用及两相调节配比作用。

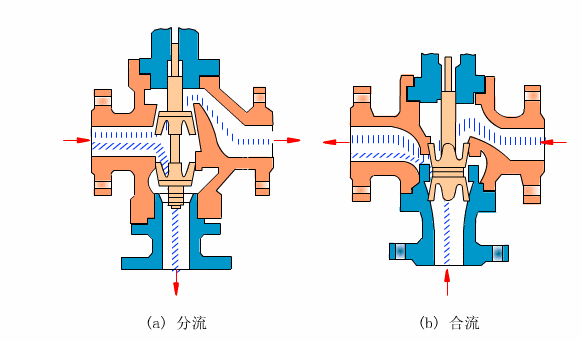

原理图

阀体

形 式 三通分流、三通合流
公称通径 25、32、40、50、65、80、100、1 25、150、200、250、300、350、400mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材 料 铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上 阀 盖 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式 圆筒型薄壁窗口形阀芯
流量特性 等百分比特性和线性特性
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

执行机构

型 式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直径 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
输出力推(N) 800 2000 3000 5000 6500 10000 16000
最大行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技术参数 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄
环境温度：-25 +70℃ 环境湿度：≤95%

性能

流量特性 直线、等百分比、快开
可调范围 50:1 (CV<6.3 30:1)
额定CV值 等百分比CV1.6~630 ，直线CV1.8~690
允许泄漏量 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级）
泄漏量标准:GB/T 4213
性能指标   气动 电动
基本误差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死区% ≤0.6 ≤1.0
始终点偏差% ±2.5 ±2.5
额定行程偏差% ≤2.5 ≤2.5

额定流量系数Kv、额定行程、允许压差

阀座直径（mm） 10 12 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Cv 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
公称通径 行程 可选流量系数Cv（★标准型 ●推荐 ○定制）
DN20 16mm ● ● ● ★
DN25 ● ● ● ● ★
DN32 25 mm ○ ○ ○ ○ ○ ★
DN40   ○ ○ ○ ○ ● ★
DN50     ○ ○ ○ ● ● ★
DN65 40mm           ○ ○ ○ ★
DN80           ○ ○ ○ ● ★
DN100           ○ ○ ○ ● ● ★
DN125 60mm                 ○ ○ ○ ★
DN150                   ○ ○ ● ★
DN200                   ○ ○ ● ● ★
电动执行机构 金属密封最大允许压差（MPa）
型号 推力（N）
3810L-08 800 6.4 5.5 3.5 2.38
3810L-20 2000 6.4 6.4 6.4 4.77 3.05 1.86 1.19 0.76
3810L-30 3000           2.79 1.79 1.14
3810L-50 5000           4.66 2.98 1.91 1.13 0.6 0.47
3810L-65 6500                 1.35 0.8 0.57 0.39 0.26 0.16
3810L-99 10000                       0.61 0.42 0.20
3810L-160 16000                       0.97 0.67 0.35

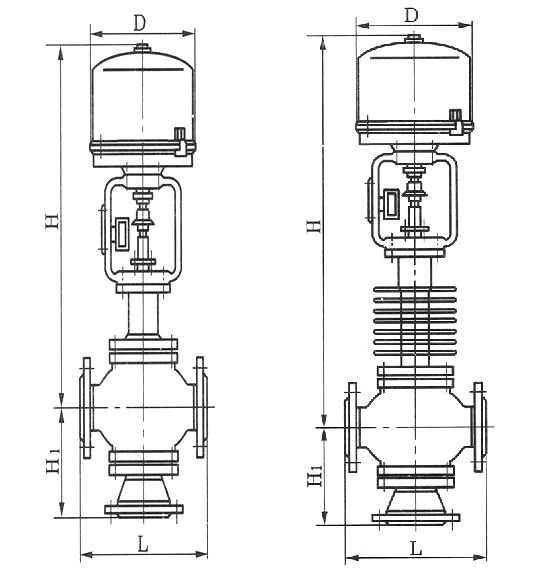

外形结构图



外形尺寸及重量 单位：mm

公称
通径
(DN)		 D L H≈ 合流H1 分流H1
PN Mpa PN Mpa PN Mpa
1.6 4.0 6.4 普通型 高温型 1.6 4.0 6.4 1.6 4.0 6.4
25 225 185 190 200 555/600 707/750 140 150 150 140 150 160
32 225 200 200 210 561/718 709/848 150 160 170 150 160 170
40 225 220 220 235 660/795 812/925 160 170 180 160 170 180
50 225 250 255 265 675/835 827/960 180 190 200 180 190 200
65 225 275 285 295 863/1067 1027/1214 200 210 220 200 210 220
80 225 300 310 320 868/1080 1032/1243 210 230 240 225 250 265
100 225 350 360 370 872/1094 1036/1257 220 250 260 245 275 285
125 310 410 430 440 905/1092 1120/1492 260 300 300 285 320 325
150 310 450 465 475 920/1321 1135/1520 280 320 320 305 340 345
200 310 550 560 570 950/1400 1165/1597 320 380 380 350 400 410
250 310 670 690 752 1203/1600 1440/1805 444 474 474   540 540
300 310 770 795 819 1265/1615 1502/1830 489 584 584   612 612
注：公称通径DN≤80mm的分流阀采用同口径的合流阀代替。

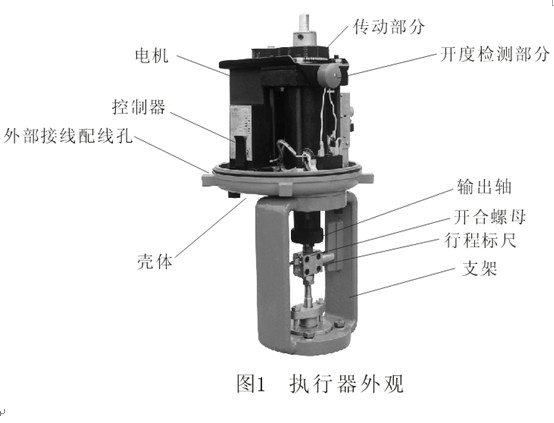

执行机构结构图


本执行器主要由以下几部分组成；
1、控制器：接受来自调节器的 DC4 ~ 20mA 或  DC1 ~ 5V 信号，控制执行器按预定模式工作。
2、传动机构：把电机的旋转运动变成动力输出轴的直线往复运动，实现调节阀的开关和调节功能。
3 、开度检测机构：将输出轴的直线运动位移（阀芯的开度）经齿条、齿轮反馈给电位器，由电位器转换成电信号再反馈给控制器，当来自调节器的输入信号和阀芯的开度信号之差为零时，电机将停止工作。
4 、联结机构：通过支架将执行器和被控阀门联结，并由开合螺母将执行器输出轴和阀杆连接，开合螺母上带有指针，支架上有标尺，可指示输出轴（或阀杆）的位移
5 、手动机构：本执行器还设计有手动机构，在断电情况下，根据需要可由手动操作来完成调节阀的开、关和调节功能。

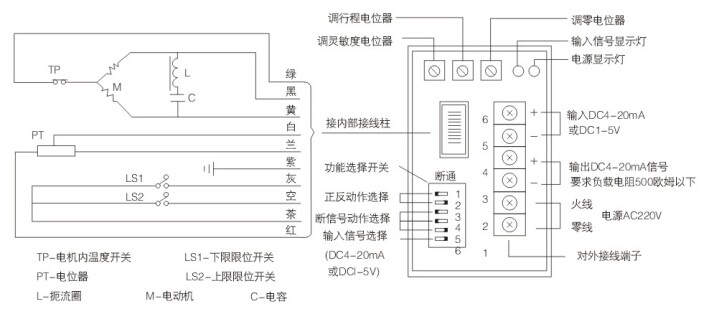

接线图

主要特点

3810L系列直行程电子式电动执行器是以220V交流单相电源做为驱动电源，接受来自调节器控制信号（DC4  ~  20mA  或 DC1  ~  5V），实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。
1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4  ~  20mA
（或DC1  ~5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单
方便。
1.2  执行器的关键部件  —  控制器，采用最先进的混合集成电路，用树脂密
封浇铸，外形为匣状，体积小，可靠性高。
1.3  驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4%。
1.4  具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5  用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。）
1.6  用状态选择开关可以设定（正、反动作。）
1.7  用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V。）
1.8  调整工作零点（始点）和行程（终点）简单易行。
1.9  当突然断电时，能确保阀芯自锁。
1.10  采用同步皮带转动，有效降低了噪音。
1.11  延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起
动保护，并可反向运行取消延时保护。
2         主要技术参数
2.1  电源：AC220V±10%，50HZ
2.2 耗电功率（额定负载时）
规格 A 型执行器  50VA；
规格 B 型执行器  150VA；
规格 C 型执行器  220VA。
2.3 输入信号：DC4 ~ 20mA 或 DC1 ~ 5V。
2.4  输出信号：DC4 ~ 20mA（负载电阻碍500Ω以下）。
2.5  控制精度：基本误差：±1%；回差≤1%；死区≤1%。
2.6  工作行程调整范围：“零点”：±25%；“行程”20% ~ 100%。
2.7  外部配线：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

直行程3810L、3410L系列

类别 3810L系列 3410L系列 额定输出力N 速度mm/s 最大行程mm
普通型 381LS A-08 341LS A-08 800 4.2 30
381LSA-20 341LSA-20 2000 2.1
381LSB-30 341LSB-30 3000 3.5 60
381LS B-50 341LS B-50 5000 1.7
381LSC-65 341LSC-65 6500 3.4 100
381LSC-99 341LSC-99 10000 2.0
381LSC-160 341LSC-160 16000 1.0
隔爆型 381LX A-08 341LX A-08 800 4.2 30
381LXA-20 341LXA-20 2000 2.1
381LXA-30 341LXA-30 3000 3.5 60
381LXA-50 341LXA-50 5000 1.7

角行程3810R、3410R系列

类别 3810R系列 3410R系列 额定输出力矩N.m 动作时间90o/S 最大转角
普通型 381RSA-02 341RSA-02 20 8.5 90º
381RSA-05 341RSA-05 50 17
381RSB-10 341RSB-10 100 18
381RSB-20 341RSB-20 200 36
381RSC-30 341RSC-30 300 24
381RSC-50 341RSC-50 500 42
381RSC-60 341RSC-60 600 48
381RSD-100 341RSD-100 1000 30
381RSD-150 341RSD-150 1500 42
隔爆型 381RXB-10 341RXB-10 100 18
381RXB-20 341RXB-20 200 36
