ZAZP，ZAZN电动直通单座调节阀

更新时间：2024-04-13 10:04:15

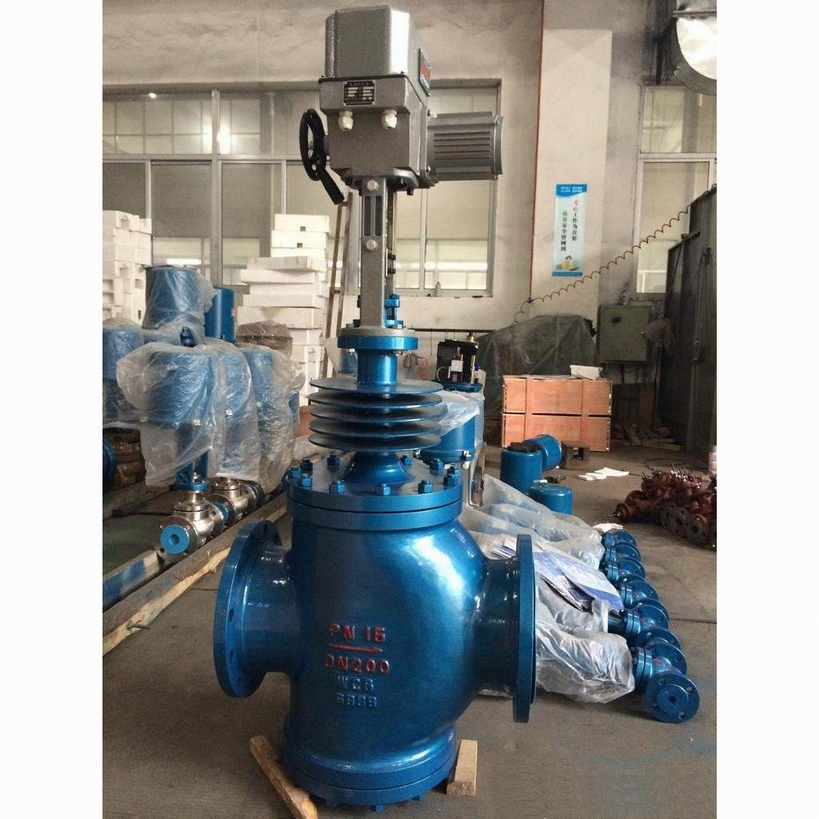

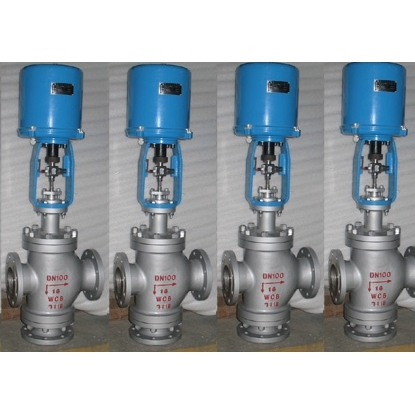

ZAZP，ZAZN电动直通单座调节阀

  • 1、产品型号：ZAZP、ZAZN。
  • 2、公称通径：DN15～DN300。
  • 3、公称压力：1.6MPa～6.4MPa。
  • 4、适用温度：-29ºC～+550ºC。
  • 5、阀体材质：灰铸铁、铸钢、不锈钢。
  • 6、适用介质：水、蒸汽、油品、液体、气体。
  • 7、结构形式：单座。
  • 8、连接方式：法兰。
  • 9、驱动方式：电动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ZAZP、ZAZN型电动直通单座调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动直通单座调节阀以单相交流 220V 电源为动力，接受统一的标准电信号0~10mA DC 或 4~20mA DC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

主要性能参数

型号 PN 工作压力/MPa 适用温度/℃ 输入信号/mA DC 输入电阻/Ω 电源电压及频率 不灵敏度/µA
/V /Hz
ZAZP-16
ZAZN-16		 16 1.6 ≤200 0~10 4~24 200 250 220 50~60 ≤150 ≤240
ZAZP-40
ZAZN-40		 40 4.0 C、P：≤250；
C、P：≤450（带散热片）
ZAZP-63P
ZAZN-63P		 63 6.3

执行器参数

型号 输入信号/mA DC 出轴推力/N 行程/mm 全行程时间/mm
Ⅱ型 DKZ-310 0~10 4000 16 12.5
25 30
DKZ-410 6400 40 32
60 48
DKZ-510 16000 60 37
100 62
Ⅲ型 DKZ-3200 4~20 2500 16 10
DKZ-3300 25 15.6
DKZ-4400 6400 40 25
DKZ-4500 60 37.5

零部件材料

型号 阀体、阀盖 阀芯、阀杆、阀座 垫片 填料
ZAZP-16
ZAZN-16		 HT200 1Cr18Ni9 石棉橡胶板 聚四氟乙烯
ZAZP-40
ZAZN-40		 ZG25 1Cr18Ni9 石棉橡胶板 聚四氟乙烯
ZAZP-63P
ZAZN-63P		 1Cr18Ni9 1Cr18Ni9 石棉橡胶板 聚四氟乙烯

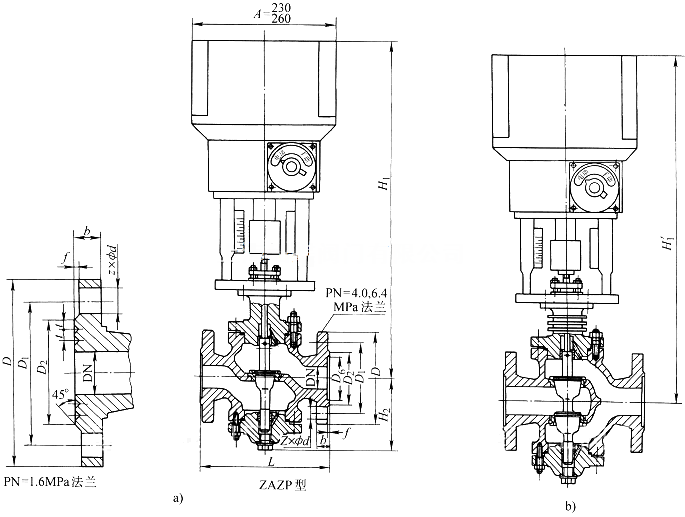

外形结构图

主要外形尺寸PN16-25

DN D D1 D2 f b z×Φd t L
25 115 85 65 2 16 4×Φ14 4 185
32 135 100 78 2 18 4×Φ18 5 200
40 145 110 85 3 18 4×Φ18 5 220
50 160 125 100 3 20 4×Φ18 5 250
65 180 145 120 3 20 4×Φ18 5 275
80 195 160 135 3 22 8×Φ18 5 305
100 215 180 155 3 24 8×Φ18 5 350
125 245 210 185 3 26 8×Φ18 5 410
150 280 240 210 3 28 8×Φ23 5 450
200 335 295 265 3 30 12×Φ23 5 550
250 405 355 320 3 32 12×Φ25 5 640
300 460 410 375 4 34 12×Φ25 5 720

主要外形尺寸PN40

DN D D1 D2 f D6 f1 b z×Φd H2 H1 H1ˊ
25 190 115 85 65 58 4 16 4×Φ14 117 670 752
32 210 135 100 75 66 4 18 4×Φ18 120 673 754
40 230 145 110 85 76 4 18 4×Φ18 139 693 776
50 255 160 125 100 88 4 20 4×Φ18 144 698 804
65 285 180 145 120 110 4 22 8×Φ18 188 799 954
80 310 195 160 135 121 4 22 8×Φ18 208 809 964
100 355 230 190 160 150 4.5 24 8×Φ23 220 821 976
125 425 270 220 188 176 4.5 28 8×Φ25 268 907 1090
150 460 300 250 218 204 4.5 30 8×Φ25 278 917 1100
200 560 375 320 282 260 4.5 38 12×Φ30 320 959 1142
250 655 445 385 345 313 4.5 42 12×Φ34 441 1161 1309
300 735 510 450 408 364 4.5 46 16×Φ34 465 1175 1355

主要外形尺寸PN64

DN D D1 D2 f D6 f1 b z×Φd H2 H1 H1ˊ
25 205 135 100 78 2 58 4 4×Φ18 117 670 752
32 220 150 110 82 2 66 4 4×Φ23 120 673 754
40 240 165 125 95 3 76 4 4×Φ23 139 693 776
50 265 175 135 105 3 88 4 4×Φ23 144 698 804
65 295 200 160 130 3 110 4 8×Φ23 188 799 954
80 325 210 170 140 3 121 4 8×Φ23 208 809 964
100 370 250 200 168 3 150 4.5 8×Φ25 220 821 976
125 440 295 240 202 3 176 4.5 8×Φ30 268 907 1090
150 475 340 280 240 3 204 4.5 8×Φ34 278 917 1100
200 570 405 345 300 3 260 4.5 12×Φ34 320 959 1142
250 670 470 400 325 3 313 4.5 12×Φ41 441 1161 1309
300 750 530 460 412 4 364 4.5 16×Φ41 465 1175 1355
