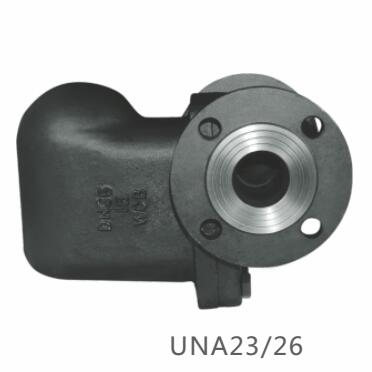

UNA23H,UNA26H杠杆浮球式蒸汽疏水阀

更新时间:2024-04-13 10:04:32

UNA23H,UNA26H杠杆浮球式蒸汽疏水阀

  • 1、产品型号:UNA23H、UNA26H。
  • 2、公称通径:DN15~DN50。
  • 3、公称压力:1.6MPa~2.5MPa~4.0MPa。
  • 4、适用温度:-29ºC~+425ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:蒸汽。
  • 7、结构形式:杠杆式。
  • 8、连接方式:法兰。
  • 9、驱动方式:自动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

UNA23H、UNA26H杠杆浮球式疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得最好的加热效果。

产品特点

1、能连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率。
2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体,无气锁现象,工作平稳无噪音。

工作原理

       该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。

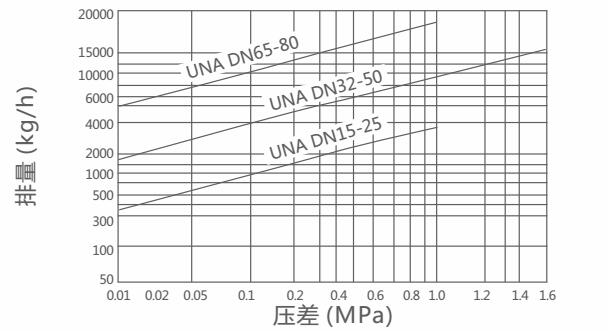

排量图


注:1、图中曲线标注的编号(4,8,12等)代表相应工作压差下的排量及阀座代号
        2、压差是指疏水阀的入口端与出口端的压力差

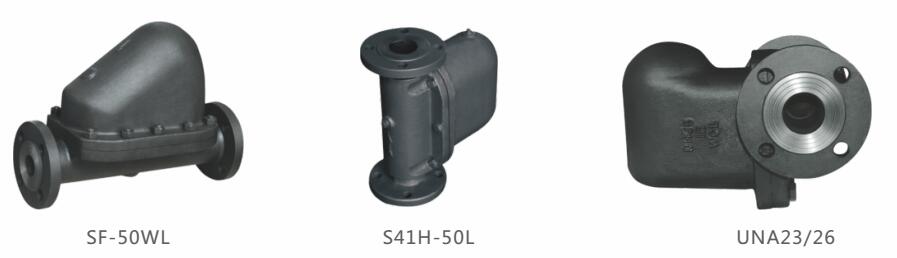

产品示意图

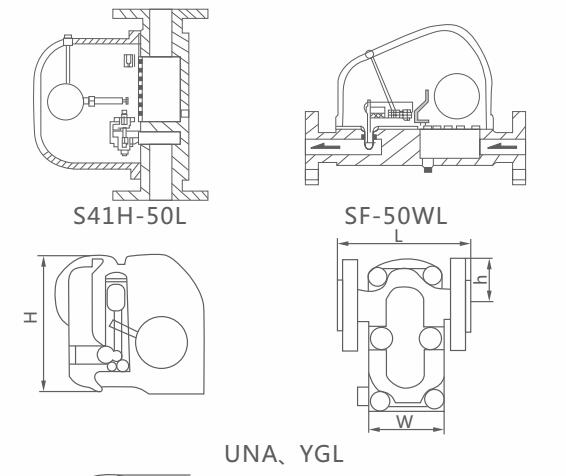

外形结构图



主要外形尺寸

型号 口径DN L H h W
S41H-50L 15 310 230 198 135
S41H-50L 20 310 230 198 135
S41H-50L 25 310 230 198 135
S41H-50L 40 360 295 198 170
S41H-50L 50 360 295 198 170
SF-50WL(垂直式) 50 320 250 160 160
SF-50WL 50 270 250 160 324
UNA23H/UNA26H 15-20 145 128 60 90
UNA23H/UNA26H 25 145 128 60 90
UNA23H/UNA26H 32-50 145 128 60 90

上一篇:SF-50WL杠杆浮球式蒸汽疏水阀 下一篇:没有了
