FT43H杠杆浮球式蒸汽疏水阀

更新时间：2024-04-13 10:04:31

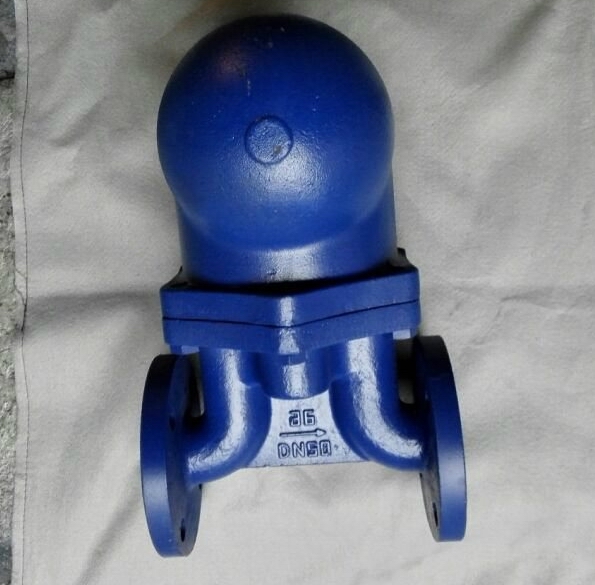

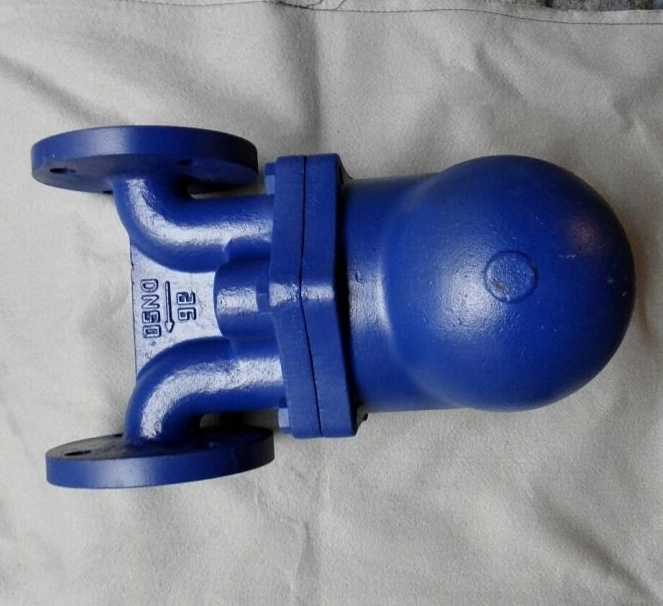

FT43H杠杆浮球式蒸汽疏水阀

  • 1、产品型号：FT43H。
  • 2、公称通径：DN15～DN50。
  • 3、公称压力：1.6MPa～2.5MPa～4.0MPa。
  • 4、公称压力：1.6MPa～2.5MPa～4.0MPa。
  • 5、公称压力：1.6MPa～2.5MPa～4.0MPa。
  • 6、适用介质：水、蒸汽。
  • 7、结构形式：杠杆浮球式。
  • 8、连接方式：法兰、内螺纹、承插焊。
  • 9、驱动方式：自动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

FT43H杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。

产品特点

1、能连续排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。

工作原理

       该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。

排量图


注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
        2、压差是指疏水阀的入口端与出口端的压力差

结构分析图



主要零部件

序号 名称 材料
1 螺柱 WCB
2 螺母 Q235
3 阀体 304
4 弹子密封座 304
5 支架 35CrMoA
6 垫圈 45
7 膜盒密封座 H62
8 膜盒 304
9 杠杆 304
10 浮球 304
11 阀盖 304

外形结构图



主要外形尺寸

型号 口径DN L H h W
FT43H 15 150 250 190 118
20 150 250 190 118
25 160 250 190 118
32 230 335 270 175
40 230 335 270 175
50 230 350 280 175

主要外形尺寸

型号 口径DN L H h W
FT13H 15 120 199 124 110
20 120 199 124 110
25 120 204 129 110
32 120 204 129 110
