ZSJZ马鞍式水流指示器
更新时间：2024-04-13 10:04:13

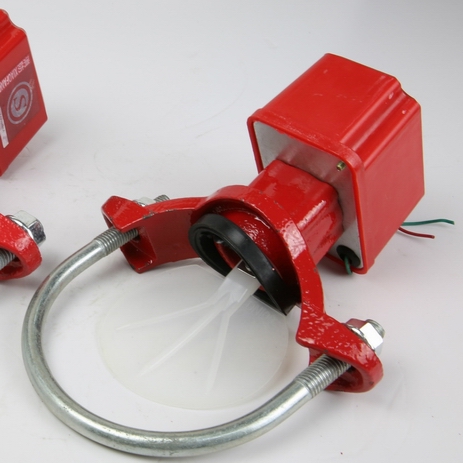

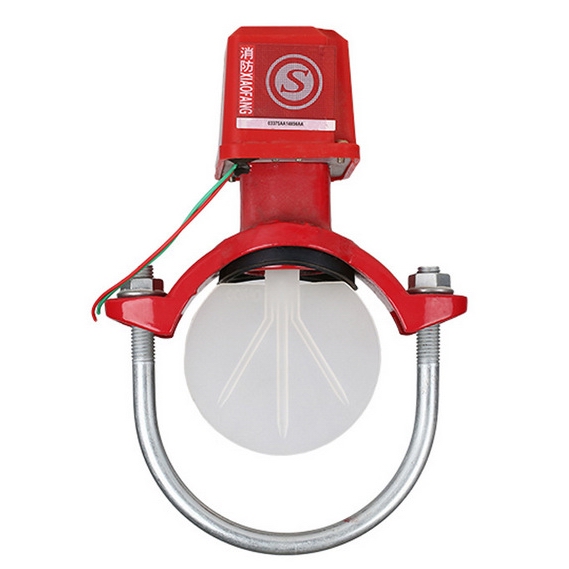

ZSJZ马鞍式水流指示器
- 1、产品型号：ZSJZ。
- 2、公称通径：DN50～DN150。
- 3、工作压力：1.0MPa～1.6MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水、海水。
- 7、结构形式：立式。
- 8、连接方式：马鞍式。
- 9、功能作用：控测水流信号。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
ZSJZ马鞍式水流指示器是自动喷水灭火系统的组成部件，一般安装于系统管网侧的配水 干管或配水管的始端。当叶片感触到水流信号时，会将水流信号转换为电信号，自动报警控制器收到 该信号后，发出指令气动报警系统或启动消防水泵等电器设备，并可显示火灾发生区域。本产品适用 于湿式，干式及预作用等自动灭火系统。下面我们来浅析一下马鞍水流指示器工作原理及用途。
工作原理
当湿式喷水灭火系统中的某分区发生火灾时，喷头感温爆炸开启灭火(或工作人员打开末端试水阀进 行放水试验时)，输水管水流推动叶片，直接(二线制)使微动开关动作,给出水流动信号，使电控箱或消防控中心显示出该分区火警信号。
用途
马鞍式水流指示器是湿式自动喷水灭火系统的一个关健部件。一般安装在系统各分区的消防干管始端，可将 水流动的信号转换为输出电信号,送到电控箱或消防控制中心显示水流动作或火警的区域,对系统实施 监控、报警作用。
维护
1、马鞍式水流指示器应垂直水平安装.水流指示器塑壳顶部距建筑顶棚应至少预留 100mm 空间,以便水流 指示器调试时能打开外壳。
2、连接马鞍式水流指示器的管路保证其前后直管长度不小于管路直径的 5 倍,应根据管路公称直径来选用水 流指示器,及相应配套的浆片(浆片分支方向朝下安装)。
3、马鞍式水流指示器，配 QT450 马鞍式底座，安装时在预定的管路上，用开孔机钻开圆孔，去掉 孔的切屑和垃圾，将马鞍式底跨套在管路的圆孔部位，将Ｕ形螺杆从管道底部套入马鞍底座两侧的圆 孔，再旋紧螺帽。注意不得用力过大，以防造成马鞍底座断裂。
4、接线时可直接将二信号线与微动开关的两信号线连接即可。
5、安装时注意水流方向,不可反方向安装,(铭牌水流方向与管道水流方向一致)。
安装
1、信号阀应安装在马鞍式水流指示器前的管道上，与水流指示器的距离不宜小于 300mm。
2、应水平立装，倾斜度不宜过大，马鞍式水流指示器价格，保证叶片活动灵敏，水流指示器前后应 保持有 5 倍安装管径长度的直管段，消防马鞍式水流指示器，安装时注意水流方向与指示器的箭头一 致。
3、一般安装在每层的水平分支干管或某区域的分支干管上。
4、水流指示器适用于直径为 50～150mm 的管道上安装。
