J145X电动遥控阀

更新时间：2024-04-13 10:04:05

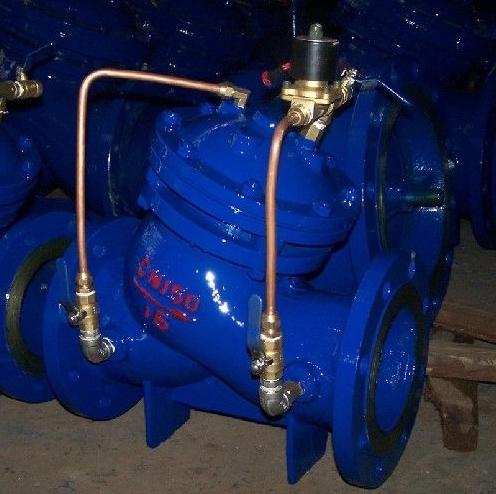

J145X电动遥控阀

  • 1、产品型号：J145X。
  • 2、公称通径：DN50～DN1000。
  • 3、工作压力：1.0MPa～1.6MPa～2.5MPa。
  • 4、适用温度：-20ºC～+80ºC。
  • 5、阀体材质：铸铁、铸钢、不锈钢。
  • 6、适用介质：水、污水、给排水。
  • 7、结构形式：隔膜式。
  • 8、连接方式：法兰。
  • 9、功能作用：远程遥控开关。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

J145X电动遥控阀安装在各类给水、建筑、石油、化工、治金、排水、食品、电站、核电等领域的管路中，根据电信号或手动操作，使阀门打开或关闭。电动遥控阀特点：准确快速的控制反应，关闭速度可调，阀门平稳关闭而不会产生压力波动，采用三向电磁阀，维护简单。

设计标准

设计与制造：GJ/T167-2002的规定
法兰连接按：GB/T9113.1-2010规定
压力实验按：GB/T13927-2008的规定
结构长度按：企业标准和客户固定

结构特点

J145X电动遥控阀主要由阀体、阀瓣、阀杆、电磁导阀、针型阀、小球阀、过滤器等组成。该阀具有操作简单，启闭灵活，无噪音等优点，是实现自动控制，集中控制和远程控制的理想设备。

零部件材料

零件名称 材质
阀体、阀盖 铸铁、铸钢、不锈钢
阀座 锡青铜、不锈钢
阀瓣 碳钢、不锈钢+丁腈橡胶
阀杆 铝青钢、铬不锈钢
膜片 丁腈橡胶
膜片压板 碳钢、不锈钢
弹簧 不锈钢

性能规范

阀体部分 型号 J145X
公称压力Mpa 1.0~2.5Mpa
实验压力 密封Mpa 1.1
强度Mpa 1.5
适用介质 水
介质温度 ≤80℃
驱动部分 驱动介质 水
驱动压力 0.3~1.0
控制部分 控制器输出电压(v) AC220
电磁阀线圈压力(V) DC24
电磁线圈功耗(V) 6

外形结构图



主要外形尺寸1.0MPa

DN L H D D1 n-d
50 205 293 165 125 4-18
65 220 328 185 145 4-18
80 250 364 200 160 8-18
100 290 418 220 180 8-18
125 330 481 250 210 8-18
150 350 543 285 240 8-22
200 400 673 340 295 8-22
250 500 792 395 350 12-22
300 560 927 445 400 12-22
350 600 957 505 460 16-22
400 700 1188 565 515 16-26
450 770 1218 615 565 20-26
500 800 1256 670 620 20-26
600 900 1600 780 725 20-30
700 1000 1750 895 840 24-30
800 1100 1900 1015 950 24-33
900 1200 2100 1115 1050 28-33
1000 1300 2400 1230 1160 28-36

主要外形尺寸1.6MPa

DN L H D D1 n-d
50 205 293 165 125 4-18
65 220 328 185 145 4-18
80 250 364 200 160 8-18
100 290 418 220 180 8-18
125 330 481 250 210 8-18
150 350 543 285 240 8-22
200 400 673 340 295 12-22
250 500 792 405 355 12-26
300 560 927 460 410 12-26
350 600 957 520 470 16-26
400 700 1188 580 525 16-30
450 770 1218 640 585 20-30
500 800 1256 715 650 20-33
600 900 1600 840 770 20-36
700 1000 1750 910 840 24-36
800 1100 1900 1025 950 24-39

主要外形尺寸2.5MPa

DN L H D D1 n-d
50 205 293 165 125 4-18
65 220 328 185 145 8-18
80 250 364 200 160 8-18
100 290 418 235 190 8-22
125 330 481 270 220 8-22
150 350 543 300 250 8-26
200 400 673 360 310 8-26
250 500 792 425 370 12-30
300 560 927 485 430 16-30
350 600 957 555 490 16-33
400 700 1188 620 550 16-36
450 770 1218 670 600 20-36
500 800 1256 730 660 20-36

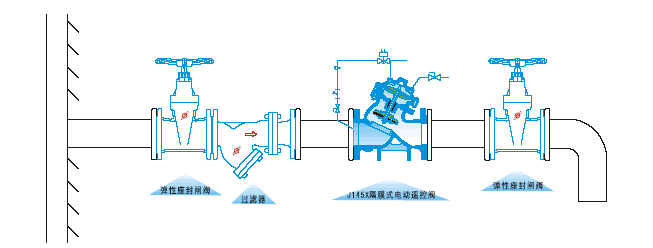

安装示意图
