H108X活塞式电动遥控阀

更新时间：2024-04-13 10:04:09

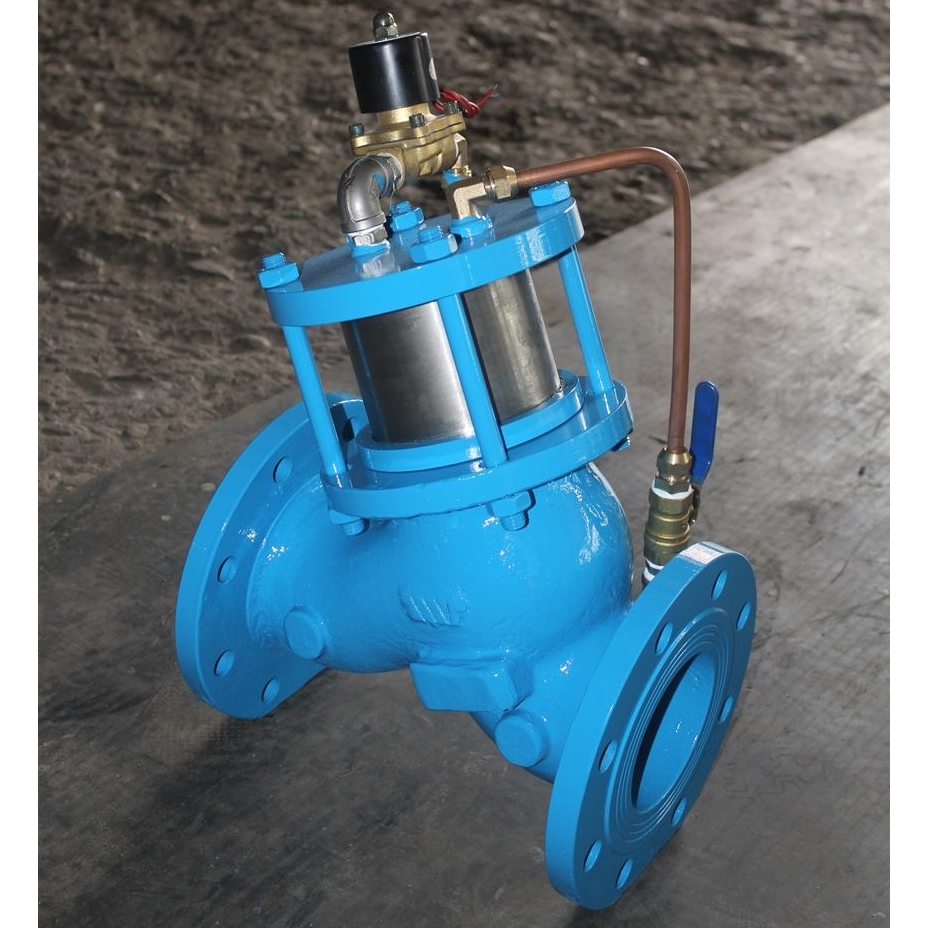

H108X活塞式电动遥控阀

  • 1、产品型号：H108X。
  • 2、公称通径：DN50～DN600。
  • 3、工作压力：1.0MPa～1.6MPa～2.5MPa。
  • 4、适用温度：-0ºC～+80ºC。
  • 5、阀体材质：铸铁、铸钢、不锈钢。
  • 6、适用介质：水、污水、给排水。
  • 7、结构形式：活塞式。
  • 8、连接方式：法兰。
  • 9、功能作用：远程遥控开关。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

H108X活塞式电动遥控阀主要安装在给类给水管道上，根据电信号或手动操作，使阀门打开或关闭。准确快速控制反应。关闭速度可调，阀门平稳关闭而不会产生压力波动。采用三向电磁阀，维护简单。

设计标准

设计与制造：GJ/T167-2002的规定
法兰连接按：GB/T9113.1-2010规定
压力实验按：GB/T13927-2008的规定
结构长度按：企业标准和客户固定

零部件材料

零件名称 材质名称
阀体、阀板、活塞、缸体 不锈钢
阀杆 不锈钢1Cr18Ni9TI,2Cr13
Y型密封圈 丁晴橡胶
垫片 石棉橡胶板
活塞皮碗 牛革，丁晴橡胶

性能规范

阀体部分 型号 H108X
公称压力Mpa 1.0~2.5Mpa
实验压力 密封Mpa 1.1
强度Mpa 1.5
适用介质 水
介质温度 ≤80℃
驱动部分 驱动介质 水
驱动压力 0.3~1.0
控制部分 控制器输出电压(v) AC220
电磁阀线圈压力(V) DC24
电磁线圈功耗(V) 6

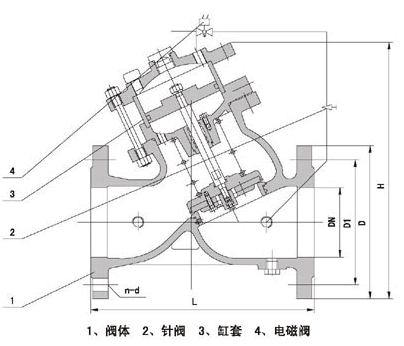

外形结构图



主要外形尺寸

DN L H D D1 n-d
1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5Mpa
50 203 320 165 165 165 125 125 125 4-18 4-18 4-18
65 216 367 185 185 185 145 145 145 4-18 4-18 8-18
80 248 400 200 200 200 160 160 160 8-18 8-18 8-18
100 283 452 220 220 235 180 180 190 8-18 8-18 8-22
125 330 522 250 250 270 210 210 220 8-18 8-18 8-26
150 356 592 285 285 300 240 240 250 8-22 8-22 8-26
200  444 696 340 340 360 295 295 310 8-22 12-22 12-26
250 533 810 395 405 425 350 355 370 12-22 12-26 12-30
300 600 943 445 460 485 400 410 430 12-22 12-26 6-30
350 622 1200 505 520 555 460 470 490 16-22 16-26 16-33
400 698 1230 565 580 620 515 525 550 16-26 16-30 16-36
450 775 1230 615 640 670 565 585 600 20-26 20-30 20-36
500 811 1270 670 715 730 620 650 660 20-26 20-33 22-36
600 900 1600 780 840   725 770   20-30 20-36

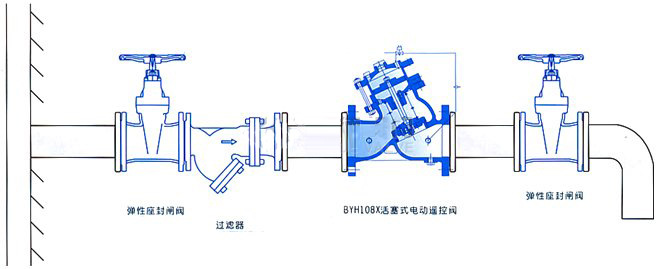

安装示意图
