FA49H人防防爆波阀门
更新时间：2024-04-13 10:04:09
FA49H人防防爆波阀门
- 1、产品型号：FA49H。
- 2、公称通径：DN50～DN200。
- 3、工作压力：1.0MPa～1.6MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸钢、不锈钢。
- 6、适用介质：水、污水、给排水。
- 7、结构形式：弹簧式。
- 8、连接方式：法兰。
- 9、功能作用：保护和安全的作用。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
FA49H人防防爆波阀门是依据建设部《人防工程战术技术要求》及《防空地下室设计规程》的技术要求进行研制的。 该产品是一种既能消除水锤冲击波及阻挡水锤冲击波的安全阀。又是人防工程管道防护专用设备，该产品研制成功填补了国内空白。 该阀性能好、安装简便，可适用于六级和五级抗力的人防工程管道防护。该阀已列建设部人防地下室建设标准图籍中，在全国进行应用。产品用途
FA49H人防防爆波阀门是安装在人防工程给水，采暖管道上的一种防护设备，平时阀门是开启状态。依靠挡消结合的办法。可阻止冲击波沿管道进入工程内部，从而达到消除破坏性冲击波，起到保护系统设施正常运转和安全防护的目的，保证室内人员设备的安全。工作原理
FA49H人防防爆波阀门平时在正常使用的工作压力条件下，弹簧支撑的阀板处于开启位置，可使管道内的介质正常通过，战时通过甭站贮水池或破裂的管道，当有冲击波传入人防防爆波阀门时，阀板前的压力突然增加，阀板前后形成强烈的压差。在高压室的作用下，弹簧被压缩，阀板迅速到达关闭位置，把冲击波阻挡在阀板之外，化解了冲击波的破坏力。通过阻挡和化解起到保护和安全的作用。冲击波过后，阀板仍处于开启位置，管道恢复到正常的工作状态。零部件材料
| 零件名称 | 阀体、阀盖 | 弹簧 |
| 材 料 | 碳钢 | 不锈钢 |

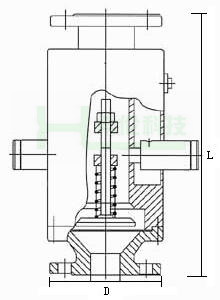

外形结构图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 390 | 440 | 440 | 500 | 520 | 535 | 600 |
| D | 160 | 160 | 160 | 220 | 270 | 270 | 375 |
.安装及维护
1：安装前检查主阀活门是否灵活，连接部件是否松动现象。2：通经较大的产品安装在地沟时，底部应装承托架。
3：使用期间应经常对阀门进行检查，打开放水孔栓塞，排除存放在消波室里的水。
4：每一至两年应对主阀检查保养一次。清除阀门杂质以及密封面的水垢，以利阀门正常运转。
5：如发现主阀弹簧锈蚀严重时应更换。

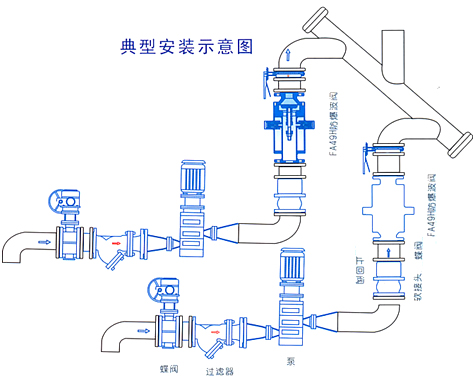

安装示意图
