900X消防紧急关闭阀

更新时间：2024-04-13 10:04:08

900X消防紧急关闭阀

1、产品型号：900X。
2、公称通径：DN20～DN800。
3、工作压力：1.0MPa～1.6MPa～2.5MPa。
4、适用温度：-0ºC～+80ºC。
5、阀体材质：铸铁、铸钢、不锈钢。
6、适用介质：水、污水、给排水。
7、结构形式：弹簧活塞式。
8、连接方式：法兰。
9、功能作用：紧急关闭。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

900X消防紧急关闭阀用于生活供水和消防供水并联供水系统中，正常情况供生活用水，当火灾发生时消防用水时，阀门自动关闭生活用水，确保足够的消防用水。当消防停止用水时压力减少，阀门自动恢复生活用水，该阀使系统无须另设专门的消防单独供水管网，大大地节省了工程建设成本和日常的用水量。该阀控制灵敏、安全可靠、调试简单、使用寿命长。

工作原理

900X消防紧急关闭阀当出口压力低于导阀设定的压力时，导阀此时处于开通状态，主阀上腔压力与主阀出口压力相等，进口与吃口存在压差，水流经阀口出口流出，当消防泵气泵时，或变平泵压力升高时，超过导阀设定压力，由主阀进口向导阀管控制室压力升高，作用在弹簧压力增大，向下压紧，带动阀芯下移，使导阀关闭，此时主阀进口压力通过节流阀补充到主阀阀盖上腔，因阀瓣受到向下压力大于向上推力，主阀关闭。值得注意的是，进口压力小于设定压力是，主阀处于开启状态，进口压力大于设定压力，阀瓣关闭。

技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

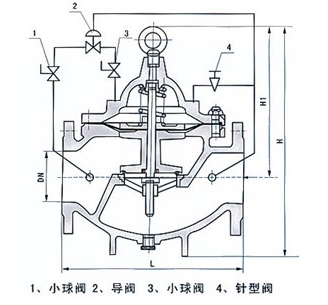

外形结构图

主要外形尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	247	247	247	278	278	298	313	350	365	420	450	470	490	526	576	570
H	342	342	342	395	395	405	430	510	560	585	675	730	760	840	910	910

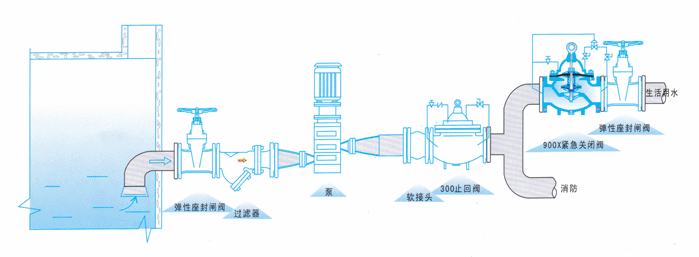

安装示意图

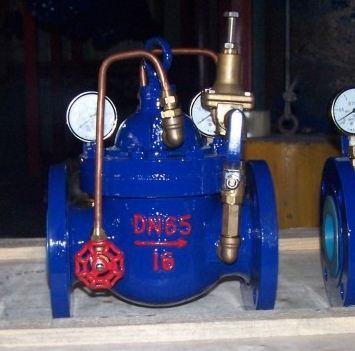

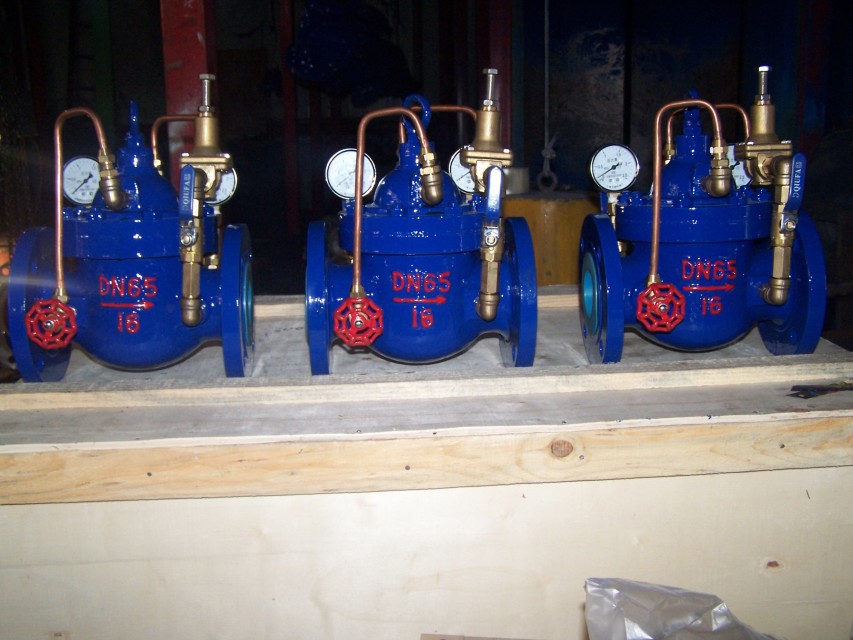

产品实拍图
