800X压差旁通平衡阀
更新时间：2024-04-13 10:04:08
800X压差旁通平衡阀
- 1、产品型号：800X。
- 2、公称通径：DN20～DN800。
- 3、工作压力：1.0MPa～1.6MPa～2.5MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水、给排水。
- 7、结构形式：膜片压板式。
- 8、连接方式：法兰。
- 9、功能作用：平衡压差。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
800X压差旁通平衡阀是一种用于空调系统供、回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。工作原理
800X压差旁通平衡阀主要由针阀，压差控制导阀，球阀，微型过滤器和压力表组成水力控制阀接管系统，通过专门设计导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀出口压差在设定值上。结构特点
800X压差旁通平衡阀一般对阀门而言，当阀芯开度一定程度时，阀门通过流量的大型而变化，是用一个自动调节阀瓣和手动调节组成，利用介质自身流量和压差变化，自我控制而保持流经被该系统控制流量不变的阀门。技术参数
| 公称压力Mpa | 壳体实验压力Mpa | 密封实验压力Mpa | 适用介质 | 适用温度 |
| 1.0 | 1.5 | 1.1 | 水 | 0~80℃ |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
主要零件
| 零件名称 | 材质 |
| 阀体，阀盖 | 铸铁，铸钢，球墨铸铁 |
| 阀座 | 青铜，不锈钢 |
| 阀瓣 | 碳钢，不锈钢，丁晴橡胶 |
| 阀杆 | 青铜，不锈钢 |
| 膜片压板 | 铸钢，不休钢 |
| 弹簧 | 不锈钢 |

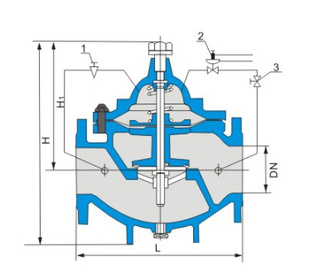

外形结构图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 210 | 245 | 265 | 290 | 330 | 355 | 505 | 555 | 610 | 650 | 758 |
| H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 |
| H2 | 610 | 625 | 642 | 750 | 808 | 864 | 1135 | 1185 | 1325 | 1385 | 1445 |

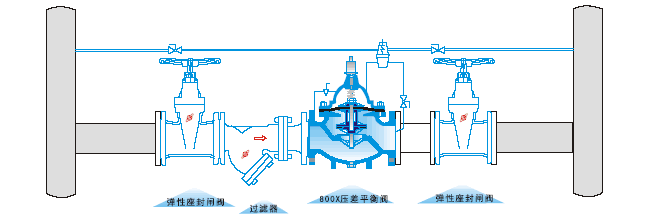

安装示意图
