700X水泵控制阀

更新时间：2024-04-13 10:04:04

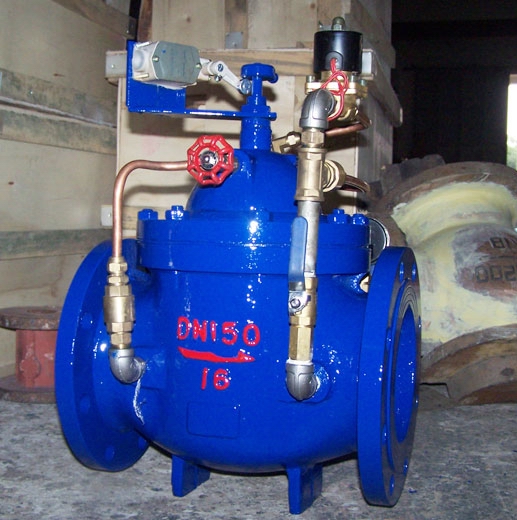

700X水泵控制阀

1、产品型号：700X。
2、公称通径：DN50～DN400。
3、工作压力：1.0MPa～1.6MPa～2.5MPa。
4、适用温度：-0ºC～+80ºC。
5、阀体材质：铸铁、铸钢、不锈钢。
6、适用介质：水、污水、给排水。
7、结构形式：膜片压板式。
8、连接方式：法兰。
9、功能作用：保护水泵及防止水锤。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

700X水泵控制阀是一种安装在水泵出口处，防止介质倒流的逆止类阀门。当水泵即将停止供水前，阀门先行缓慢关闭90%左右，防止突然停泵而产生的水锤和水击声，当水泵完全停止后，阀门在完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装，维修方便。

工作原理

700X水泵控制阀当水泵工作阀门向下游供水时，电磁导阀全开，针阀调到适当开度，上游水经过针阀，导阀，单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室压力保持主阀处于合适开度，保持下游正常供水。
700X水泵控制阀当水泵停止工作时，电磁导阀先关闭，主阀停止排水，主阀室压力升高，主阀开始关闭，当关闭90%时，主阀上部行程开关输出停泵信号，水泵停止运转，此时，主阀下游水经过单向阀进入主控制室，控制室压力升高，主阀关闭。

技术参数

公称压力Mpa	壳体实验压力Mpa	密封实验压力Mpa	适用介质	适用温度
1.0	1.5	1.1	水	0~80℃
1.6	2.4	1.76
2.5	3.75	2.75

主要零件

零件名称	材质
阀体，阀盖	铸铁，铸钢，球墨铸铁
阀座	青铜，不锈钢
阀瓣	碳钢，不锈钢，丁晴橡胶
阀杆	青铜，不锈钢
膜片压板	铸钢，不休钢
弹簧	不锈钢

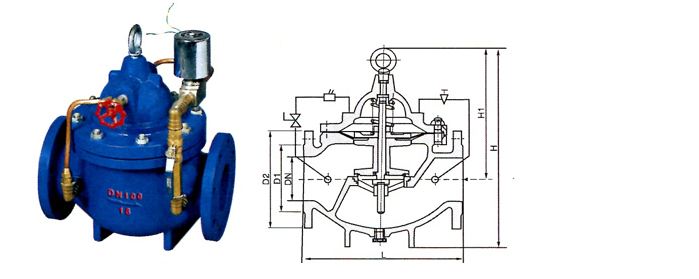

外形结构图

主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	210	245	265	290	330	355	505	555	610	650	758
H1	160	180	200	270	310	320	370	430	480	525	580
H	395	405	430	510	560	585	675	730	760	840	910

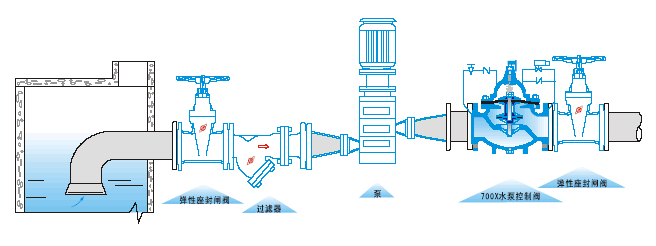

安装示意图
