400X水力流量控制阀

更新时间：2024-04-13 10:04:06

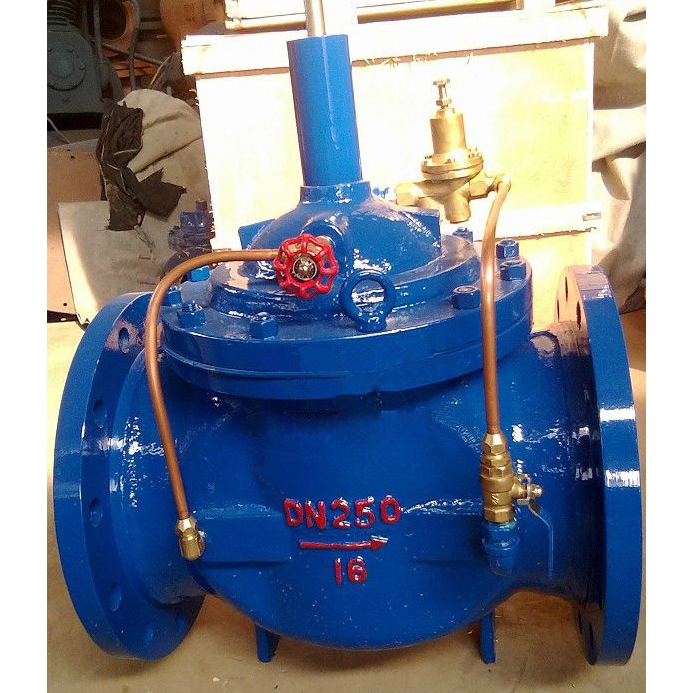

400X水力流量控制阀

  • 1、产品型号：400X。
  • 2、公称通径：DN20～DN800。
  • 3、工作压力：1.0MPa～1.6MPa～2.5MPa。
  • 4、适用温度：-0ºC～+80ºC。
  • 5、阀体材质：铸铁、铸钢、不锈钢。
  • 6、适用介质：水、污水、给排水。
  • 7、结构形式：先导式。
  • 8、连接方式：法兰。
  • 9、功能作用：流量控制。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

400X水力流量控制阀是一种采用高精度先导方式控制流量的多功能阀门，适用于管道需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响到下游的流量，该阀一该常规节流阀使孔板或纯机械地减少流域面积的原理，利用相关导阀，最大限度地减少能量在节流过程中的损失。如遇紧急情况水力流量控制阀可以安全截止流量，避免损失。控制灵敏度高，安全可靠，调试方便，使用寿命长。

结构特点

400X水力流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 出口可调压力(MPa) 压力特性
△P2P1		 流量特性
△P2P1		 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 P2×8% P2×15% 水 0-80
1.6 2.4 1.76 0.10-1.2 P2×10% P2×20%
2.5 3.75 2.75 0.15-1.6 P2×12% P2×25%

主要零件

零件名称 零件材料
阀体阀盖 WCB
阀座阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

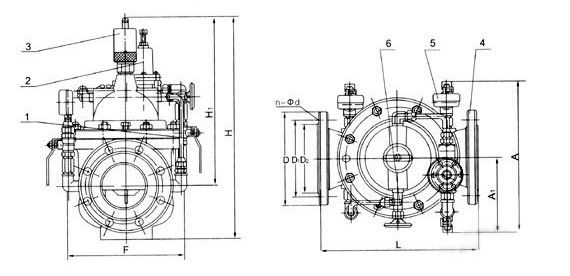

外形结构图



主要外形尺寸

DN L A A1 H H1 F D
mm		 D1
mm		 D2
mm
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56
25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65
32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76
40 240 330 155 395 278 170 150 150 150 110 110 110 88 88 84
50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99
65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118
80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132
100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156
125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184
150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211
200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274
250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330
300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389
350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448
400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503
450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548
500 1075 980 490 1135 665 830 670 715 730 620 650 660 585 585 609
600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720
700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820
800 1750 1250 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928

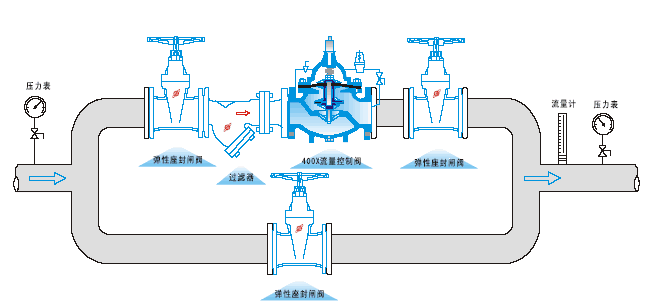

安装示意图
