300X缓闭式止回阀

更新时间：2024-04-13 10:04:06

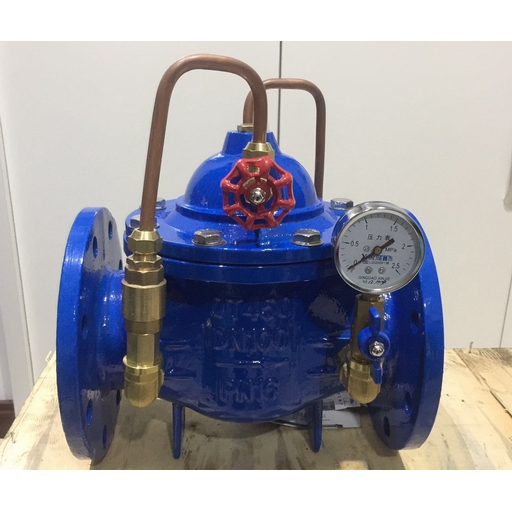

300X缓闭式止回阀

  • 1、产品型号：300X。
  • 2、公称通径：DN20～DN800。
  • 3、工作压力：1.0MPa～1.6MPa～2.5MPa。
  • 4、适用温度：-0ºC～+80ºC。
  • 5、阀体材质：铸铁、铸钢、不锈钢。
  • 6、适用介质：水、污水、给排水。
  • 7、结构形式：弹簧式。
  • 8、连接方式：法兰。
  • 9、功能作用：缓开、速闭、缓闭。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

300X缓闭式止回阀是安装在高层建筑给水系统以及其它给水系统的水泵出口处，防止介质倒流，水锤及水击现象的智能型阀门，可有效提高供水系统的安全可靠性。该阀将缓开、速闭、缓闭消除水锤技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大，压力损失小，适用于600口径以下的管道。

结构特点

300X缓闭式止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。300X缓闭式止回阀利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。300X缓闭式止回阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理

当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 水 0-80
1.6 2.4 1.76
2.5 3.75 2.75

主要零件

零件名称 零件材料
阀体阀盖 WCB
阀座阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

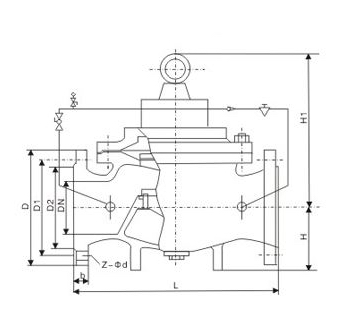

外形结构图



主要外形尺寸

DN L A A1 H H1 F D
mm		 D1
mm		 D2
mm
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 282 200 172 106 116 105 105 105 75 75 75 58 58 56
25 180 282 200 172 106 116 115 115 115 85 85 85 68 68 65
32 180 282 200 172 106 116 140 140 140 100 100 100 78 78 76
40 240 320 210 265 210 170 150 150 150 110 110 110 88 88 84
50 240 320 210 265 210 170 165 165 165 125 125 125 102 102 99
65 250 330 215 310 215 180 185 185 185 145 145 145 122 122 118
80 285 350 220 350 245 210 200 200 200 160 160 160 133 133 132
100 360 410 230 460 305 275 220 220 235 180 180 190 158 158 156
125 400 420 245 520 365 310 250 250 270 210 210 220 184 184 184
150 455 430 260 570 415 355 285 285 300 240 240 250 212 212 211
200 585 440 280 695 510 460 340 340 360 295 295 310 268 268 274
250 650 450 300 780 560 500 395 405 425 350 355 370 320 320 330
300 800 460 320 902 658 580 445 460 485 400 410 430 370 370 389
350 860 470 340 1025 696 640 505 520 555 460 470 490 430 430 448
400 960 480 360 1080 735 715 565 580 620 515 525 550 482 482 503
450 1075 530 395 1030 610 780 615 640 670 565 585 600 532 550 548
500 1075 580 420 1135 665 830 670 715 730 620 650 660 585 585 609
600 1230 600 445 1270 725 920 780 840 845 725 770 770 685 685 720
700 1650 730 495 1460 865 980 895 910 960 840 840 875 800 800 820
800 1750 830 530 1640 925 1050 1015 1025 1085 950 950 990 905 905 928

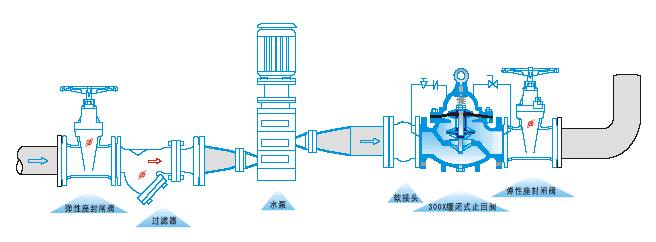

安装示意图
