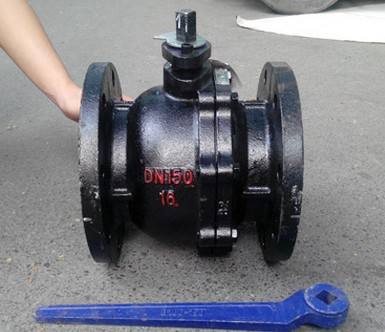

Q41F铸铁球阀
更新时间：2024-04-13 10:04:32
Q41F铸铁球阀
- 1、产品型号：Q41F。
- 2、公称通径：DN15～DN300。
- 3、公称压力：1.6Mpa～1.0Mpa。
- 4、适用温度：-29～200ºC。
- 5、阀体材质：铸铁、HT200、Q235。
- 6、适用介质：水、油、气体、液体。
- 7、结构形式：球形。
- 8、连接方式：法兰。
- 9、驱动方式：手动、电动、气动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
Q41F铸铁球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具优点1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
主要性能规范 Capability Criterion
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
| GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
压力试验 Pressure Test
| 公称压力NominalPressure | 1.6 |
|
强度试验 Shell Test |
2.4 |
|
水密封试验 Water Seal Test |
1.8 |
|
气密封试验 Air Seal Test |
0.4-0.7 |
主要零件材料 Materials Of main Parts
|
阀体 Body |
HT200 | Q235 |
|
球体阀杆 Ball Stem |
304 | 1Cr18Ni9Ti |
|
阀座 Seat |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL | |
|
垫片 Shim |
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket | |
|
阀杆座 Stem Seat |
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite | |
|
填料 Packing |
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite | |
|
温度 Temperature |
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) | |
|
介质 Medium |
水、蒸汽、油品Water steamOil goods | |
外形结构图
主要外型尺寸 Main outer Size
| 1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
| Q41F-16 | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 |
