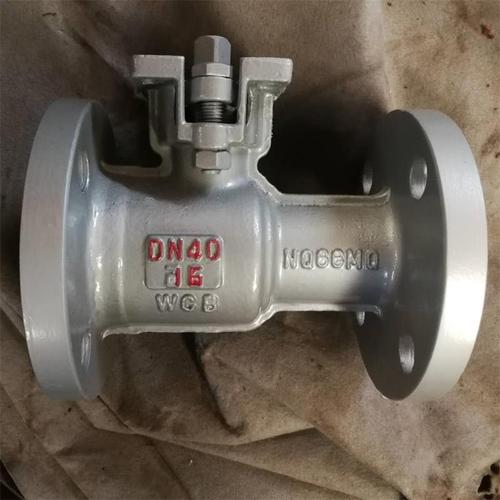

Q41M，Q41PPL铸钢一体式高温球阀

更新时间：2024-04-13 10:04:55

Q41M，Q41PPL铸钢一体式高温球阀

  • 1、产品型号：Q41M、Q41H、Q41PPL。
  • 2、公称通径：DN15～DN200。
  • 3、公称压力：1.6Mpa～2.5MPa。
  • 4、适用温度：-20～350℃～550℃。
  • 5、阀体材质：铸钢。
  • 6、适用介质：水、油、蒸汽、导热油、气及某些腐蚀性液体。
  • 7、结构形式：球形。
  • 8、连接方式：法兰。
  • 9、驱动方式：手动、蜗轮、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Q41M，Q41PPL铸钢一体式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。

性能参数

型号 公称压力
(MPa)		 强度试验压力
(MPa)		 密封试验压
(MPa)		 适用温度
(℃)		 适用介质
Q41PPL-16C 1.6 2.4 1.8 -28～+300 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q41PPL-25C 2.5 3.8 2.8 -28～+350 (PPN)

主要零部件材料:

序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3 球 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450－10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢

外形结构图

主要外形尺寸

型号 规格 尺寸
L D D 1 D 2 z-φd H b
Q41PPL-16 15 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24

结构特点及作用原理

　　 该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
　　 顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
