KHB3K(BK3)二位三通高压球阀

更新时间：2024-04-13 10:04:43

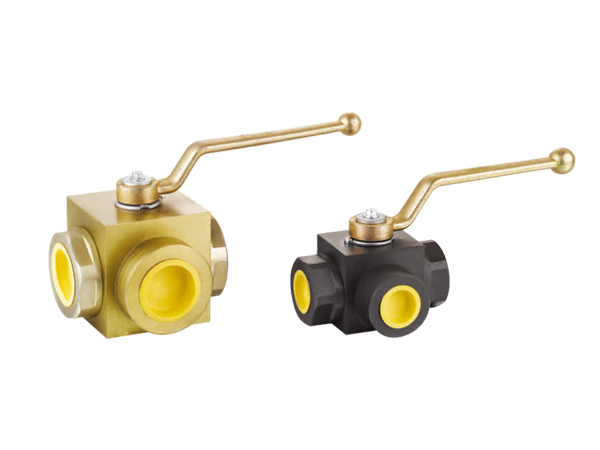

KHB3K(BK3)二位三通高压球阀

1、产品型号：KHB3K(BK3)。
2、公称通径：DN6～DN50。
3、公称压力：31.5Mpa～40.0Mpa～50.0Mpa。
4、适用温度：-20～+100℃～+170℃。
5、阀体材质：铸钢、不锈钢。
6、适用介质：水、油、气体、液体。
7、结构形式：三通球形。
8、连接方式：内螺纹、外螺纹。
9、驱动方式：手动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

KHB3K(BK3)二位三通高压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力最小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

产品特点

KHB3K(BK3)二位三通高压球阀是我公司引进德国先进技术工艺，主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。

图形符号

型号说明

① 系列代号：KHB3K（BK3）系列二位三通球阀
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

外形结构图

M连接口略图

M连接口外形尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	45	13.5	33	8	09	22	27.5
KHB3K-M22×1.5	500	08	08	16	M22×1.5	12	76	42	32	49	16	36	10	09	27	33
KHB3K-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	49	16	36	10	09	27	33
KHB3K-M30×1.5	400	16	15	24	M30×1.5	13	84	48	38	61	19	45	11	09	32	37
KHB3K-M36×2	315	20	20	30	M36×2	15	103	60	48	70	25	55	11	12	41	45.5
KHB3K-M42×2	315	25	23	35	M42×2	18	116	65	57	79	28.5	64	11	12	50	54
KHB3K-M52×2	315	32	32	40	M52×2	20	149	84	75	101	37.5	84	12	14	60	70
KHB3K-M60×2	315	40	38	45	M60×2	22	174	91	85	112	42.5	95	12	14	70	84

G连接口略图

G连接口外形尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-G1/8	500	04	06	／	G1/8	10	69	40	26	45	13.5	33	8	09	22	35
KHB3K-G1/4	500	06	06	／	G1/4	14	69	40	26	45	13.5	33	8	09	22	35
KHB3K-G3/8	500	10	10	／	G3/8	14	72	42	32	49	16	36	10	09	27	36
KHB3K-G1/2	500	13	12	／	G1/2	16	83	48	35	49	17	40	10	09	30	40
KHB3K-G1/2	400	16	15	／	G1/2	16	83	48	38	61	19	45	11	09	32	42
KHB3K-G3/4	315	20	20	／	G3/4	18	95	60	48	70	25	55	11	12	41	49
KHB3K-G1	315	25	25	／	G1	21	113	65	57	79	28.5	64	11	12	50	56.5
KHB3K-G 11/4	315	32	32	／	G 11/4	22	110	84	75	101	37.5	84	12	14	60	62.5
KHB3K-G 11/2	315	40	38	／	G 11/2	24	130	91	85	112	42.5	95	12	14	70	61
KHB3K-G2	315	50	48	／	G2	26	140	100	105	131	52.5	112	12	14	80	62.5

NPT连接口略图

NPT连接口外形尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-NPT1/8	500	04	06	／	NPT1/8	10	69	40	26	45	13.5	33	8	09	22	35
KHB3K-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	45	13.5	33	8	09	22	35
KHB3K-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	49	16	36	10	09	27	36
KHB3K-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	49	17	40	10	09	30	40
KHB3K-NPT1/2	400	16	15	／	NPT1/2	16	83	48	38	61	19	45	11	09	32	42
KHB3K-NPT3/4	315	20	20	／	NPT3/4	18	95	60	48	70	25	55	11	12	41	49
KHB3K-NPT1	315	25	25	／	NPT1	21	113	65	57	79	28.5	64	11	12	50	56.5
KHB3K-NPT 11/4	315	32	32	／	NPT 11/4	22	110	84	75	101	37.5	84	12	14	60	62.5
KHB3K-NPT 11/2	315	40	38	／	NPT 11/2	24	130	91	85	112	42.5	95	12	14	70	61
KHB3K-NPT2	315	50	48	／	NPT2	26	140	100	105	131	52.5	112	12	14	80	62.5

LR连接口略图

LR连接口外形尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-06LR	500	04	04	06	M12×1.5	10	67	40	26	45	13.5	33	8	09	22	33.5
KHB3K-08LR	500	06	06	08	M14×1.5	10	67	40	26	45	13.5	33	8	09	22	33.5
KHB3K-10LR	500	08	08	10	M16×1.5	11	74	42	32	49	16	36	10	09	27	37
KHB3K-12LR	500	10	10	12	M18×1.5	11	74	42	32	49	16	36	10	09	27	37
KHB3K-15LR	500	13	12	15	M22×1.5	12	82	48	35	53	17	40	10	09	30	40
KHB3K-15LR	500	12	12	15	M22×1.5	12	82	48	38	61	19	45	11	09	32	40
KHB3K-18LR	500	13	12	18	M26×1.5	12	82	48	35	53	17	40	10	09	30	42
KHB3K-18LR	400	16	15	18	M26×1.5	12	82	48	38	61	19	45	11	09	32	42
KHB3K-22LR	315	20	19	22	M30×2	14	101	60	48	70	25	55	11	12	41	52
KHB3K-28LR	315	25	24	28	M36×2	14	108	65	57	79	28.5	64	11	12	50	54
KHB3K-35LR	315	32	30	35	M45×2	16	141	84	75	101	37.5	84	12	14	60	66
KHB3K-42LR	315	40	36	42	M52×2	16	162	91	85	112	42.5	95	12	14	70	78

SR连接口略图

SR连接口外形尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-08SR	500	04	05	08	M16×1.5	12	73	40	26	45	13.5	33	8	09	22	37
KHB3K-10SR	500	06	06	10	M18×1.5	12	73	40	26	45	13.5	33	8	09	22	37
KHB3K-12SR	500	08	08	12	M20×1.5	12	76	42	32	49	16	36	10	09	27	38
KHB3K-14SR	500	10	10	14	M22×1.5	14	80	42	32	49	16	36	10	09	27	40
KHB3K-16SR	500	13	12	16	M24×1.5	14	86	48	35	53	17	40	10	09	30	44
KHB3K-16SR	500	12	12	16	M24×1.5	14	86	48	38	61	19	45	11	09	32	43.5
KHB3K-20SR	500	13	12	20	M30×2	16	90	48	35	53	17	40	10	09	30	44
KHB3K-20SR	400	16	15	20	M30×2	16	90	48	38	61	19	45	11	09	32	45.5
KHB3K-25SR	315	20	20	25	M36×2	18	109	60	48	70	25	55	11	12	41	56
KHB3K-30SR	315	25	25	30	M42×2	20	120	65	57	79	28.5	64	11	12	50	60
KHB3K-38SR	315	32	30	38	M52×2	22	153	84	75	101	37.5	84	12	14	60	72
