Q347MF(喷煤粉)卸灰球阀

更新时间:2024-04-13 10:04:50

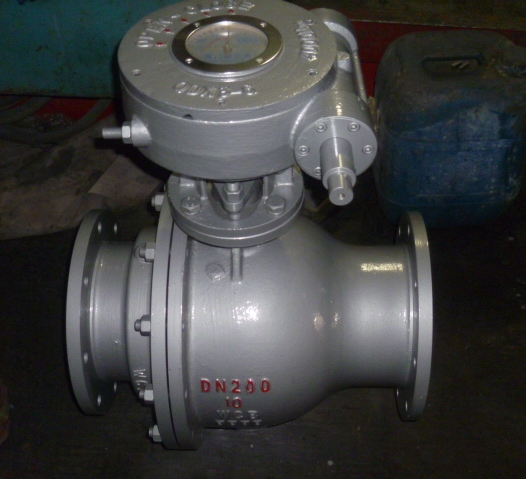

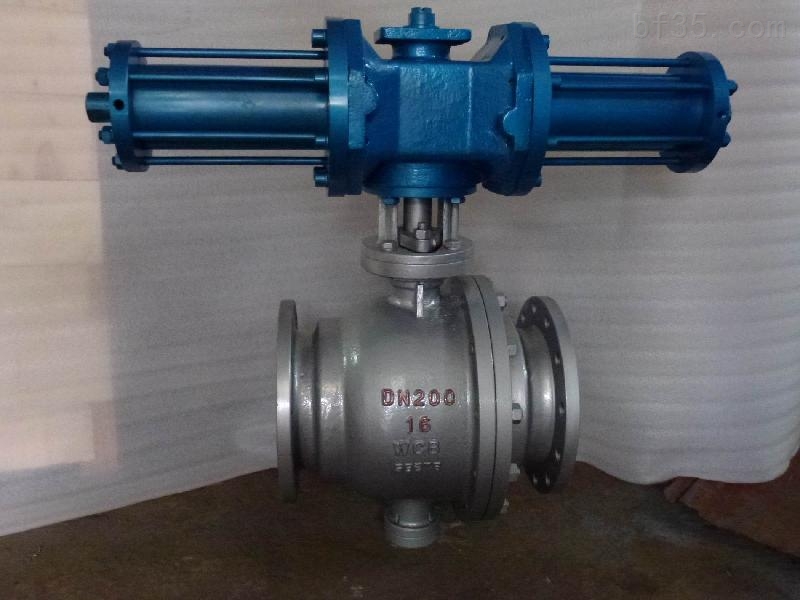

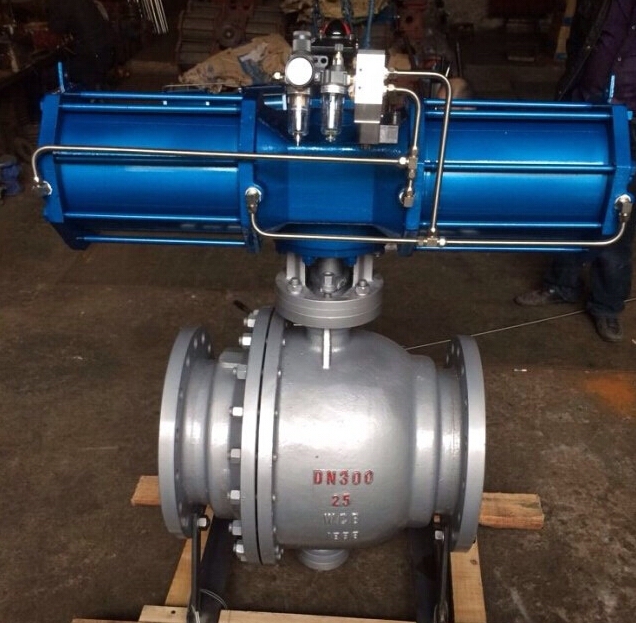

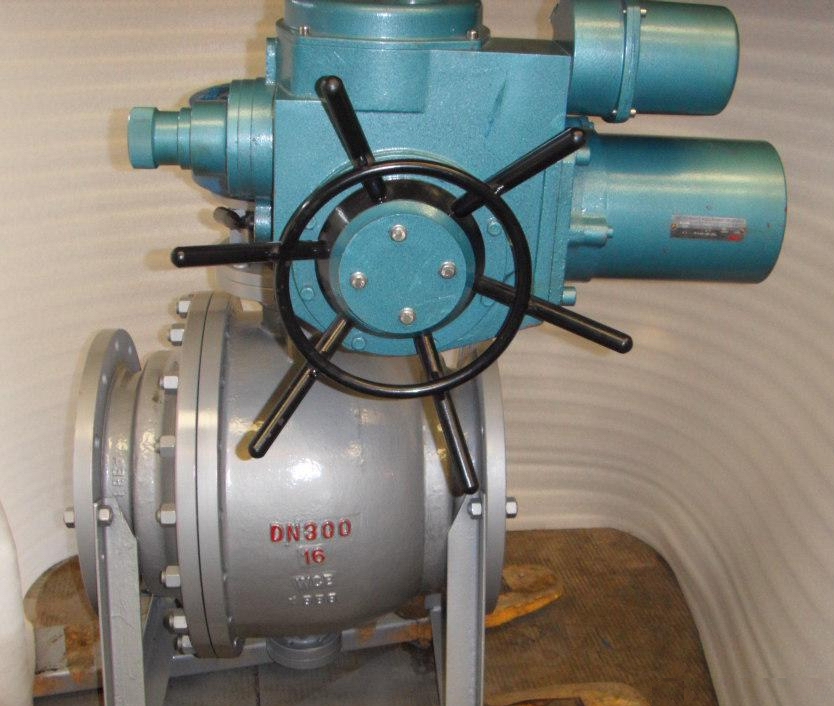

Q347MF(喷煤粉)卸灰球阀

  • 1、产品型号:Q347MF。
  • 2、公称通径:DN50~DN500。
  • 3、公称压力:1.6Mpa~2.5Mpa~4.0Mpa。
  • 4、适用温度:-20~+100℃~+450℃。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:石灰、煤灰、煤渣。
  • 7、结构形式:球形。
  • 8、连接方式:法兰。
  • 9、驱动方式:蜗轮、气动、液动、电动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Q347MF(喷煤粉)卸灰球阀是作为控制含尘、含固体粉末,特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系统。采用双阀杆结构,可长期保持开启和关闭的位置精度;开启和关闭的扭矩小,灵活轻便;执行机构有手动、气动、液动、电动等,可远距离控制或计算机程控,单向密封和进口缩孔式结构,特别适用于喷煤粉的气固二项介质中,不会积灰卡阻;密封圈、密封座、球体采用专门材料和特殊工艺处理,耐磨损、寿命长;密封圈装有自动磨损补偿装置,不会因使用一段时间后磨损产生泄漏。

产品特点

1、阀座带有磨损自动补偿装置,有效确保阀门的密封性能。
2、特殊材料制成的密封圈,具有耐高温、耐磨损、使用寿命长的特点。
3.阀杆采用整体锻造并调制处理,硬度达到HB220~250,阀杆采用防吹出结构设计,根据需要可加长阀杆用于埋地场所;
4.根据客户需要,卸灰球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5.密封副形式多样,根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计。
6.根据需要可设置注脂辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封。
7.喷煤粉卸灰球阀还具有结构紧凑、启闭灵活、安装维修方便等特点。

主要零件材料及性能

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13 1Cr13
司太立合金
本体材料
柔性石墨
不锈钢加柔性石墨
08软钢
F304 F316
柔性石墨
编结石墨
-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

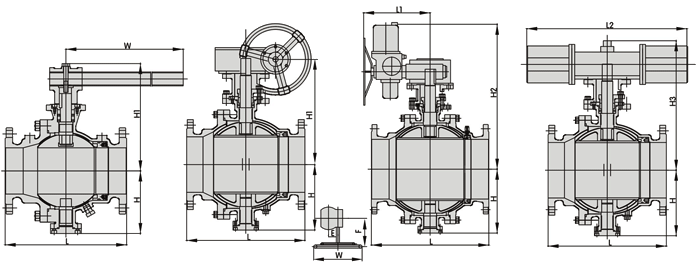

外形结构图

主要连接尺寸

公称压力 50 65 80 100 125 150 200 250 300 350 400 450 500
系列1L 216 241 283 305 356 394 457 533 610 686 762 864 914
系列2L - - - - - - 500 600 700 800 900 - 1000
H 102 114 127 152 184 219 273 360 395 430 470 550 580
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840
E - - - - - - 115 116 171 171 257 257 257
F - - - - - - 350 350 400 420 400 420 400
W 230 400 400 650 1050 1050 600 600 800 800 800 800 800
WT(KG) 12 16 22 35 58 74 205 322 460 576 864 1280 1600
电动 H2 - - - - - 554 600 652 760 770 830 - 940
L1 - - - - - 235 235 235 259 400 400 - 410
气动 H3 274 379 389 479 552 666 736 926 1059 1127 1127 1468 1538
L2 270 405 405 576 576 776 776 776 1060 1060 1060 1360 1360
