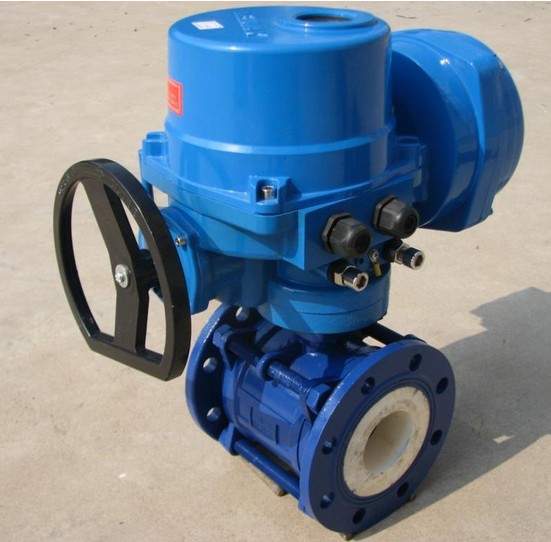

Q941TC电动陶瓷球阀

更新时间：2024-04-13 10:04:36

Q941TC电动陶瓷球阀

1、产品型号：Q941TC。
2、公称通径：DN15～DN300。
3、公称压力：1.6Mpa～32.0Mpa。
4、适用温度：-29～180ºC～550ºC。
5、阀体材质：铸钢、不锈钢。
6、适用介质：酸、碱、石灰、煤渣、带颗粒纤维状。
7、结构形式：球形。
8、连接方式：法兰。
9、驱动方式：手动、电动、气动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Q941TC电动陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆蜗轮陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。

产品特点

阀门球体、阀座和阀体内部与介质接触部件均为结构陶瓷材料，具有出色的耐腐蚀、耐磨损和耐冲刷性能。阀球和阀座精密研磨达到零泄露。

技术数据

连接标准：GB/T 9113
适用温度：-20°C~550°C
试验标准：GB/T 13927
公称通径：DN15~DN300

材质

阀体：碳钢/不锈钢
阀芯：结构陶瓷

应用领域

电厂脱硫脱硝
钢厂喷煤
冶金
造纸
硅粉输送
煤化工

适用介质

含固体颗粒的硫酸、盐酸、石灰水、石膏浆液、黑水、灰水等。
硅粉、煤灰、煤粉等高磨损、高腐蚀、干粉类介质。

设计制造标准规范

设计依据	GB	API
设计与制造标准	JB/T10529-2005，GB/T12237-2007	API608-2012
结构长度设计标准	GB/T12221-2005	ASME B16.10-2009
连接端设计标准	GB/T9113-2010	ASME B16.5-2013
驱动装置连接设计标准	GB/T12223-2005	BS EN ISO 5211-2001
主体材料设计标准	GB/T12228-2006，NB/T47010-2010	ASTM A105/A105M-2014，ASTM A182/A182M-2015
检验与试验标准	JB/T 9092-1999	API 598-2009

材料选型表

序号	名称	材质
1	阀体	A105、WCB、SS304、SS316、CF8、CF8M、CF3、CF3M
2	阀芯	氧化锆（3Y-ZrO2）、氧化铝（AI2O3）
3	阀杆/轴套/填料压套	17-4PH、316L、合金材料
4	密封部件	VMQ、FKM、PTFE
5	填料	PTFE、RPTFE、石墨
6	压板/支架	CF8、WCB
7	螺栓/垫圈	A193-B7/A194-2H/SS304

主要材质表

1	阀体	SS304
2	支架	CF8
3	填料压套	CF8
4	球体	陶瓷
5	阀座	陶瓷
6	中体	陶瓷
7	接管	陶瓷
8	阀杆	17-4PH
9	密封填料	PTFE
10	O型圈	硅胶

外形结构图

外形连接尺寸GB/T9113.1-2000 PN1.6MPA RF

DN	H	L	ØD	ØK	ØG	T	F	Z
15	85	108	95	65	45	14	2	4-M12
20	94	117	105	75	55	16	2	4-M12
25	98	127	115	85	65	16	2	4-M12
32	112	140	140	100	76	18	2	4-M16
40	124	165	150	110	84	18	2	4-M16
50	135	178	165	125	99	20	2	4-M16
65	156	190	185	145	118	20	2	4-M16
80	177	203	200	160	132	20	2	8-M16
100	207	229	220	180	156	22	2	8-M16
125	240	356	250	210	184	22	2	8-M16
150	240	394	285	240	211	24	2	8-M16
200	280	457	340	295	266	24	2	12-M20
250	-	533	405	355	319	30	2	12-M24
300	-	610	460	410	370	30	2	12-M24
