Q41F碳钢球阀

更新时间：2024-04-13 10:04:32

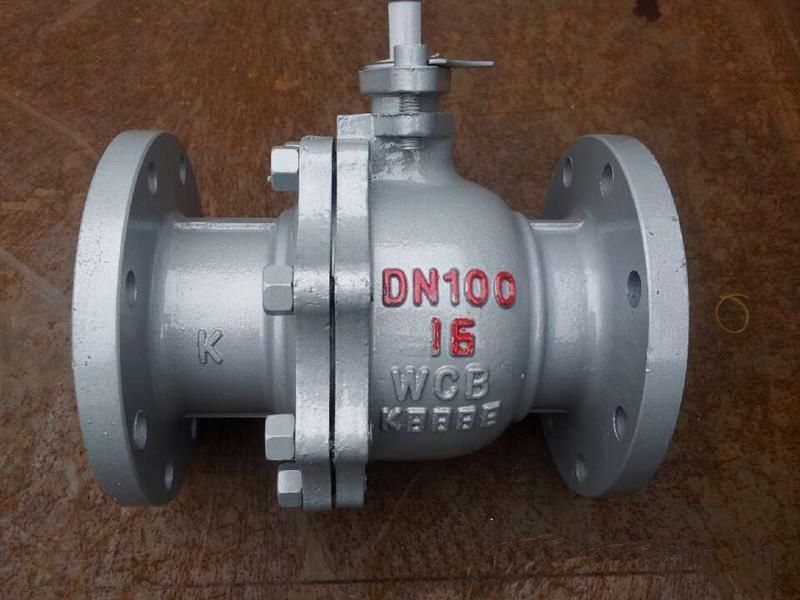

Q41F碳钢球阀

  • 1、产品型号：Q41F。
  • 2、公称通径：DN15～DN300。
  • 3、公称压力：1.6Mpa～6.4Mpa。
  • 4、适用温度：-29～180ºC～550ºC。
  • 5、阀体材质：碳钢、WCB。
  • 6、适用介质：水、油、气体、液体。
  • 7、结构形式：球形。
  • 8、连接方式：法兰。
  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

应用特点

Q41F碳钢球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具优点
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

主要性能规范 Capability Criterion

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092
压力试验 Pressure Test
公称压力NominalPressure 1.6 2.5 4.0
强度试验
Shell Test		 2.4 3.8 6.0
水密封试验
Water Seal Test		 1.8 2.8 4.4
气密封试验
Air Seal Test		 0.4-0.7

主要零件材料 Materials Of main Parts

阀体
Body		 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体阀杆
Ball Stem		 304 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀座
Seat		 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
Shim		 聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
Stem Seat		 聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing		 聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖
Gland		   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度
Temperature		 -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
-29℃～300℃(对位聚笨 PPL)
-29℃～550℃(金属硬密封)
介质
Medium		 水蒸汽油品
Water steam
Oil goods		 硝酸类 Nitric Acid 强氧化介质
strongey oxidable medium		 醋酸类 Acetic Acid 尿素类Urea

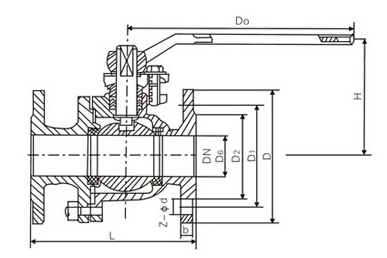

外形结构图

主要外型尺寸 Main outer Size

1.6MPa DN L D D1 D2 b n-φd H D0
凸面法兰
RF
Q41F-16C
Q41PPL
16C
16P
16R		 15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200
2.5MPa 15 130 95 65 45 16 4-14 103 140
凸面法兰
RF
Q41F-25C
Q41PPL
25C
25P
25R		 20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 120 22 8-18 197 350
80 250 195 160 135 22 8-23 222 400
100 280 230 190 160 24 8-23 253 500
125 320 270 220 188 28 8-25 275 600
150 360 300 250 218 30 8-25 286 800
200 400 360 310 278 34 12-25 340 1200

规格主要尺寸 Size Main Dimensions

4.0MPa DN L D D1 D2 D6 b n-φd H D0
凹凸法兰
MFM
Q41F-40C
Q41PPL
40C
40P
40R		 15 130 95 65 45 40 16 4-14 103 140
20 140 105 75 55 51 16 4-14 112 160
25 150 115 85 65 58 16 4-14 123 160
32 180 135 100 78 66 18 4-18 150 250
40 200 145 110 85 76 18 4-18 156 250
50 220 160 125 100 88 20 4-18 172 350
65 250 180 145 120 110 22 8-18 197 350
80 280 195 160 135 121 22 8-18 222 450
100 320 230 190 160 150 24 8-23 253 450
125 400 270 220 188 176 28 8-25 275 600
150 400 300 250 218 204 30 8-25 286 800
200 550 375 320 282 260 38 12-30 340 1200
6.4MPa 15 165 105 75 55 40 18 4-14 105 140
凹凸法兰
MFM
Q41F-64C
Q41PPL
64
64P
64R		 20 190 125 90 68 51 20 4-18 125 160
25 216 135 100 78 58 22 4-18 135 250
32 229 150 110 82 66 24 4-23 150 350
40 241 165 125 95 76 24 4-23 165 350
50 292 175 135 105 88 26 4-23 175 450
65 330 200 160 130 110 28 8-23 200 450
80 356 210 170 140 121 30 8-23 210 600
100 432 250 200 168 150 32 8-25 250 700
125 508 295 240 202 176 36 8-30 295 1100
150 559 340 280 240 204 38 8-34 340 1500
