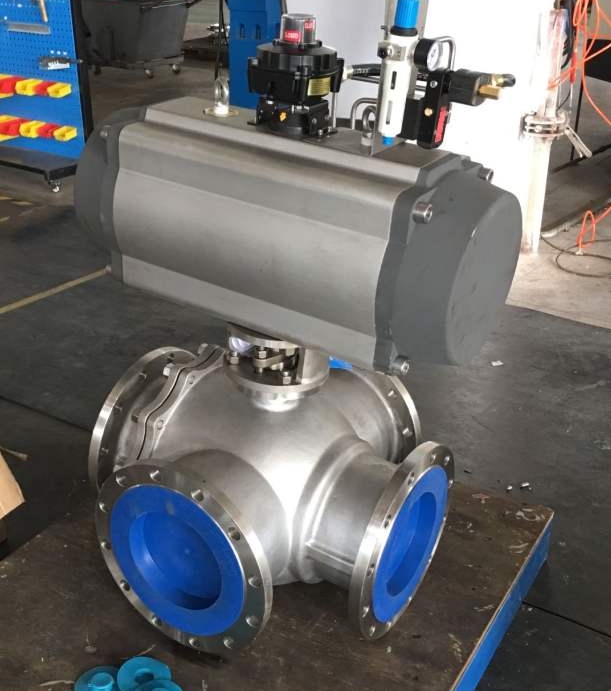

Q646F气动四通球阀

更新时间:2024-04-13 10:04:30

Q646F气动四通球阀

  • 1、产品型号:Q646F。
  • 2、公称通径:DN50~DN600。
  • 3、公称压力:1.6Mpa~6.4Mpa。
  • 4、适用温度:-29~180ºC~550ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:水、油、气体、液体。
  • 7、结构形式:四通球形。
  • 8、连接方式:法兰。
  • 9、驱动方式:气动(可佩带手操)。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Q646F气动四通球阀采用角行程气动执行器及四通球阀组成,可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种重要机械产品。气动四通球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

主要特点

1、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
2、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
3、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
4、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
5、气动四通球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。

阀体及内件

阀体形式 四通铸造阀体
公称通径 DN50~600mm
公称压力 PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 JB/T79.2-1994、 ASME/ANSI B165
连接形式 法兰式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
设计和制造 GB/T12237-1989; APl608
检验和试验 GB/T13927-1992; APl 598

执行机构

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20~+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注:如需详细执行器参数,请进入气动执行器页面进行查阅。

流向原理图

如图:“LL'’型四通球阀只需操作板手或执行器将球体转动90°,同时对两种介质的流向进行切换,即方便而迅速,实现一阀多用的效果。

“LL”型介质切换图


主要零件材料

阀体/阀盖 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
ASTM WCB CF8 CF8M
球体 GB 2Crl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
ASTM 420 304 316
阀杆 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
ASTM 420 304 316
阀座 GB 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
ASTM 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
填料 GB 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
ASTM 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
ASTM A1942H A194-8 A194-8

主要性能指标

公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
允许压差(MPa) ≤ 公称压力
动作范围 0~90°
泄露量Q 软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%

主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8
气密试验 0.4~0.7MPa

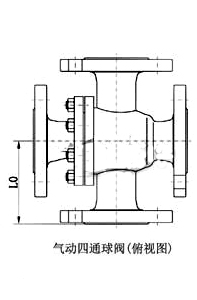

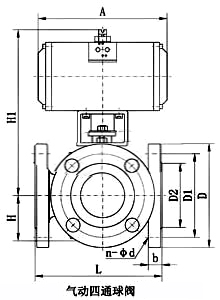

外形结构图

主要外形尺寸

公称压力PN 公称通径DN 尺 寸(mm)
L L0 D D1 D2 b z-φd H1 A
1.6MPa 50 260 130 165 125 100 16 4-ф18 根据配置执行机构
大小而定,配置执
行器型号不一样,
外形连接尺寸也有
所不同。
65 320 160 185 145 120 18 4-ф18
80 320 160 200 160 135 20 8-ф18
100 370 185 220 180 155 20 8-ф18
125 510 255 250 210 185 22 8-ф18
150 510 255 285 240 2'0 24 8-ф23
200 580 290 340 295 265 26 12-ф23
250 670 335 405 355 320 30 12-ф25
300 760 380 460 410 375 30 12-ф25
350 850 425 520 470 435 34 16-ф25
400 980 490 580 525 485 36 16-ф30
450 1080 540 640 585 545 40 20-ф30
500 1220 610 715 650 608 44 20-ф34
600 1360 680 840 770 718 48 20-ф41
