Q11F手动螺纹球阀
更新时间：2024-04-13 10:04:23

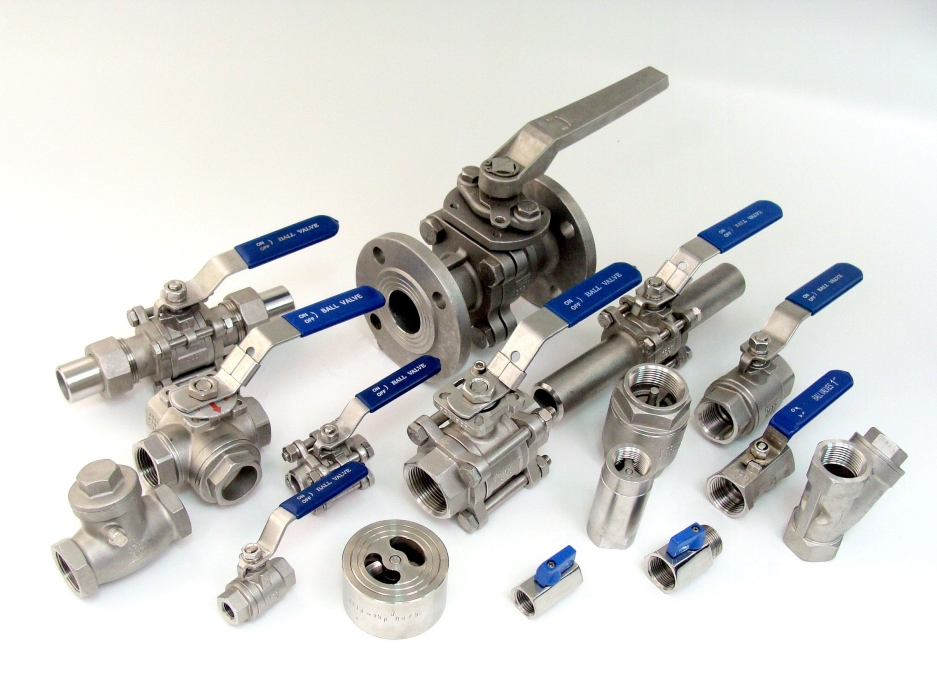

Q11F手动螺纹球阀
- 1、产品型号：Q11F。
- 2、公称通径：DN6～DN100。
- 3、公称压力：1.6Mpa～6.4Mpa。
- 4、适用温度：-20～232℃～350℃。
- 5、阀体材质：铸钢、不锈钢。
- 6、适用介质：水、油、气及某些腐蚀性液体。
- 7、结构形式：球形。
- 8、连接方式：内螺纹、外螺纹。
- 9、驱动方式：手动、电动、气动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
Q11F手动螺纹球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。产品特点
Q11F手动螺纹球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。产品特征
| 公称压力 | 适用介质 | 适用稳定范围 | 螺纹类型 |
| 1.6-6.4MPa | 水、油、气及某些腐蚀性液体（W。O。G） | -20～232℃～350℃ | G。NPT。BSPT。BSP。DI259/2999 |
主要技术参数
| 公称通径 | DN（mm） | 6～100mm | ||
| 公称压力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验压力 | 3.8 | 6.0 | 9.6 |
| 高密封试验压力 | 3.0 | 4.8 | 7.6 | |
| 低压气密封试验压力 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 水、蒸汽、油品、酸类腐蚀性等。 | |||
| 适用温度 | < 150℃（PTFE） < 300℃（PLL） | |||
主要零件材料
| NO | 零件名称 | PART NAME | 材料（MATERIAL） |
| 1 | 阀体 | Body | CF8M CF8 WCB |
| 2 | 阀盖 | Cap | CF8M CF8 WCB |
| 3 | 阀座 | Seat | RPTFE |
| 4 | 球 | Ball | SS304 SS316 |
| 5 | 密封垫 | Seal Gasket | PTFE |
| 6 | 阀杆密封 | Stem Seal | PTFE |
| 7 | 阀杆 | Stem | SS316 |
| 8 | 阀杆填料 | Stem Packing | PTFE |
| 9 | 填料压盖 | Packing gland | SS304 |
| 10 | 弹性垫圈 | Spring washer | SS301 |
| 11 | 手柄 | Handle | SS304 |
| 12 | 螺母 | Stem Nut | SS304 |

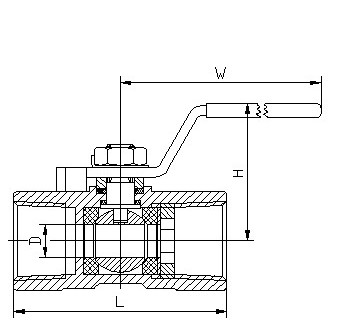

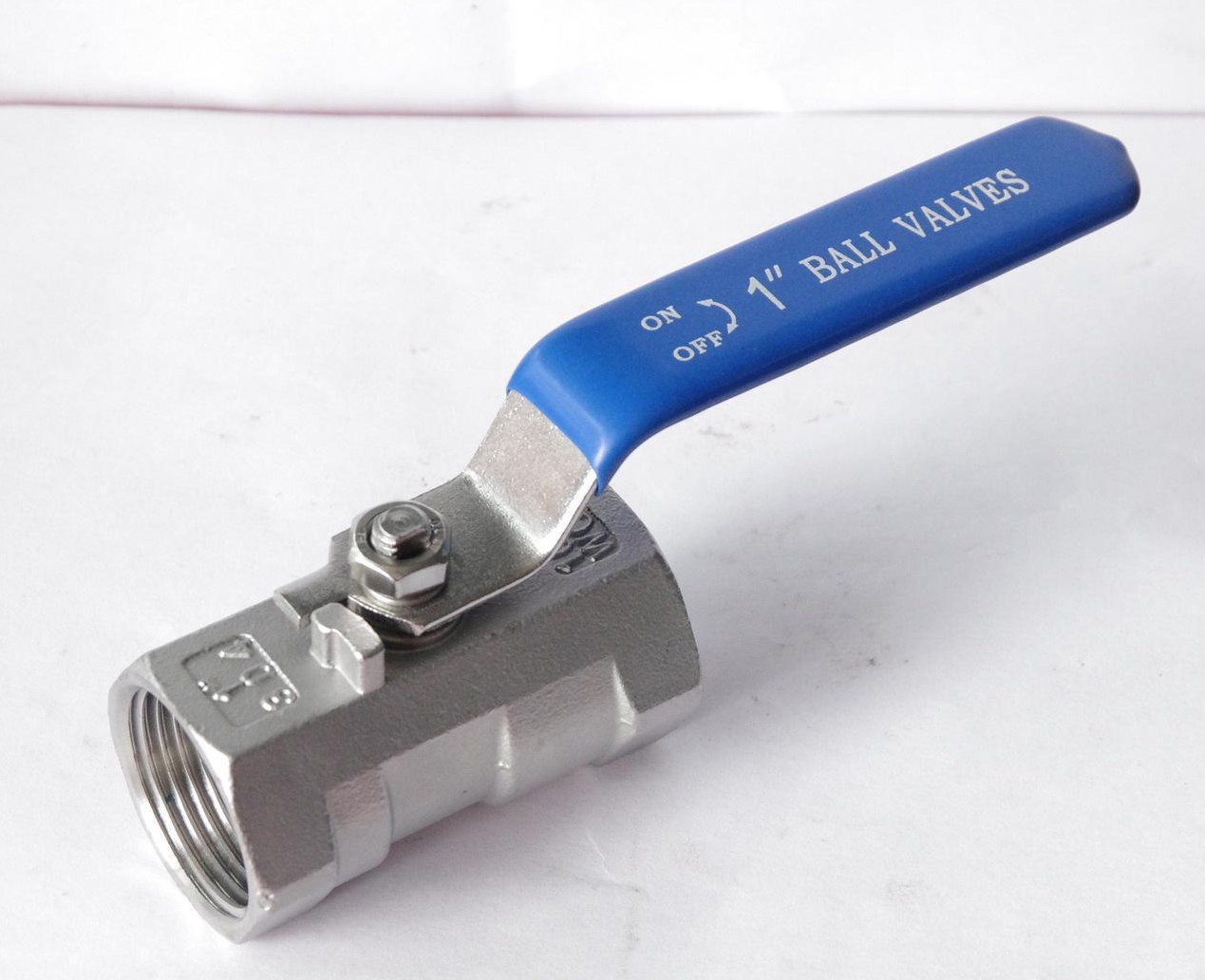

一片式手动螺纹球阀结构图
一片式手动螺纹球阀外形连接尺寸
| 公称通径 | 结构长度（mm） | 外形尺寸（mm） | 参考重量 | |||
| 毫米 | 英寸 | L | d | H | W | （kg） |
| 6 | 1/4"" | 40 | 4.2 | 22 | 80 | 0.10 |
| 10 | 3/8"" | 45 | 6 | 26 | 80 | 0.115 |
| 15 | 1/2"" | 57 | 8 | 31 | 88 | 0.175 |
| 20 | 3/4"" | 60 | 12 | 34 | 88 | 0.250 |
| 25 | 1"" | 72 | 15 | 38 | 105 | 0.400 |
| 32 | 1-1/4"" | 79 | 19 | 43 | 105 | 0.600 |
| 40 | 1-1/2"" | 85 | 24 | 50 | 124 | 0.850 |
| 50 | 2"" | 101 | 32 | 57 | 124 | 0.900 |

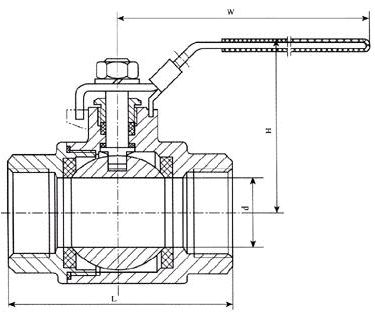

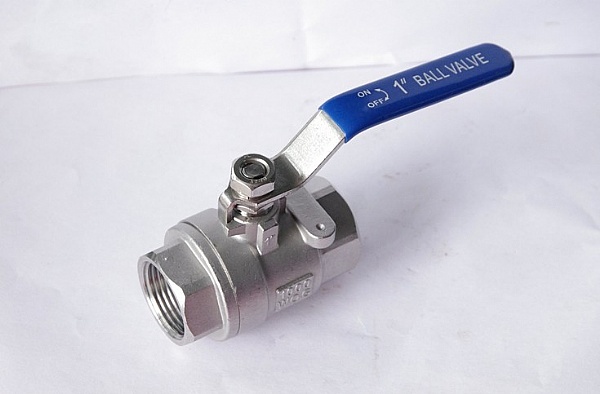

二片式手动螺纹球阀结构图
二片式手动螺纹球阀外形连接尺寸
| 公称通径 | 结构长度（mm） | 外形尺寸（mm） | 参考重量 | |||
| 毫米 | 英寸 | L | d | H | W | （kg） |
| 6 | 1/4" | 55 | 10 | 42 | 95 | 0.2 |
| 10 | 3/8" | 55 | 10 | 42 | 95 | 0.2 |
| 15 | 1/2" | 64 | 15 | 51 | 108 | 0.35 |
| 20 | 3/4" | 75 | 20 | 58 | 115 | 0.5 |
| 25 | 1" | 85 | 25 | 77 | 135 | 0.75 |
| 32 | 1-1/4" | 102 | 32 | 83 | 150 | 1.3 |
| 40 | 1-1/2" | 108 | 38 | 97 | 175 | 2.0 |
| 50 | 2" | 124 | 50 | 106 | 190 | 3.3 |
| 65 | 2-1/2" | 163 | 65 | 122 | 220 | 6.1 |
| 80 | 3" | 185 | 80 | 133 | 250 | 9.9 |

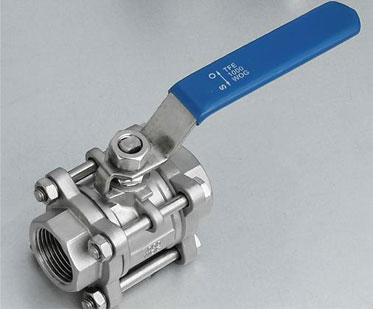

三片式手动螺纹球阀结构图
三片式手动螺纹球阀外形连接尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
