Q44H,Q45Y硬密封三通球阀

更新时间：2024-04-13 10:04:29

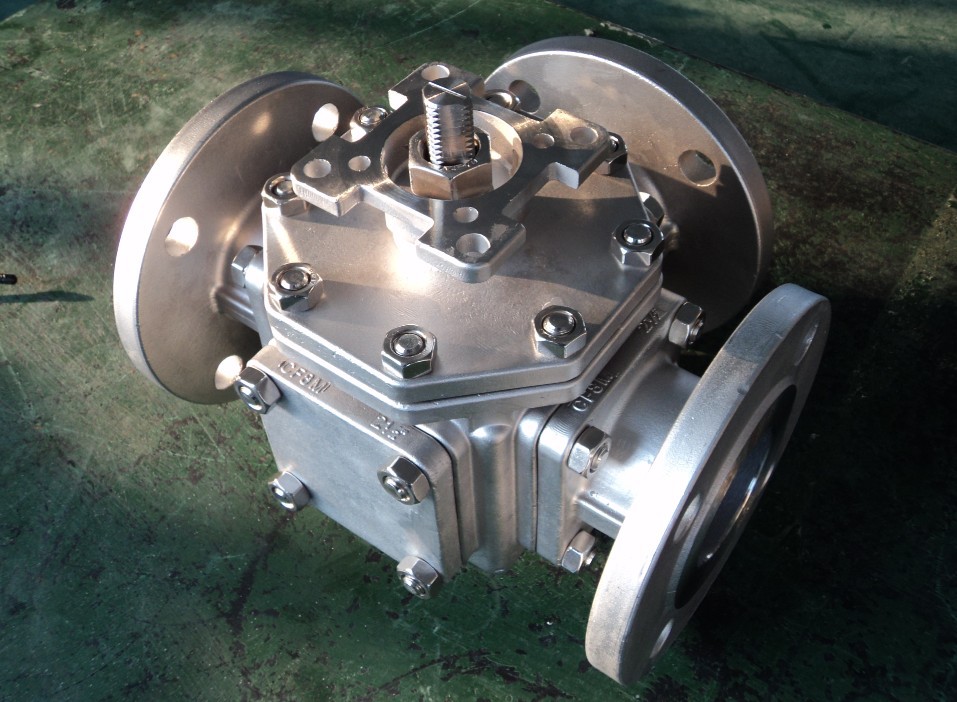

Q44H,Q45Y硬密封三通球阀

  • 1、产品型号：Q44H，Q45H，Q44Y，Q45Y。
  • 2、公称通径：DN15～DN300。
  • 3、公称压力：1.6Mpa～6.4Mpa。
  • 4、适用温度：-29～180ºC～550ºC。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：水、油、气体、液体。
  • 7、结构形式：三通球形。
  • 8、连接方式：法兰。

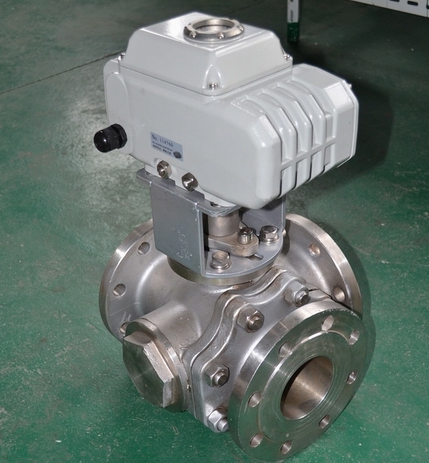

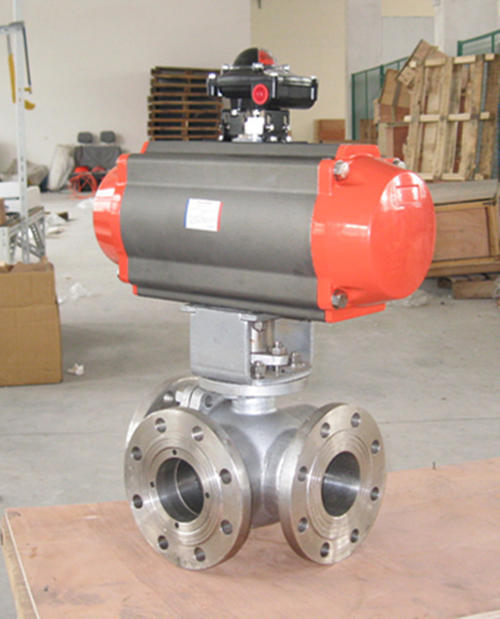

  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Q44H，Q45Y硬密封三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

产品特点

1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。

主要性能范围

公称压力
PN(MPa)		 试验压力
壳体 高压液密封 低压液密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度 -28～350℃
应用规范 连接法兰 JB79-59 GB9113、
HG20592-97、 ANSI B16.5
检验试验 JB/T 9092-99 、API598

主要零件材料

零件名称 材质
GB ASTM
阀体、阀盖 WCB A216-WCB
密封圈 PTFE、对位聚苯 PTFE、对位聚苯
球体 1Cr18Ni9Ti SS 304
阀座、阀杆 2Cr13 A246-416
双头螺栓 35CrMoA A193-B7

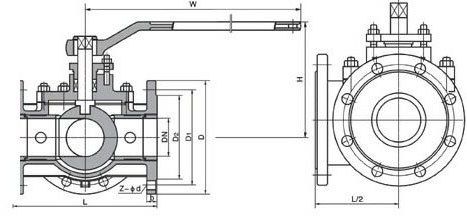

外形结构图

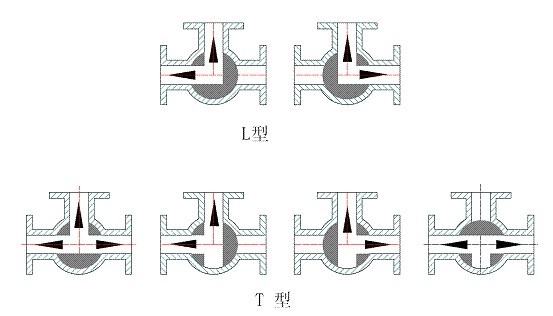

选型示意图


(Q44F三通球阀)L型国标连接尺寸和外形 PN1.6MPa

型号 公称通径
DN(mm)		 尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q44F-16C
(P)
(R)		 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800

(Q45F三通球阀)T型国标连接尺寸和外形 PN1.6MPa

型号 公称通径
DN(mm)		 尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q45F-16C
(P)
(R)		 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100
