KHB3K高压三通球阀

更新时间：2024-04-13 10:04:29

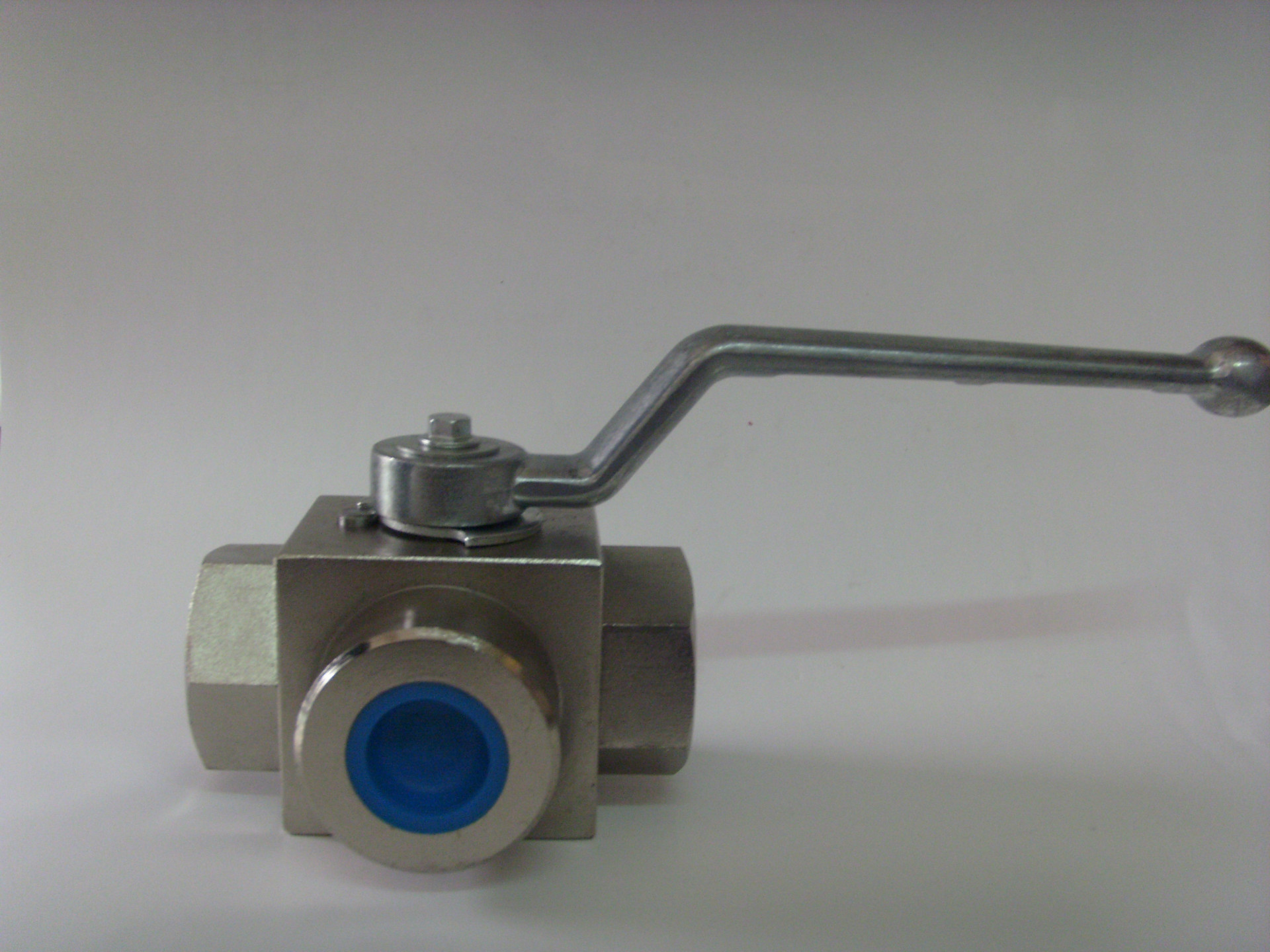

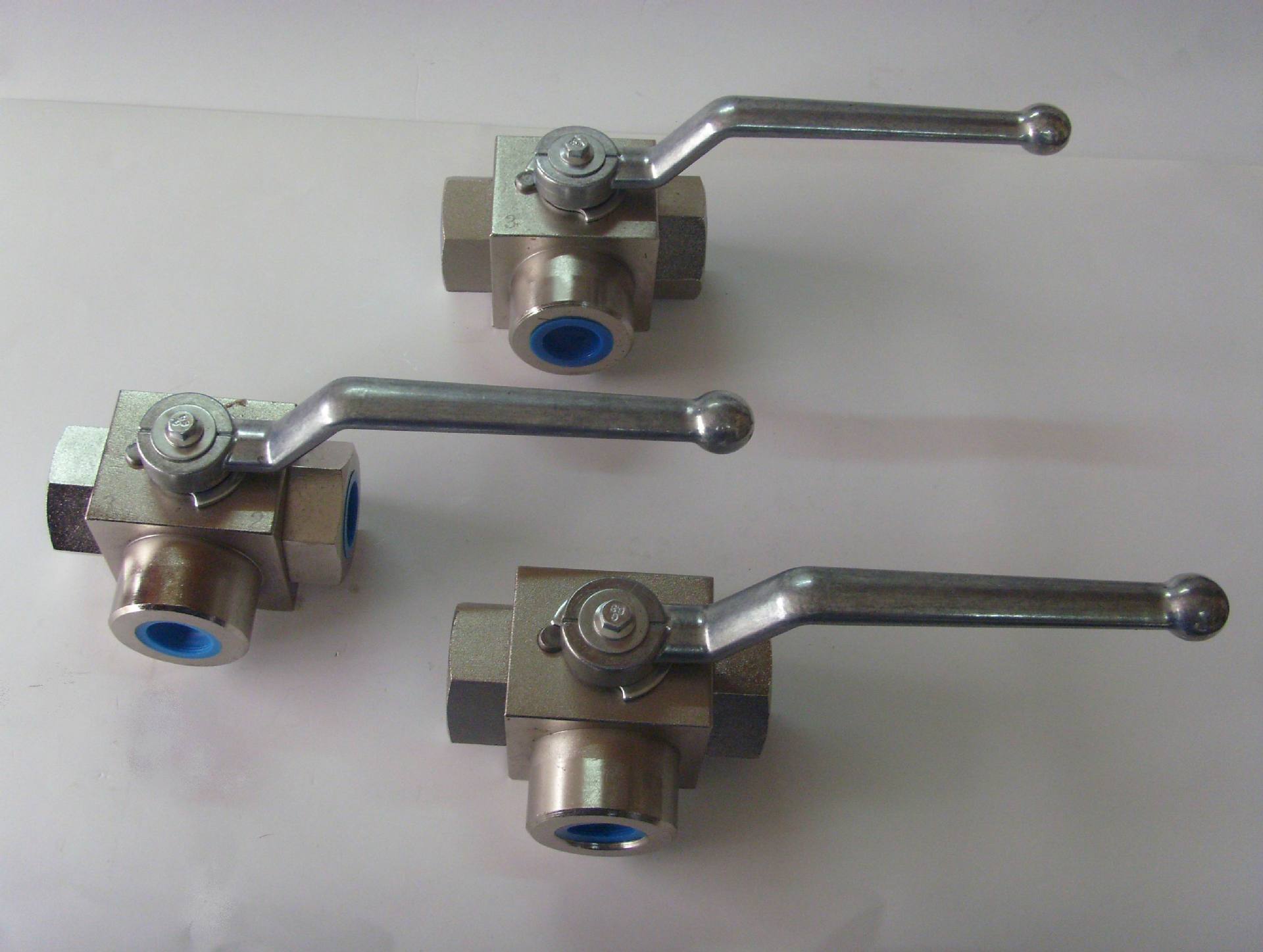

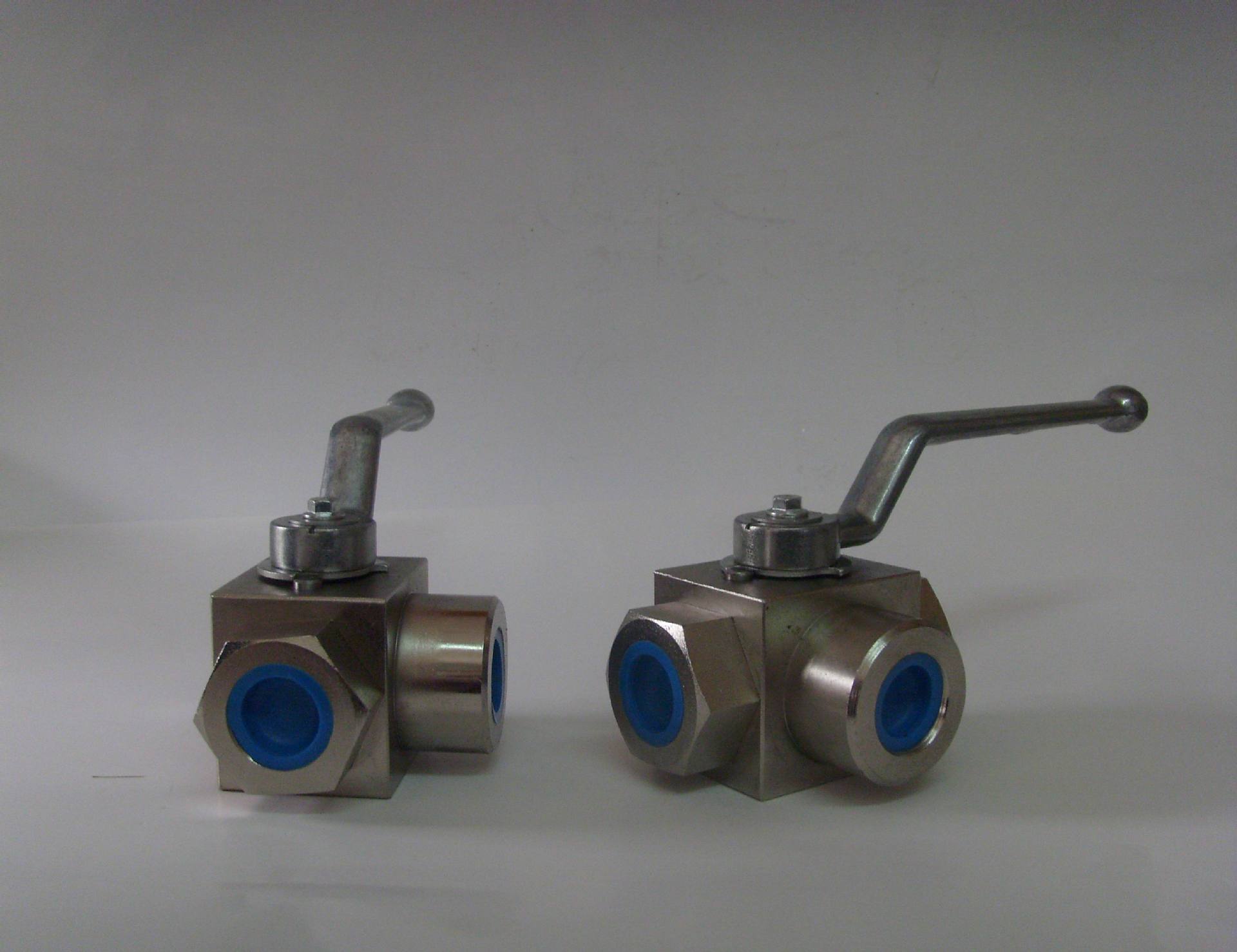

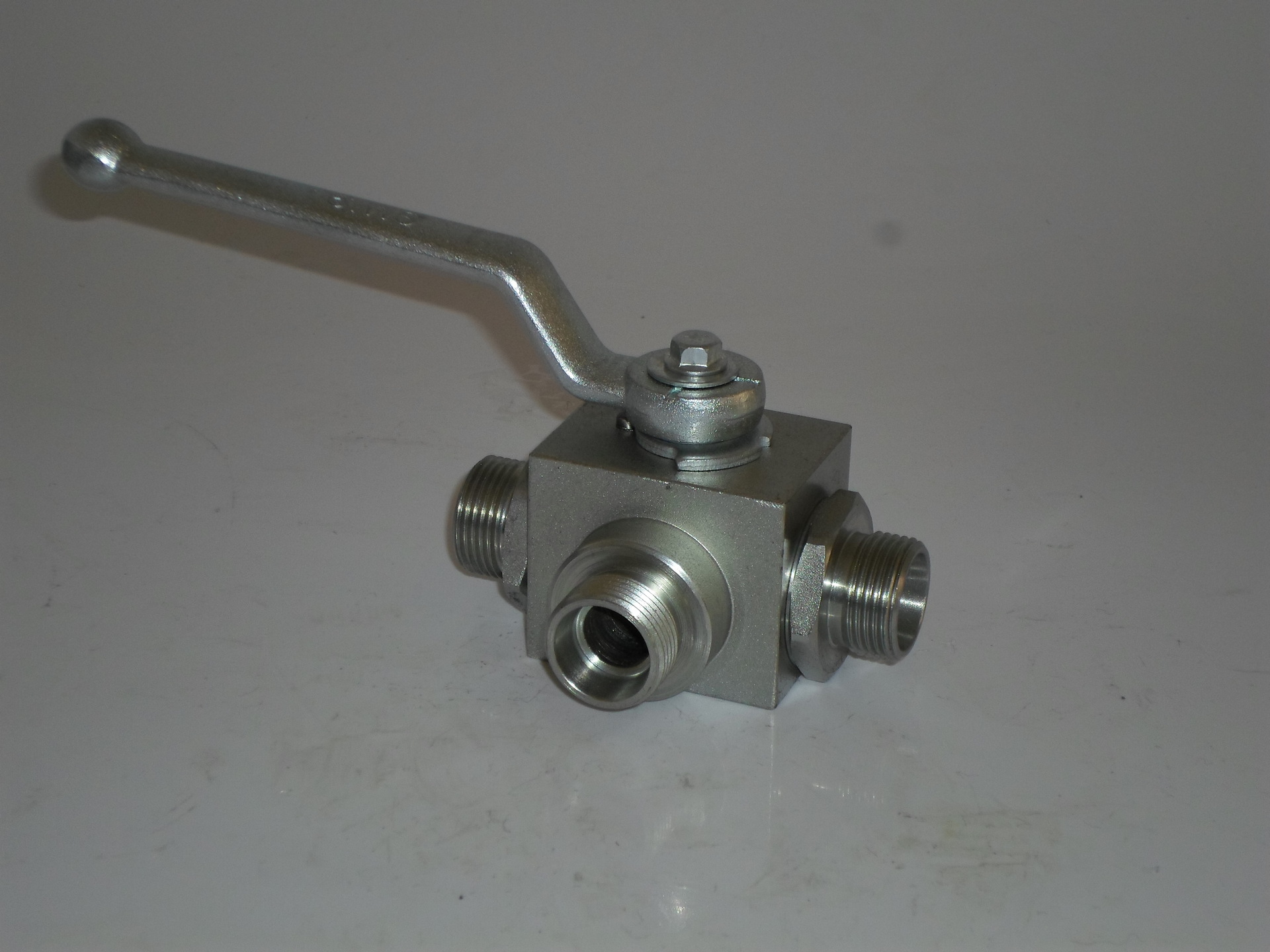

KHB3K高压三通球阀

1、产品型号：KHB3K。
2、公称通径：DN6～DN50。
3、公称压力：16.0～32.0Mpa～50.0Mpa。
4、适用温度：≤170ºC。
5、阀体材质：铸钢、不锈钢。
6、适用介质：水、油、气体、液体。
7、结构形式：三通球形。
8、连接方式：法兰、内螺纹、外螺纹。
9、驱动方式：手动、电动、气动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

KHB3K高压三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

图形符号

型号说明

① 系列代号：KHB3K（BK3）系列二位三通球阀
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

外形结构

M连接口略图

M连接尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	45	13.5	33	8	09	22	27.5
KHB3K-M22×1.5	500	08	08	16	M22×1.5	12	76	42	32	49	16	36	10	09	27	33
KHB3K-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	49	16	36	10	09	27	33
KHB3K-M30×1.5	400	16	15	24	M30×1.5	13	84	48	38	61	19	45	11	09	32	37
KHB3K-M36×2	315	20	20	30	M36×2	15	103	60	48	70	25	55	11	12	41	45.5
KHB3K-M42×2	315	25	23	35	M42×2	18	116	65	57	79	28.5	64	11	12	50	54
KHB3K-M52×2	315	32	32	40	M52×2	20	149	84	75	101	37.5	84	12	14	60	70
KHB3K-M60×2	315	40	38	45	M60×2	22	174	91	85	112	42.5	95	12	14	70	84

G连接口略图

G连接尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-G1/8	500	04	06	／	G1/8	10	69	40	26	45	13.5	33	8	09	22	35
KHB3K-G1/4	500	06	06	／	G1/4	14	69	40	26	45	13.5	33	8	09	22	35
KHB3K-G3/8	500	10	10	／	G3/8	14	72	42	32	49	16	36	10	09	27	36
KHB3K-G1/2	500	13	12	／	G1/2	16	83	48	35	49	17	40	10	09	30	40
KHB3K-G1/2	400	16	15	／	G1/2	16	83	48	38	61	19	45	11	09	32	42
KHB3K-G3/4	315	20	20	／	G3/4	18	95	60	48	70	25	55	11	12	41	49
KHB3K-G1	315	25	25	／	G1	21	113	65	57	79	28.5	64	11	12	50	56.5
KHB3K-G 11/4	315	32	32	／	G 11/4	22	110	84	75	101	37.5	84	12	14	60	62.5
KHB3K-G 11/2	315	40	38	／	G 11/2	24	130	91	85	112	42.5	95	12	14	70	61
KHB3K-G2	315	50	48	／	G2	26	140	100	105	131	52.5	112	12	14	80	62.5

NPT连接口略图:

NPT连接尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-NPT1/8	500	04	06	／	NPT1/8	10	69	40	26	45	13.5	33	8	09	22	35
KHB3K-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	45	13.5	33	8	09	22	35
KHB3K-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	49	16	36	10	09	27	36
KHB3K-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	49	17	40	10	09	30	40
KHB3K-NPT1/2	400	16	15	／	NPT1/2	16	83	48	38	61	19	45	11	09	32	42
KHB3K-NPT3/4	315	20	20	／	NPT3/4	18	95	60	48	70	25	55	11	12	41	49
KHB3K-NPT1	315	25	25	／	NPT1	21	113	65	57	79	28.5	64	11	12	50	56.5
KHB3K-NPT 11/4	315	32	32	／	NPT 11/4	22	110	84	75	101	37.5	84	12	14	60	62.5
KHB3K-NPT 11/2	315	40	38	／	NPT 11/2	24	130	91	85	112	42.5	95	12	14	70	61
KHB3K-NPT2	315	50	48	／	NPT2	26	140	100	105	131	52.5	112	12	14	80	62.5
