Q41F燃气球阀

更新时间：2024-04-13 10:04:39

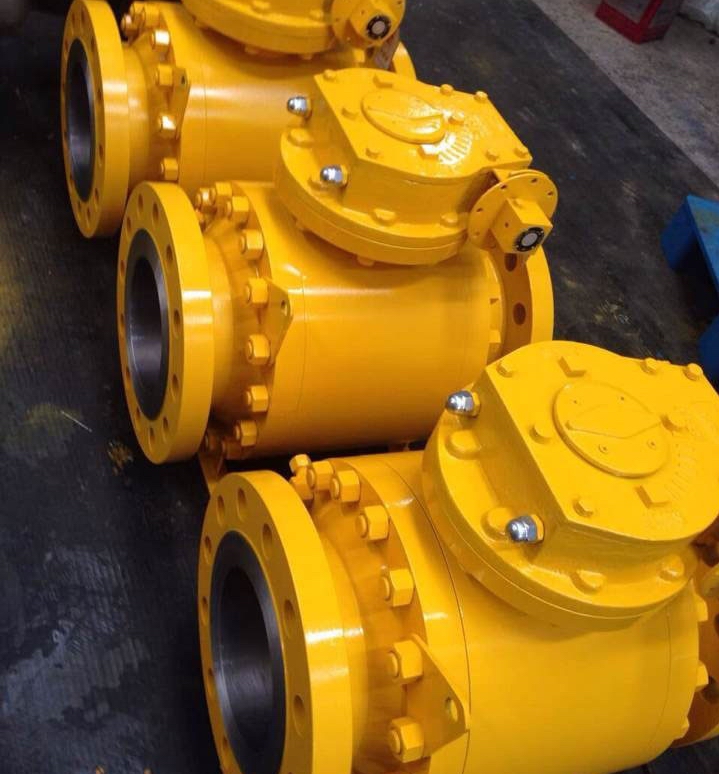

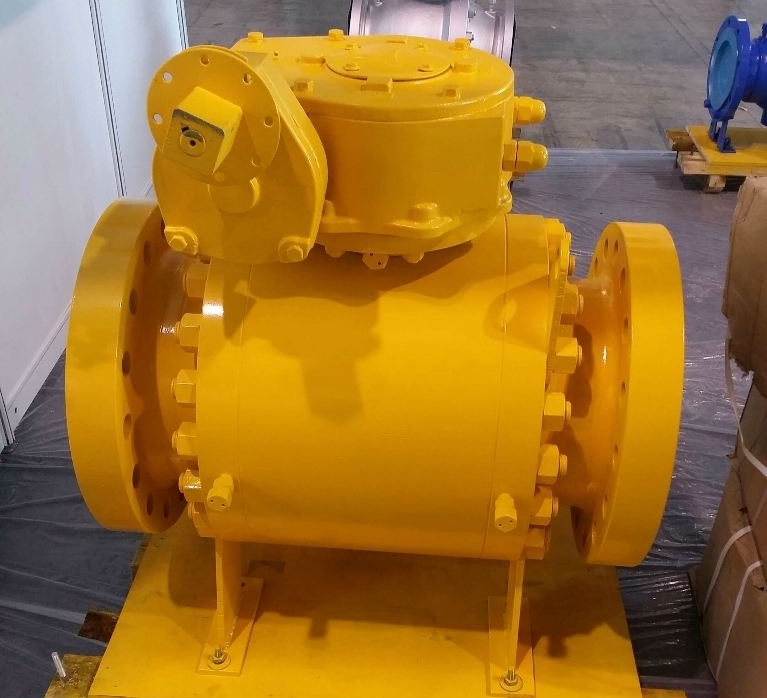

Q41F燃气球阀

  • 1、产品型号：Q41F。
  • 2、公称通径：DN15～DN300。
  • 3、公称压力：1.6Mpa～2.5Mpa～4.0Mpa。
  • 4、适用温度：80℃。
  • 5、阀体材质：铸钢、WCB、碳钢。
  • 6、适用介质：燃气。
  • 7、结构形式：球形。
  • 8、连接方式：法兰。
  • 9、驱动方式：手动、蜗轮。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Q41F燃气球阀该阀门采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。

主要设计参数

设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MP。

主要性能参数

公称压力 壳体试验 密封试验 适用介质 适宜温度
1.6 2.4 1.76 液化气、天然气等 -40~+80℃
2.5 3.75 2.75
4.0 6.0 4.4

主要零件材料

阀体、阀盖 阀杆、球体 密封面 填料
WCB/不锈钢 不锈钢 不锈钢和聚四氟乙烯 聚四氟乙烯

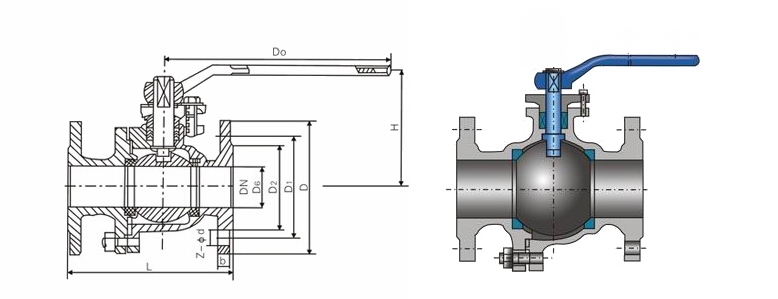

外形结构图



主要外形尺寸

公称通径、
DN(mm)		 主要连接尺寸和外形尺寸（mm） 重量
(kg)
L D D1 D2 Z-фd H b f Do
15 130 95 65 45 4-14 103 16 2 100 3
20 140 105 75 55 4-14 112 16 2 160 4
25 150 115 85 65 4-14 123 16 2 160 5
32 165 135 100 78 4-18 150 18 3 250 8
40 180 145 110 85 4-18 156 18 3 250 11
50 200 160 125 100 4-18 172 20 3 350 14
65 220 180 145 120 8-18 197 22 3 350 20
80 250 195 160 135 8-18 222 22 3 450 28
100 320 230 190 160 8-23 253 24 4 450 36
125 400 270 220 188 8-25 286 28 4 600 62
150 400 300 250 218 8-25 275 30 4 800 80
