QG.Y1不锈钢气源球阀

更新时间：2024-04-13 10:04:44

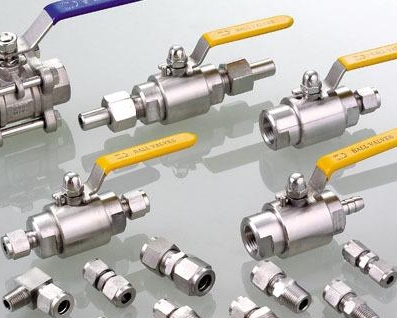

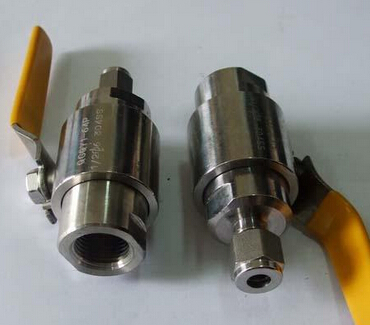

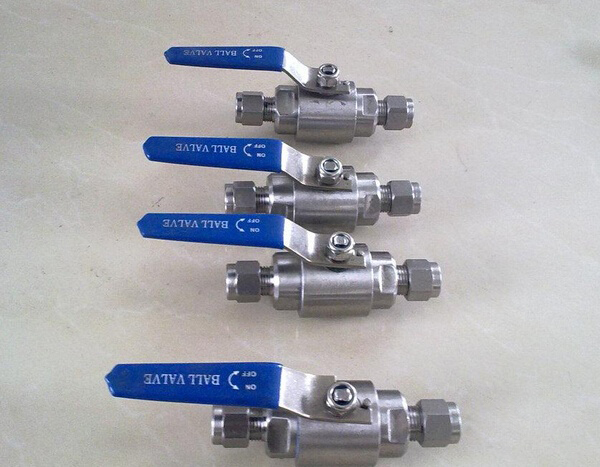

QG.Y1不锈钢气源球阀

  • 1、产品型号：QG.Y1。
  • 2、公称通径：DN3～DN25。
  • 3、公称压力：1.6Mpa～6.4Mpa。
  • 4、适用温度：-20ºC～+150ºC。
  • 5、阀体材质：不锈钢、304、316、316L。
  • 6、适用介质：水、油、气体、腐蚀性液体。
  • 7、结构形式：球形。
  • 8、连接方式：卡套、螺纹。
  • 9、驱动方式：手动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

QG.Y1不锈钢气源球阀是一种可以精确调整的阀门，对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而仪表阀必须具有可靠的密封性能。 不锈钢汽源球阀用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是不锈钢气源球阀。不锈钢气源球阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。

主要性能规范及主要零件材料

型号 名称 公称压力(MPa) 强度试
验压力		 密封试
验压力		 主要材料Parts material 适用温度（℃） e
阀体 阀座 球 阀杆 填料
QG·Y1 气源球阀 1.0
2.5		 1.5PN 1.1PN H62 耐酸钢 聚四氟乙烯 常温
QY-1 气动管路球阀
QY-2
QY-3
QG·Y1 卡套式球阀 2.5
4.0
6.4		 碳钢耐酸钢 耐酸钢 聚四氟乙烯 -20~200
QH J·Y1
QG·Y1 取压球阀
QH J·AY1
QG·M1 压力表球阀
QH J·M1
Q11SA 内螺纹球阀 柔性石墨 -40~150
Q91SA 异径球阀

主要尺寸

型号 名称 公称通径DN（mm） 配管通径Do（mm） 结构长度L（mm）
QG·Y1 气源球阀 1、6 6、8 90
QY-1 气动管路球阀   6、8、10 66、68、80
QY-2 气动管路球阀   6、8、10 65、66、67
QY-3 气动管路球阀 - 6、8、10 65、66、67
QG·Y1 卡套式球阀 10 12、14 130
QH J·Y1 卡套式球阀 10、15 12、14、18 130
QG·Y1 取压球阀 10 12、14 105
QH J·AY1 取压球阀 10、15 12、14、18 105
QG·M1 压力表球阀 10 - 145
QH J·M1 压力表球阀 3 - 145
Q11SA 内螺纹球阀 10、15 - 68
Q91SA 异径球阀 10 14 100
