VQ640H气动V型切断球阀(法兰式,对夹式)

更新时间:2024-04-13 10:04:48

VQ640H气动V型切断球阀(法兰式,对夹式)

  • 1、产品型号:VQ640H,VQ640F,VQ670H,VQ670F。
  • 2、公称通径:DN25~DN500。
  • 3、公称压力:1.6Mpa~4.0Mpa,,Class 150Lb~300Lb。
  • 4、适用温度:-29~180ºC~550ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:水、油、气体、液体。
  • 7、结构形式:V形球。
  • 8、连接方式:法兰、对夹。
  • 9、驱动方式:气动(可佩带手操)。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

VQ640H,VQ640F,VQ670H,VQ670F气动V型切断球阀是采用V型口阀芯,能够有效的切断介质中的特殊杂质,阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。球芯上的V形切口与金属阀座之间具有剪切作用,特别适用于控制高粘度,含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔,阀门不仅具有近似等有分比的流量特性、可调范围大,最大可调比为100:1,还具有精确调节与可靠定位的功能。

产品特点

气动V型切断球阀是球阀的一种,它的关闭件是半球体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,关闭件之间有擦拭作用,对介质具有强有力的切断力,球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过程自控系统中。
1、阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄。
2、上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少。
3、阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球 面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀,适应范围广。
4、经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高。
5,介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以 它除适合液体介质外,更适合于带纤维及固体颗料介质的系统控制。
6、小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制。

技术规范

设计依据 GB标准 ANSI标准
设计标准 GB/12237 ANSIB16.34
连接法兰尺寸 GB/9113、JB/T79 ANSIB16.5
试验和检验 JB/T9002 API598

阀座参数


金属密封阀座 高温型金属密封阀座 软阀座
序号 名称 温度范围℃ 序号 名称 温度范围℃ 序号 名称 温度范围℃
1 密封阀盖 -20~160℃
-20~230℃
1 密封阀盖 -20~425℃ 1 密封阀盖 -20~160℃
2 弹簧 2 碟簧 2 弹簧
3 O形圈 3 压圈 3 O形圈
4 阀体 4 石墨环 4 阀体
5 密封座 5 阀座 5 密封座
6 阀芯 6 阀体 6 密封圈(PTFE)
  7 阀芯 7 阀芯

主要零件材质表


序号 名称 数量(件) 材料
1 阀体 1 WCB CF8 CF8M
2 阀芯 1 CF8表面镀硬铬 CF8表面镀硬铬 CF8M表面镀硬铬
3 圆柱销 2 304 304 316
4 阀座 1 304堆焊硬质合金 304堆焊硬质合金 316
5 弹簧 1 316 316 316
6 0型圈 1 氟橡胶 氟橡胶 氟橡胶
7 自润滑轴承   304+PTFE 304+PTFE 316+PTFE
8 下阀杆 1 20Cr13 304 316
9 O型圈 1 氟橡胶 氟橡胶 氟橡胶
10 后压盖 1 WCB CF8 CF8M
11 环垫 1 PTFE PTFE PTFE
12 调节垫片 1 PTFE PTFE PTFE
13 平垫片 4 Q235 304 304
14 螺栓 4 25 304 304
15 双头螺柱 2 25 304 304
16 自润滑轴承 1 304+PTFE 304+PTFE 316+PTFE
17 平键 1 20Cr13 304 316
18 下填料 1 PTFE PTFE PTFE
19 中填料 1组 PTFE PTFE PTFE
20 上填料 1 PTFE PTFE PTFE
21 填料压盖 1 WCB CF8 CF8M
22 螺母 2 35 304 304
23 上阀杆 1 20Cr13 304 316

执行机构

执行器型号 GT、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20~+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 32 46 78 90 160 250 360 610 1120 1850 2950 3700
允许压差(MPa) ≤ 公称压力
动作范围 0~90°
泄露量Q 软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%

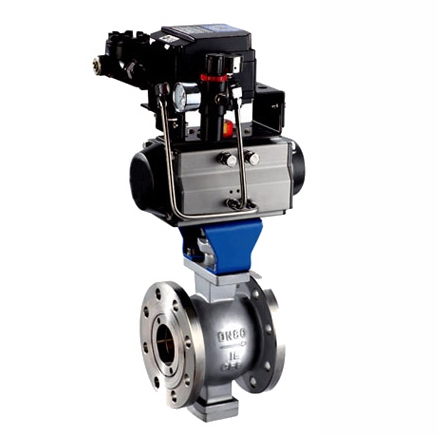

VQ640(F/H/Y)法兰式气动V型切断球阀外形结构图



VQ640(F/H/Y)法兰式气动V型切断球阀主要外形及连接法兰尺寸(1.6Mpa)

DN 外形/连接尺寸 执行器型号
L L1 H H1 D D1 D2 D3 C f n-Φd
25 102 159/248 260/290 87 115 85 65 38 16 2 4-Φ14 AT063D/AT088S
32 105 159/248 267/297 87 140 100 76 42 18 3 4-Φ18 AT063D/AT088S
40 114 211/269 292/312 87 150 110 84 50 18 3 4-Φ18 AT075D/AT100S
50 124 248/269 292/312 97 165 125 99 60 20 3 4-Φ18 AT088D/AT100S
65 145 269/315 327/340 112 185 145 118 75 20 3 4-Φ18 AT100D/AT115S
80 165 315/345 359/381 112 200 160 132 94 20 3 8-Φ18 AT115D/AT125S
100 194 345/409 395/412 122 220 180 156 110 22 3 8-Φ18 AT125D/AT145S
125 213 409/438 399/416 142 250 210 184 135 22 3 8-Φ18 AT145D/AT160S
150 229 438/550 461/486 165 285 240 211 165 24 3 8-Φ22 AT160D/AT190S
200 243 550/600 509/553 195 340 295 266 210 24 3 12-Φ22 AT190D/AT210S
250 297 633/730 603/628 237 405 355 319 260 26 3 12-Φ26 AT240D/AT270S
300 334 730 790/825 287 460 410 370 310 28 4 12-Φ26 AT270D
350 414 1180 828/858 338 520 470 429 360 30 4 16-Φ26 AW20
400 490 1180 1063/- 390 580 525 480 410 32 4 16-Φ30 AW20
500 600 1320 - 510 715 650 609 510 36 4 16-Φ33 AW25

VQ640(F/H/Y)法兰式气动V型切断球阀主要外形及连接法兰尺寸(2.5Mpa)

DN 外形/连接尺寸 执行器型号
L L1 H H1 D D1 D2 D3 C f n-Φd
25 102 159/248 260/290 87 115 85 65 38 16 3 4-Φ14 AT063D/AT088S
32 105 159/248 267/297 87 140 100 76 42 18 3 4-Φ18 AT063D/AT088S
40 114 211/269 292/312 87 150 110 84 50 18 3 4-Φ18 AT075D/AT100S
50 124 248/315 312/325 97 165 125 99 60 20 3 4-Φ18 AT088D/AT115S
65 145 315/345 340/362 112 185 145 118 75 22 3 8-Φ18 AT115D/AT125S
80 165 345/409 381/398 112 200 160 132 94 24 3 8-Φ18 AT125D/AT145S
100 194 345/409 395/412 122 235 190 156 110 24 3 8-Φ22 AT125D/AT145S
125 213 409/438 416/441 142 270 220 184 135 26 3 8-Φ26 AT145D/AT160S
150 229 438/550 486/530 165 300 250 211 165 28 3 8-Φ26 AT160D/AT190S
200 243 550/600 553/578 195 360 310 274 210 30 3 12-Φ26 AT190D/AT210S
250 297 633/730 628/673 237 425 370 330 260 32 3 12-Φ30 AT240D/AT270S
300 334 730 725/755 281 485 430 389 310 34 4 16-Φ30 AT270D
350 414 1180 858/- 338 555 490 448 360 38 4 16-Φ33 AW20
400 490 1180 - 390 620 550 503 410 40 4 16-Φ36 AW20
500 600 1320 - 510 730 660 609 510 44 4 20-Φ36 AW25
注:系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或用户要求设计。
注:数据XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
注:根据不同阀门扭矩,使用介质适配的执行器型号可能有所不同,相关尺寸随之改变。
注:以上执行器配置及数据均采用软密封(F、N、P)阀门,硬密封阀门的配置及数据请咨询本公司。

VQ640(F/H/Y)法兰式气动V型切断球阀主要外形及连接法兰尺寸(Class150)

DN 外形/连接尺寸 执行器型号
L L1 H H1 D D1 D2 D3 C f n-Φd
25 102 159/248 260/290 87 108 79.5 51 38 12 1.6 4-Φ16 AT063D/AT088S
32 105 159/248 267/297 87 117 88.9 64 42 13 1.6 4-Φ16 AT063D/AT088S
40 114 211/269 292/312 87 127 98.4 73 50 14.5 1.6 4-Φ16 AT075D/AT100S
50 124 248/269 292/312 97 152 120.6 92 60 15.8 1.6 4-Φ19 AT088D/AT100S
65 145 248/315 327/340 112 178 139.7 105 75 17.6 1.6 4-Φ19 AT088D/AT115S
80 165 315/345 359/381 112 190 152.4 127 94 19.1 1.6 4-Φ19 AT115D/AT125S
100 194 345/409 395/412 122 229 190.5 157 110 23.9 1.6 8-Φ19 AT125D/AT145S
125 213 409/438 399/416 142 254 216 186 135 23.9 1.6 8-Φ22 AT145D/AT160S
150 229 438/550 461/486 165 279 241.3 216 165 25.4 1.6 8-Φ22 AT160D/AT190S
200 243 550/600 509/553 195 343 298.5 270 210 28.6 1.6 8-Φ22 AT190D/AT210S
250 297 633/730 603/628 237 406 362 324 260 30.2 1.6 12-Φ25 AT240D/AT270S
300 334 730 790/825 281 483 432 381 310 31.8 1.6 12-Φ25 AT270D
350 414 1180 828/858 338 533 476 413 360 35 1.6 12-Φ29 AW20
400 490 1180 1063/- 390 597 539.5 470 410 36.6 1.6 16-Φ29 AW20
500 600 1320 - 510 698 635 584 510 42.9 1.6 20-Φ32 AW25
注:系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或用户要求设计。
注:数据XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
注:根据不同阀门扭矩,使用介质适配的执行器型号可能有所不同,相关尺寸随之改变。
注:以上执行器配置及数据均采用软密封(F、N、P)阀门,硬密封阀门的配置及数据请咨询本公司。

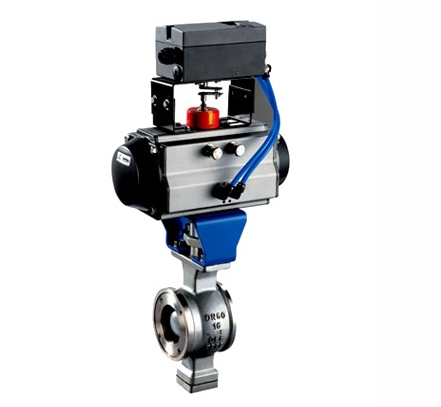

VQ670(F/H/Y)对夹式气动V型球阀结构图

VQ670(F/H/Y)对夹式气动V型切断球阀主要外形连接尺寸

(1.6Mpa、2.5Mpa):
DN 外形/连接尺寸 执行器型号
L L1 H H1 D D1
25 62 159/248 260/290 87 68 38 AT063D/AT088S
32 62 159/248 267/297 87 78 42 AT063D/AT088S
40 62 211/248 292/312 87 85 50 AT075D/AT088S
50 75 248/269 292/312 97 100 60 AT088D/AT100S
65 90 248/315 332/340 112 120 75 AT088D/AT115S
80 100 269/345 359/381 112 130 94 AT100D/AT125S
100 115 345/409 394/411 122 158 110 AT125D/AT145S
125 129 409/438 410/416 142 180 135 AT145D/AT160S
150 160 438/550 461/486 165 216 165 AT160D/AT190S
200 200 550/600 509/553 195 268 210 AT190D/AT210S
250 240 633/730 572/628 237 325 260 AT240D/AT270S

VQ670(F/H/Y)对夹式气动V型切断球阀主要外形连接尺寸(Class150):

DN 外形/连接尺寸 执行器型号
L L1 H H1 D D1
25 1 62 159/248 260/290 87 68 38 AT063D/AT088S
32 1-1/4 62 159/248 267/297 87 78 42 AT063D/AT088S
40 1-1/2 62 211/248 292/312 87 85 50 AT075D/AT088S
50 2 75 248/269 292/312 97 100 60 AT088D/AT100S
65 2-1/2 90 248/315 332/340 112 120 75 AT088D/AT115S
80 3 100 269/345 359/381 112 130 94 AT100D/AT125S
100 4 115 345/409 394/411 122 158 110 AT125D/AT145S
125 5 129 409/438 410/416 142 180 135 AT145D/AT160S
150 6 160 438/550 461/486 165 216 165 AT160D/AT190S
200 8 200 550/600 509/553 195 268 210 AT190D/AT210S
250 10 240 633/730 572/628 237 325 260 AT240D/AT270S
注:系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或用户要求设计。
注:数据XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
注:根据不同阀门扭矩,使用介质适配的执行器型号可能有所不同,相关尺寸随之改变。
注:以上执行器配置及数据均采用软密封(F、N、P)阀门,硬密封阀门的配置及数据请咨询本公司。
