Q21F外螺纹球阀

更新时间：2024-04-13 10:04:52

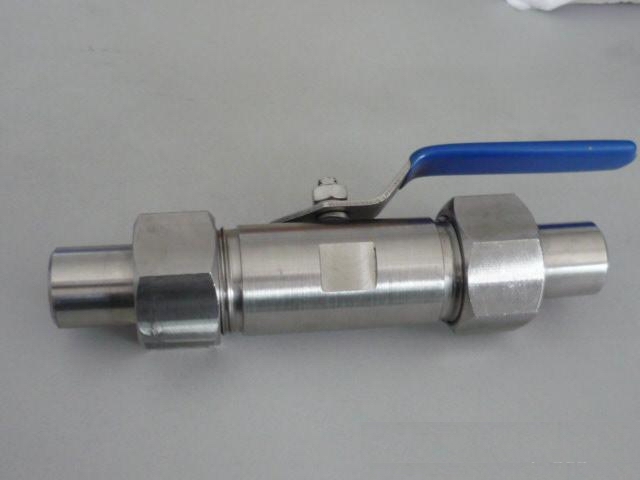

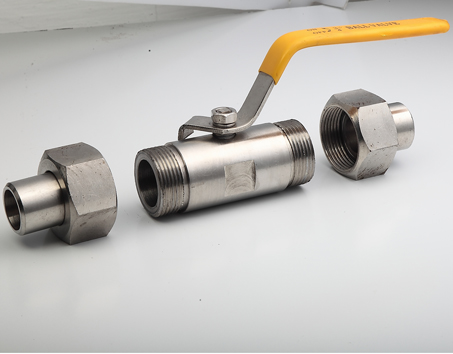

Q21F外螺纹球阀

  • 1、产品型号：Q21F。
  • 2、公称通径：DN6～DN50。
  • 3、公称压力：1.6Mpa～6.4Mpa，1000（W.O.G）。
  • 4、适用温度：-20～232℃～350℃。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：水、油、气及某些腐蚀性液体。
  • 7、结构形式：球形。
  • 8、连接方式：外螺纹。
  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Q21F外螺纹球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特点

Q21F外螺纹球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

产品特征

公称压力 适用介质 适用稳定范围 螺纹类型
1.6-6.4MPa 水、油、气及某些腐蚀性液体（W。O。G） -20～232℃～350℃ G。NPT。BSPT。BSP。DI259/2999

主要技术参数

公称通径 DN（mm） 6～100mm
公称压力 PN（MPa） 2.5 4.0 6.4
试验压力 强度试验压力 3.8 6.0 9.6
高密封试验压力 3.0 4.8 7.6
低压气密封试验压力 0.6 0.6 0.6
适用介质 水、蒸汽、油品、酸类腐蚀性等。
适用温度 < 150℃（PTFE） < 300℃（PLL）

主要零件材料

零件名称 阀体 球体、阀杆 手柄 密封圈 垫片、填料
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C A105、45 1Cr18/1Cr18Ni9Ti 不锈钢SS304 聚四氟乙烯PTFE
对位聚笨PPL		 聚四氟乙烯PTFE
对位聚笨PPL
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P 1Cr18Ni9Ti SS304/1Cr18Ni9Ti
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R SS316/Cr18Ni12Mo2Ti SS316/Cr18Ni12Mo2Ti

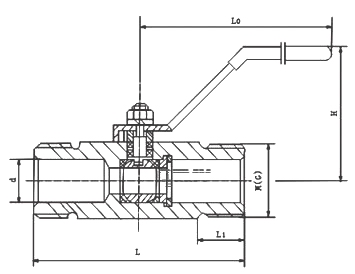

外形结构图



主要尺寸表

公称直径 尺寸（mm）
d L L1 M Lo Q61对焊接头总长
6 8 85 15 20×1.5 110 166
10 10 85 16 24×1.5 110 166
15 10 85 18 30×2 110 172
20 13 90 18 36×2 110 187
25 17 100 20 42×2 110 227
32 22 120 20 52×2 150 235
40 25 135 25 60×3 150 255
50 32 140 25 72×3 150 291
螺纹标准:GB196
