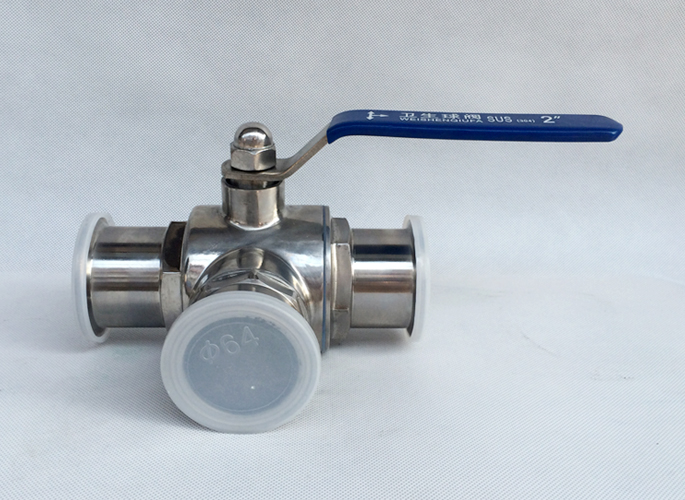

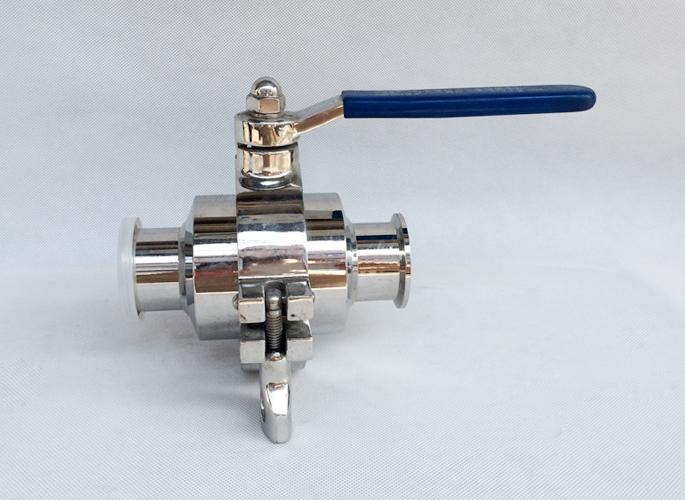

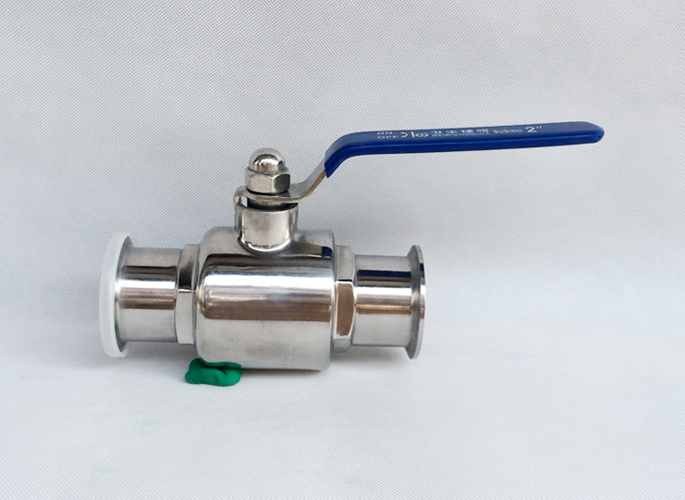

Q81F卫生级快装球阀
更新时间：2024-04-13 10:04:44
Q81F卫生级快装球阀
- 1、产品型号：Q81F。
- 2、公称通径：DN15～DN100。
- 3、公称压力：1.6Mpa～4.0Mpa。
- 4、适用温度：≤150ºC。
- 5、阀体材质：不锈钢304、316、316L。
- 6、适用介质：食品、水、油、气体、液体。
- 7、结构形式：球形。
- 8、连接方式：卡箍（快装）。
- 9、驱动方式：手动、电动、气动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI、ISO。
产品说明
Q81F卫生级快装球阀采用SUS304、316、316L制作，高档抛光设备处理，达到表面精密度要求,有快装、法兰、焊接、螺纹连接方式，广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工。可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要，在制造加工过程中严格按FDA要求进行质量临控，采用电脑三维设计，是为GMP要求而制造的。能够满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽其他技术参数
| 金属材质 | 与产品接触的部件 | 304/304L/316/316L |
| 不与产品接触的部件 | 304/304L/316/316L | |
| 可提供EN 10204 3.1B证书书 | ||
| 密封材质 | 标配 | EPDM/PTFE |
| 选配 | FPM/PTFE，HNBR/PTFE，Silicone/PTFE | |
| 温度 | 连续工作温度 | -20~+135℃(EPDM) |
| 灭菌温度 | 150℃(max 20min) | |
| 压力 | 工作压力 | 0~5bar(standard) |
| 控制气源压力 | 5~8bar | |
| 表面处理 | 内表面处理 | Ra≤0.8μm |
| 外表面处理 | 亚光 | |
| 连接 | 连接标准 | 焊接端: DIN 11850 系列2 |
| 焊接端: Inch管径标准 | ||
| 连接方式:焊接、快装、螺纹\等常用连接方式 | ||

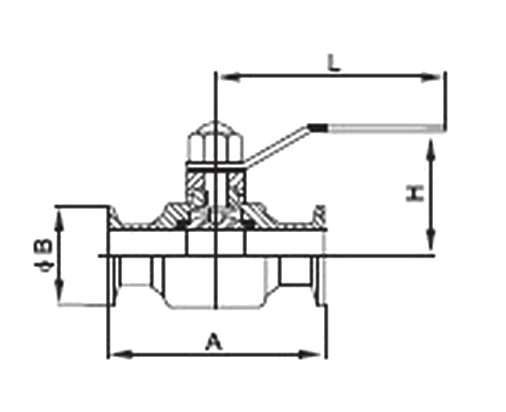

外形结构图
主要外形尺寸
| 规格 | A | B | B | L |
| 20 | 100 | 50.5 | 50 | 110 |
| 25 | 120 | 50.5 | 55 | 120 |
| 32 | 130 | 50.5 | 58 | 130 |
| 38 | 150 | 50.5 | 60 | 140 |
| 51 | 200 | 65 | 80 | 170 |
| 63 | 210 | 77.5 | 90 | 190 |
| 76 | 220 | 91 | 95 | 210 |
| 89 | 260 | 106 | 110 | 220 |
| 102 | 320 | 119 | 118 | 240 |
卫生级阀门系列
