Q91F卡套式球阀

更新时间：2024-04-13 10:04:51

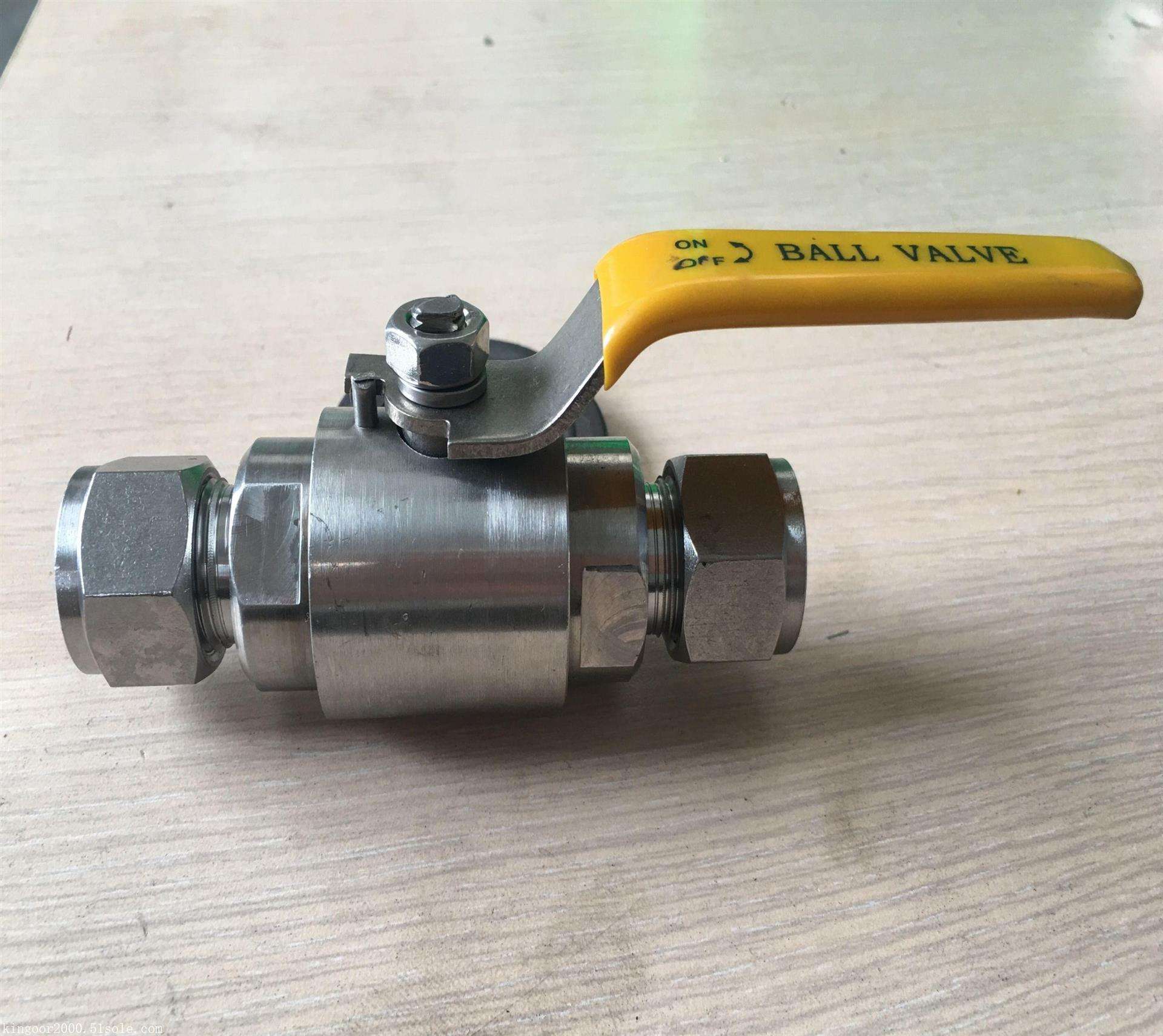

Q91F卡套式球阀

1、产品型号：Q91F。
2、公称通径：DN3～DN25。
3、公称压力：16.0Mpa～32.0Mpa。
4、适用温度：-20～80℃。
5、阀体材质：A105锻钢、WCB铸钢、不锈钢。
6、适用介质：水、油、燃气及某些腐蚀性液体。
7、结构形式：球形。
8、连接方式：卡套式。
9、驱动方式：手动、电动、气动。
10、制造标准：国标GB、德国DIN、美国API、ANSI、ISO。

产品说明

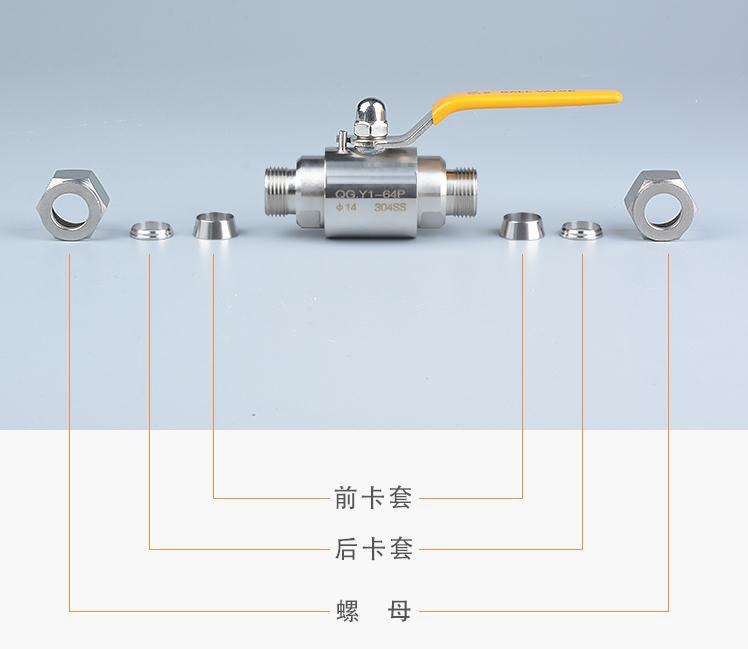

Q91F卡套式球阀具有连接牢﹑耐压能力高﹑密封性和反复性好，安装检修方便﹑工作安全可靠等
启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。卡套球阀最适宜做开关、切断阀使用，对焊球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。高压对焊球阀阀体可以是整体的，也可以是组合式的。

主要特点

公称压力：2.5MPa﹑16Mpa
适用温度：≤150℃
适用介质：油﹑水﹑气等非腐蚀性或有腐蚀性介质
制造材料：20#，1Cr18Ni9Ti﹑304﹑316﹑316L
配管：Ф4～Ф42的普通级精度无缝钢管
锥管螺纹：ZG﹑R﹑G﹑PT﹑NPT等

主要优点

1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

主要特征

1、本产品所有部件均为锻件。
2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
