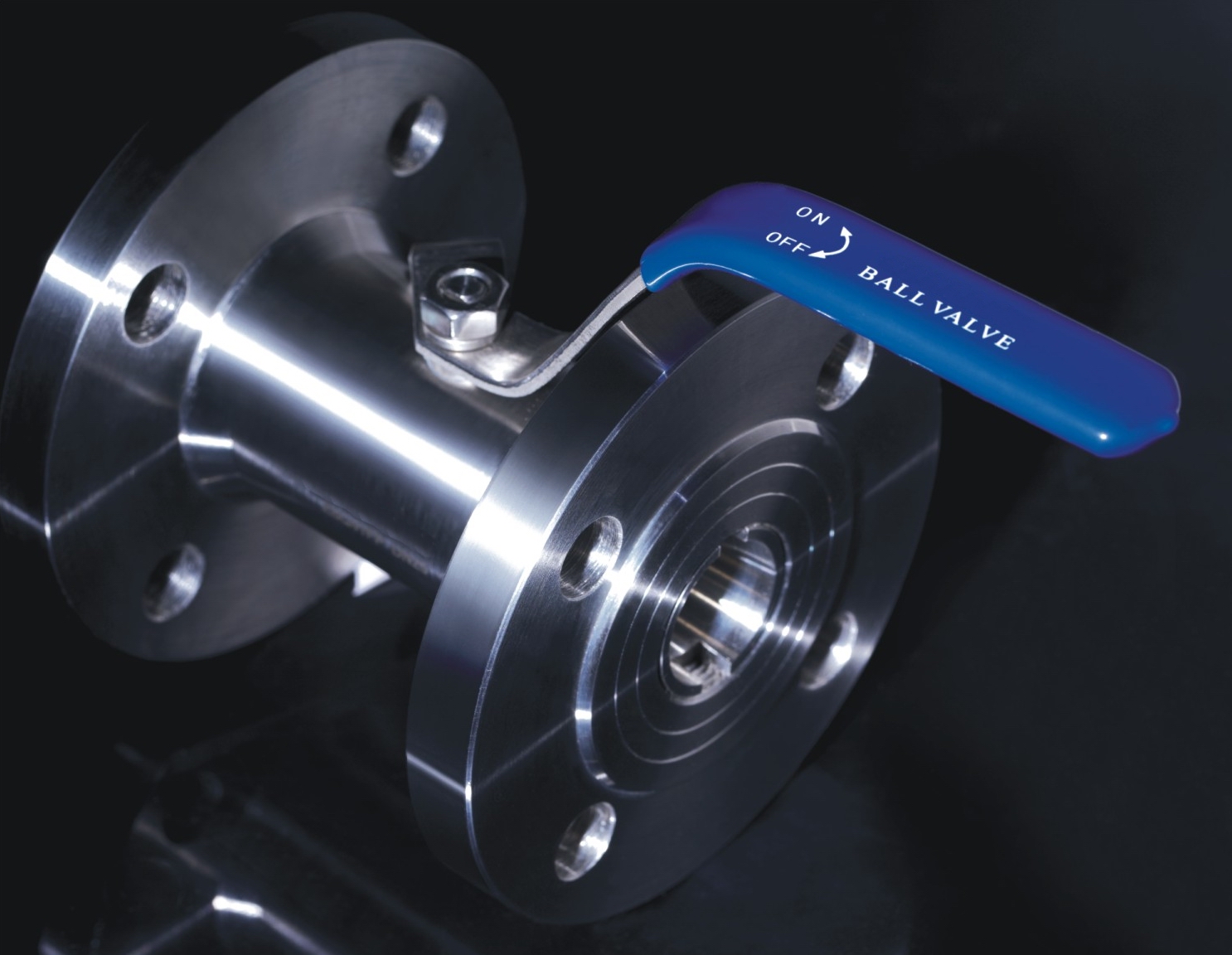

不锈钢广式球阀

  • 1、产品型号：Q11F、Q21F、Q41F。
  • 2、公称通径：DN15～DN100。
  • 3、公称压力：1.6Mpa～4.0Mpa。
  • 4、适用温度：≤150ºC。
  • 5、不锈钢304、316、316L。
  • 6、适用介质：食品、水、油、气体、液体。
  • 7、结构形式：球形。
  • 8、连接方式：法兰、内螺纹、外螺纹、焊接。
  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI、ISO。

产品说明

Q11F，Q21F，Q41F不锈钢广式球阀启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断，结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭。

主要零件材料

适用介质 阀体 球阀球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 A105、45 1Cr18/1Cr18Ni9Ti 不
锈
钢
SS304		 聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

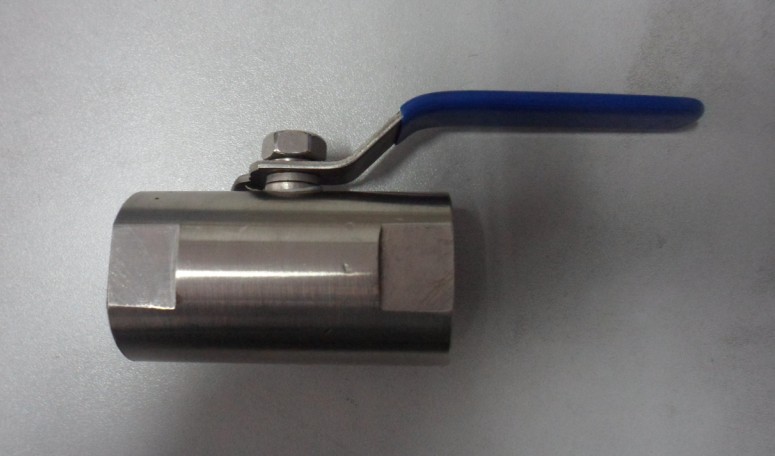

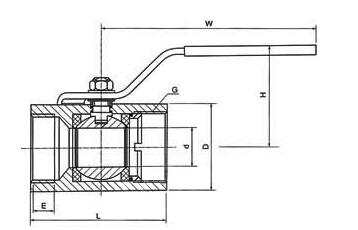

Q11F内螺纹不锈钢广式球阀外形结构图



Q11F内螺纹不锈钢广式球阀主要尺寸

公称通径 管螺纹 尺寸mm 重量WTg
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200

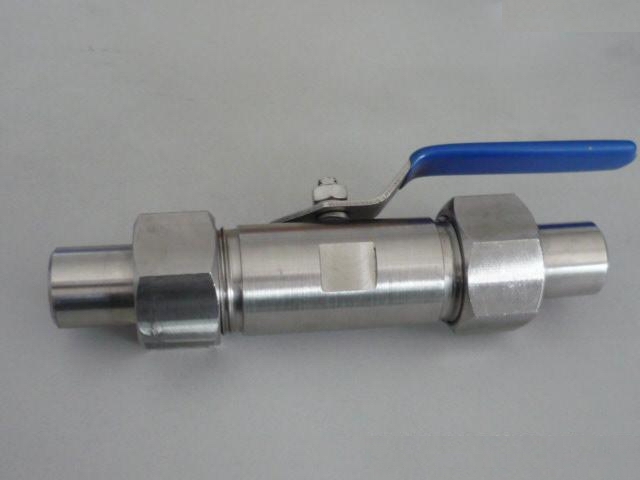

Q21F外螺纹不锈钢广式球阀形结构图



Q21F外螺纹不锈钢广式球阀主要尺寸

公称直径 尺寸（mm）
d L L1 M Lo Q61对焊接头总长
6 8 85 15 20×1.5 110 166
10 10 85 16 24×1.5 110 166
15 10 85 18 30×2 110 172
20 13 90 18 36×2 110 187
25 17 100 20 42×2 110 227
32 22 120 20 52×2 150 235
40 25 135 25 60×3 150 255
50 32 140 25 72×3 150 291

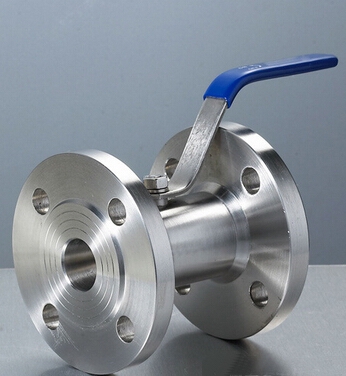

Q41F法兰不锈钢广式球阀外形结构图



Q41F法兰不锈钢广式球阀主要尺寸

公称通径 d d2 L D D1 D2 b f Z-d1 H W
DNmm in
15 1/2 10 15 92 95 65 45 14 2 4-14 60 110
20 3/8″ 12.6 20 106 75 105 55 14 2 4-14 65 110
25 1″ 17 24 109 85 115 65 16 2 4-14 70 110
32 1 1/4″ 22 32 126 100 135 78 16 2 4-18 85 145
40 1 1/2″ 25 38 136 110 145 85 16 3 4-18 90 145
50 2″ 32 46 154 125 160 100 18 3 4-18 98 177
65 2 1/2″ 44 60 170 145 180 120 20 3 8-18 110 190
80 3″ 50 72 195 160 195 135 22 3 8-18 130 240
100 4″ 65 92 215 180 215 155 22 3 8-18 150 260
