Q641H气动高温球阀

更新时间:2024-04-13 10:04:28

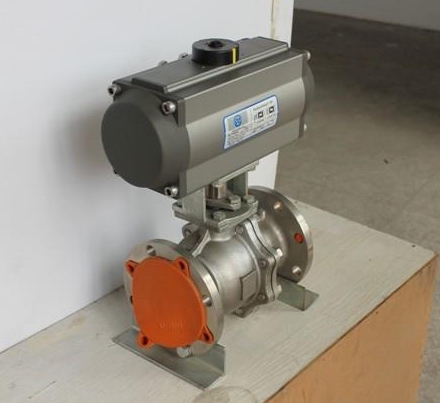

Q641H气动高温球阀

  • 1、产品型号:Q641H。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6Mpa~16.0Mpa。
  • 4、适用温度:180ºC~550ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:水、油、气体、蒸汽、导热油。
  • 7、结构形式:球形。
  • 8、连接方式:法兰、对夹、内螺纹、焊接。
  • 9、驱动方式:手动、电动、气动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

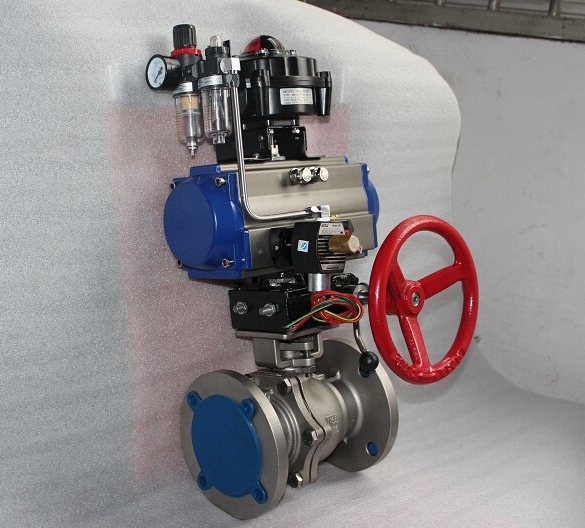

Q641H气动高温球阀是采用金属硬密封球阀及活塞式气动执行器组成。密封面采用金属硬密封阀座,可适用于≤550°以内的介质。气动高温球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4~0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动高温球阀整体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高温球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

主要技术参数及性能

公称通径DN(mm) 15~300 执行器型号 GT、AT、AW系列单双作用气动执行器
公称压力(MPa) PN1.6、2.5、4.0、6.4 10.0、16.0、MPa 供气压力 0.4~0.7MPa
阀体形式 两段式铸造球阀 气源接口 G1/4"、G1/8"、G3/8"、G1/2"
连接形式 法兰式、焊接式 环境温度 -30~+70℃
阀芯形式 "O"型球形阀芯 作用形式 单作用执行机构、双作用执行机构
密封填料 柔性石墨、金属缠绕垫片 可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
流量特性 近似快开型 采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
适用温度 PPL≤300℃、硬密封≤450℃
基本误差 带定位器:小于全行程的±2%
死区 带定位器:小于全行程的2%
可调范围 250:1
配置执行机构 GT、AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制

主要设计标准

设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验 JB/T 9092、API 598、GB/T13927

主要零件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

内部解剖图

主要性能规范

公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
试验压力 强度试验 1.5 2.4 3.75 6.0 9.60
密封试验 1.1 1.76 2.75 4.4 7.04
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

外形结构图

安装连接尺寸

公称通径DN(mm) 主要尺寸 法兰尺寸
PN1.6MPa PN2.5MPa
L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 235 / 140 95 65 46 4-14 95 65 46 4-14
20 140 242 / 140 105 75 45 4-14 105 75 56 4-14
25 150 245 / 140 115 85 65 4-14 115 85 65 4-14
32 165 267 / 164 140 100 76 4-18 140 100 76 4-18
40 180 267 / 164 150 110 84 4-18 150 110 84 4-18
50 200 310 102 190 165 125 99 4-18 165 125 99 4-18
65 220 340 114 210 185 145 118 4-18 185 145 118 8-18
80 250 373 127 247 200 160 132 8-18 200 160 132 8-18
100 280 430 152 276 220 180 156 8-18 235 190 156 8-22
125 320 520 184 348 250 210 184 8-18 270 220 184 8-26
150 360 560 219 378 285 240 211 8-22 300 250 211 8-26
200 400 710 273 524 340 295 266 12-22 360 310 274 12-26
250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
300 750 / 395 / 460 410 370 12-26 485 430 389 16-30
