QJ41M耐高温球阀

更新时间:2024-04-13 10:04:29

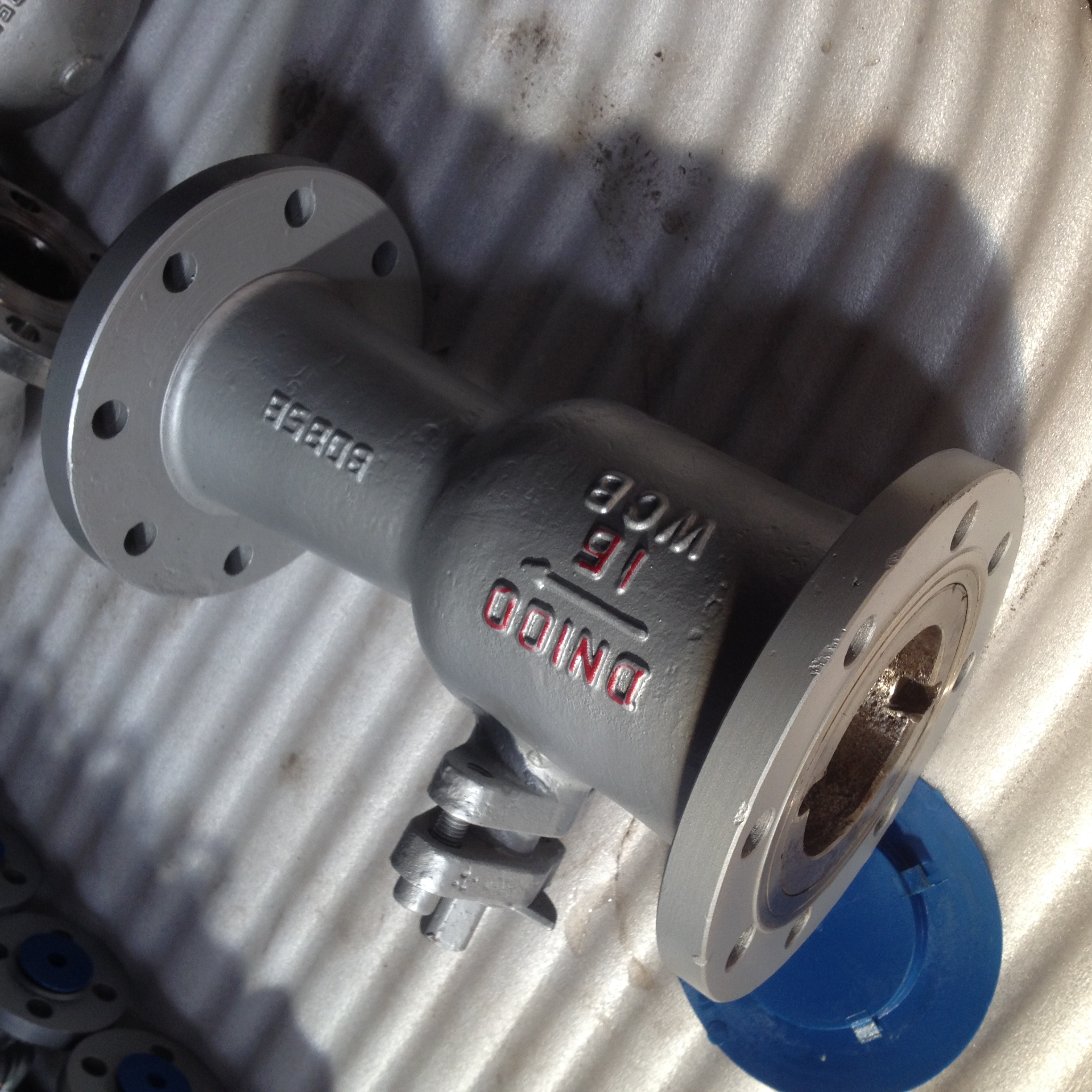

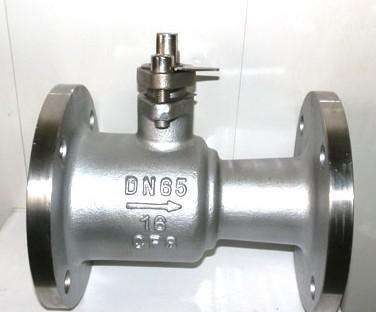

QJ41M耐高温球阀

  • 1、产品型号:QJ41M。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6Mpa~2.5Mpa。
  • 4、适用温度:≤350ºC。
  • 5、阀体材质:碳钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、导热油。
  • 7、。
  • 8、。
  • 9、。
  • 10、。

产品说明

QJ41M耐高温球阀本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,耐高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃。

性能参数:

型号

公称压力
(MPa)

强度试验压力
(MPa)

密封试验压
(MPa)

适用温度
(℃)

适用介质

QJ41M/F-16P

1.6

2.4

1.8

-28~+300 (M/F)

导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

QJ41M/F-25P

2.5

3.8

2.8

-28~+350 (PPN)

主要零部件材料:

序号

零部件名称

材料

1

阀体

球墨铸铁、碳素钢、铸不锈钢

2

密封圈

(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃

3

不锈钢

4

填料

聚四氟乙烯

5

填料压盖

QT450-10球墨铸铁

6

阀杆

碳素钢、铬不锈钢

7

手柄

碳钢

外形结构图

主要技术参数:

型号

规格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ41M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24

结构特点及作用原理:

  该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。
