FBQ941F防爆电动球阀

更新时间:2024-04-13 10:04:26

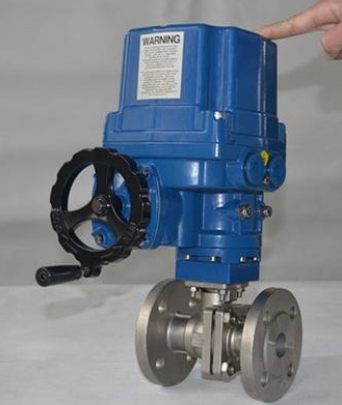

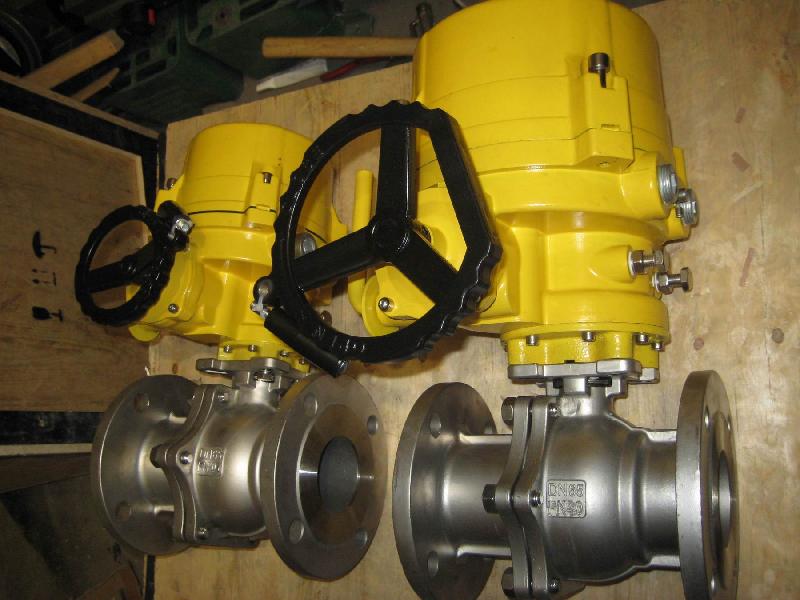

FBQ941F防爆电动球阀

  • 1、产品型号:FBQ941F。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6Mpa~6.4Mpa。
  • 4、适用温度:-29ºC~180ºC~350ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:水、油、气体、液体。
  • 7、结构形式:球形。
  • 8、连接方式:法兰式。
  • 9、驱动方式:电动(可佩带手操)。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

FBQ941F防爆电动球阀主要由防爆执行机构与球阀组合而成,是一种专门应用于易燃易爆工况的电动防爆阀门。防爆电动球阀上的电气元件要求都做防火、防静电处理,且都达到防爆标准,防爆等级为ExdⅡBT4(CT6)、防护等级为IP67。防爆电动球阀输入相关电源信号即可控制阀门开关,输入4-20mA信号及220V电源即可控制球阀运转进行比例调节,达到对管路中介质流量大小、压力、温度等参数的自动化控制,广泛应用于天然气、污水、燃气、煤矿、化工等防爆场合。适用于煤矿,经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入 4~20mA 信号及 220V AC 电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电子式电动执行机构。

产品应用

防爆电动球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、煤矿、电站、制冷等工业领域。

产品特点

(1)流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
(2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
(3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
(4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
(5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
(6)下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

主要技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
允许压差(MPa) ≤公称压力
阀体形式 两段式铸造球阀
连接形式 法兰式、焊接式、螺纹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1 350:1
配置执行机构 可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
执行器技术参数
执行器类别 引进型JOX系列执行器参数 引进型3610R系列执行器参数 引进型JHQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~1500N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 10秒/15秒/30秒 18S~112S
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -30°~60° -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP55 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元
驱动电机 8W/E AC可逆电机 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2-PF 1/2〞进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢,铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

主要零件材料

零件名称 材料
阀体、阀盖 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
填料 V型PTFE、柔性石墨

主要性能规范

公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
试验压力 强度试验 1.5 2.4 3.75 6.0 9.60
密封试验 1.1 1.76 2.75 4.4 7.04
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

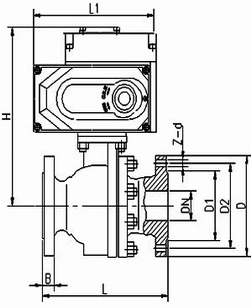

外形结构图

电动球阀(防爆型) 电动球阀(标准型)

 主要外形尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H、A 由于阀门密封选择及温度选择不同,执行器尺寸需根据实际配置,该尺寸可咨询剑阀公司技术部。
A1 防爆型 137 137 137 137 137 137 137 137 137 137 137 137 137 137
标准型 40 40 40 40 40 40 40 40 40 40 40 40 40 40
PN1.6MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
b 14 16 16 18 18 20 22 24 24 26 28 24 26 28
f 2 2 2 2 2 2 2 2 2 2 2 2 2 2
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
b 14 16 16 18 18 20 22 24 24 26 28 34 38 42
f 2 2 2 2 2 2 2 2 2 2 2 2 2 2
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
本公司球阀压力标准范围:PN1.6、2.5、4.0、6.4、10.0MPa,超过4.0MPa以上法兰尺寸请咨询本公司技术部。
以上法兰尺寸是根据国标(GB/T9113-2000的标准)设计,也可根据客户要求定制其他标准。
