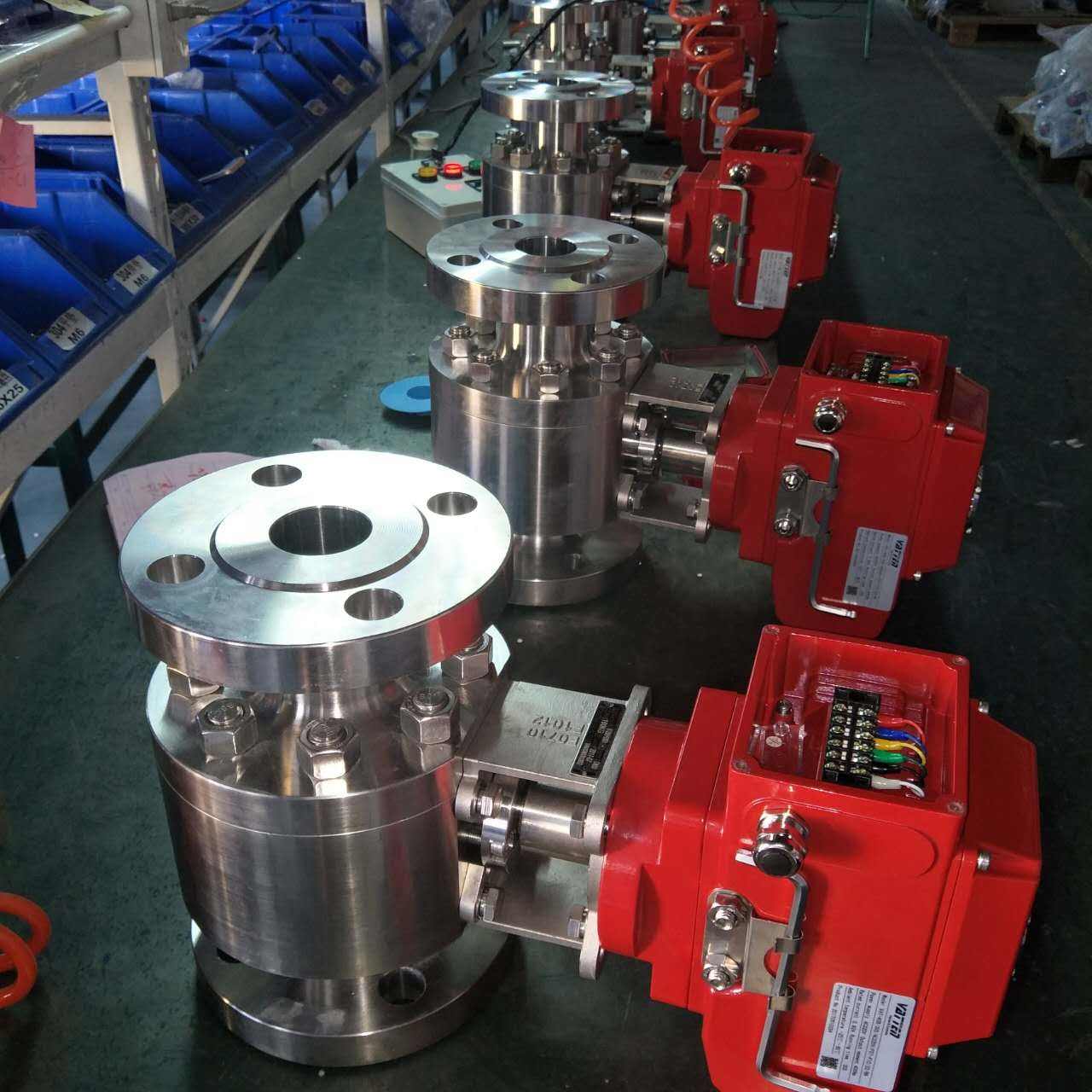

Q941N电动高压法兰球阀其由锻件体三段式结构的球阀组成,采用下装式阀杆,设备倒密封结构,采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏。密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。
三分体式连接球阀可以是浮动式也可以是固定式,是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛。
广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。电动高压法兰球阀具有旋转的90度动作,球有圆形通孔通过轴线,当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
电动执行器 |
普通开关型、无源触点开关型 电位计型带电阻输出 电位计型带4-20mA 调节型输入输出4-20mA |
防爆电动执行器 |
EX dⅡBT4 EX d11 CT6 调节型、开关型 |
电压 |
AC220V AC110V AC380 DC12V DC24V DC110V |
公称通径 | DN15-100mm |
公称压力 | 4.0-30.0MPa |
适用温度 | PTFE:-30~+180℃ |
连接方式 | 法兰、螺纹 |
阀体结构 | 二块式、锻打一体式 |
阀体材质 | WCB、304、316、316L |
阀板材质 | WCB、304、316、316L |
阀座衬里 | PTFE |
适用介质 | 蒸汽、水液,气体等 |
电动阀门接线图及工作原理 |
设计依据:GB/T12237,ANSI B16.34,API 608
结构长度:GB/T12221,ASME B16.10,JIS B2002
法兰接端:GB/T9113,ASME B16.5,JIS B2212/JIS B2214
壁厚:ASME B16.34
防火测试:API 607 4th 1993
检测与测试:GB/T 13927,API598,JIS B2003
零件名称 | 零件材料 | |||
阀体、阀盖 | A105 | 304 | 316 | 316L |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
阀座密封圈 | PTFE、碳素纤维+PTFE、对位聚苯 | |||
填料 | V型PTFE、柔性石墨 |
公称通径DN(mm) | DN15-300 | |||||
公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
低压气密试验 | 0.5~0.7 | |||||
适用介质 | 水、油、气体、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
型号 | Q941N-160 | Q941N-320 | Q941N-420 | 特殊定制 | |
公称压力 PN(MPa) | 16.0 | 32.0 | 42.0 | --- | |
试验压力 (Mpa) |
壳体 | 24.0 | 48.O | 63.0 | --- |
密封(液) | 17.6 | 35.2 | 47.5 | --- | |
密封(气) | 0.6 | ||||
适用温度 | -40~80 | ||||
适用介质 | 水、油品、氦、氢、氨等 |
型号 | 公称通径 DN(mm) | L | L1 | D | D1 | M | D2 | Z-φd | b | H | LO |
重量 (kg) |
Q941N- 160 |
210 | 52 | 95 | 60 | M24×2 | 18 | 3-18 | 20 | 77 | 220 | 5 | |
15 | 230 | 62 | 95 | 60 | M24×2 | 20 | 3-18 | 20 | 85 | 220 | 6 | |
20 | 240 | 73 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 94 | 250 | 8 | |
25 | 260 | 77 | 105 | 68 | M33×2 | 28 | 3-18 | 22 | 100 | 250 | 10 | |
32 | 300 | 100 | 115 | 80 | M42×2 | 38 | 4-18 | 24 | 120 | 300 | 19 | |
40 | 350 | 110 | 165 | 115 | M52×2 | 48 | 6-26 | 30 | 150 | 400 | 26 | |
50 | 400 | 130 | 165 | 115 | M64×3 | 58 | 6-26 | 32 | 165 | 400 | 39 | |
65 | 490 | 140 | 200 | 145 | M80×3 | 74 | 6-29 | 40 | 180 | 500 | 53 | |
80 | 580 | 150 | 225 | 170 | M100×3 | 94 | 6-33 | 50 | 200 | 600 | 76 | |
100 | 620 | 178 | 260 | 195 | M125×4 | 115 | 6-36 | 60 | 245 | 800 | 130 | |
Q941N- 320 |
10 | 210 | 52 | 95 | 60 | M24×2 | 18 | 3-18 | 20 | 77 | 220 | 5 |
15 | 230 | 62 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 85 | 220 | 6.5 | |
20 | 240 | 73 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 94 | 250 | 8 | |
25 | 260 | 77 | 115 | 80 | M42×2 | 35 | 4-18 | 25 | 100 | 250 | 11 | |
32 | 300 | 100 | 135 | 95 | M48×2 | 41 | 4-22 | 30 | 120 | 300 | 21 | |
40 | 350 | 110 | 165 | 115 | M64×2 | 47 | 6-26 | 35 | 150 | 400 | 28 | |
50 | 400 | 130 | 200 | 145 | M80×3 | 70 | 6-29 | 40 | 165 | 450 | 41 | |
65 | 490 | 140 | 225 | 170 | M100×3 | 90 | 6-33 | 50 | 180 | 500 | 56 | |
80 | 580 | 150 | 260 | 195 | M125×4 | 112 | 6-36 | 55 | 200 | 600 | 79 | |
100 | 620 | 178 | 300 | 235 | M155×4 | 135 | 8-36 | 65 | 245 | 800 | 134 |
