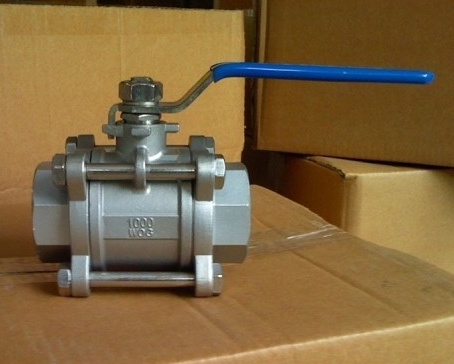

Q61F不锈钢承插焊球阀

  • 1、产品型号:Q61F。
  • 2、公称通径:DN15~DN100。
  • 3、公称压力:1.6Mpa~6.4Mpa(W.O.G)。
  • 4、适用温度:-20~232℃~350℃。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:水、油、气体、液体。
  • 7、结构形式:球形。
  • 8、连接方式:承插焊。
  • 9、驱动方式:手动、电动、气动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI、ISO。

产品说明

Q61F不锈钢承插焊球阀属于手动类球阀,带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

产品特征

公称压力 适用稳定范围 适用介质 承插焊标准SW
1.6-6.4MPa -20~232℃~350℃ 水、油、气及某些腐蚀性液体(W。O。G) GB12224.ANSIB16.25

主要零件材料

零件名称 材质
阀体 不锈钢CF8M 碳钢WCB
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀盖 不锈钢CF8M 碳钢WCB
球体 不锈钢SS316 不锈钢SS304
阀杆 不锈钢SS316 不锈钢SS316
螺母 不锈钢SS304 FCD45
垫圈 不锈钢SS304 FCD45
手柄套 塑料 塑料
手柄 不锈钢SS304 不锈钢SS304
阀杆螺母 不锈钢SS304 B7
填料压盖螺母 不锈钢SS304 不锈钢SS304
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
螺栓 不锈钢SS304 不锈钢SS304

外形结构图

主要连接尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
W 100 100 130 130 165 165 190 190 250 250 280
