Q71F不锈钢薄型球阀

更新时间：2024-04-13 10:04:46

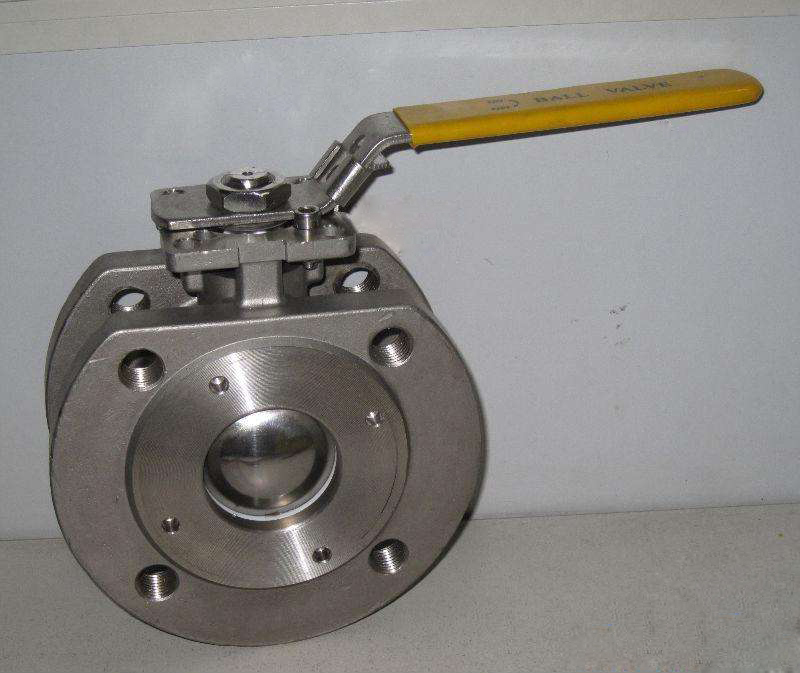

Q71F不锈钢薄型球阀

  • 1、产品型号：Q71F。
  • 2、公称通径：DN15～DN200。
  • 3、公称压力：1.6Mpa～2.5Mpa（高压定制）。
  • 4、适用温度：-29～180ºC～550ºC。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：水、油、气体、液体。
  • 7、结构形式：球形。
  • 8、连接方式：对夹式。
  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

Q71F不锈钢薄型球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行调节或切断控制。

主要阀体材料

型号 Q71F-16C Q71F-25 Q71F-16P Q71F-25P Q71F-16R Q71F-25R
工作压力（MPa） 1.6 2.5 1.6 2.5 1.6 2.5
适用温度（℃） ≤150 ≤150
适用介质 无腐蚀性介质 腐蚀性介质
材料 阀体、密封瓶帽 WCB CF8 CF3
阀杆 2CR13 304SS 316SS
密封圈 PTFE
填料 PTFE

外形结构图



主要连接尺寸

口径(in") 1/2 3/4 1 1 1 / 4 1 1 / 2 2 2 1 / 2 3 4 5 6 8
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3
