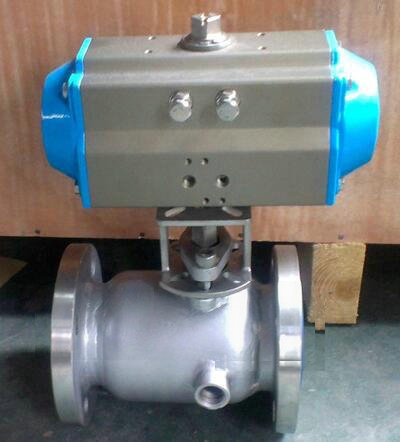

BQ641F气动保温球阀
更新时间：2024-04-13 10:04:32
BQ641F气动保温球阀
- 1、产品型号：BQ641F。
- 2、公称通径：DN20～DN200。
- 3、公称压力：1.6Mpa～6.4Mpa。
- 4、适用温度：-29～180ºC～550ºC。
- 5、阀体材质：铸钢、不锈钢。
- 6、适用介质：易凝固、易结晶流体。
- 7、结构形式：球形。
- 8、连接方式：法兰。
- 9、驱动方式：手动、电动、气动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
BQ641F气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。技术参数
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 阀体形式 | 法兰式：分体式铸造球阀；对夹式：整体式铸造阀体 | |||||||||||
| 连接形式 | 法兰式、对夹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄露) | |||||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||||
| 回差 | 带定位器：小于全行程的±2% | |||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||
| 配置执行机构 | GT、AT、ST系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | |||||||||||
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
技术规范
| 设计标准 | ASME B 16.34 GB/T12224 |
| 结构长度 | ASME B 16.10 GB/T12221 |
| 连接法兰 | ASME B 16.5、JB/T 79 |
| 驱动方式 | 手动、电动、气动 |
| 试验和检验 | JB/T9092 API 598 |
| 适用介质 | 重油、胶类、滤清等易凝固介质 |
主要零件材料
| 序号 | 零件名称 | 材质 | ||
| C | P | R | ||
| 1 | 夹套 | 25 | SUS304 | SUS316/SUS316L |
| 2 | 阀座 | WCB | SUS304 | SUS316/SUS316L |
| 3 | 阀体 | 25 | SUS304 | SUS316/SUS316L |
| 4 | 密封圈 | RPTFE、PTFE、对位聚苯 | ||
| 5 | 球体 | SUS304 | SUS304 | SUS316/SUS316L |
| 6 | 阀杆 | 1Cr13 | SUS304 | SUS316/SUS316L |
| 7 | 填料 | 柔性石墨 、RPTFE、PTFE | ||
| 8 | 填料压盖 | WCB | SUS304 | SUS316/SUS316L |
外形结构图
主要外型尺寸
| 公称通径（DN） | L | E | H | W | 管螺纹 | |
| (mm) | (in) | P | ||||
| 20 | 3/4" | 117 | 58.5 | 101 | 170 | G3/4" |
| 25 | 1" | 127 | 62.5 | 106 | 170 | G3/4" |
| 40 | 1 1/2" | 165 | 63.5 | 125 | 250 | G3/4" |
| 50 | 2" | 178 | 68 | 135 | 250 | G3/4" |
| 80 | 3" | 229 | 82 | 193 | 350 | G3/4" |
| 100 | 4" | 254 | 83 | 265 | 420 | G3/4" |
| 150 | 6" | 292 | 95 | 355 | 1000 | G3/4" |
| 200 | 8" | 330 | 100 | 410 | 1300 | G3 |
